1 - 68 S tudent Guide SIPLACE HF/HF3 1 1 MTC2 Ausgabe 09/2005 68 1 1.3.5 Umbau der S p annungsversorgung Um den MTC 2 in den USA bzw . in Japan zu betr eiben ist ein Umbau der S pannungsversorgung von 400 V , 50 Hz auf 2…
1 - 67
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
67
11.3.4.4 Ausrückung
Werkzeuge und Hilfsmittel 11
– 1 Satz Innensechskantschlüssel
Vorbereitungen 11
➠ Rüsten Sie den MTC 2 komplett ab (siehe Betriebsanleitung).
➠ Fahren Sie die Zuführachse auf die Nullposition (siehe Abschnitt 11.3.2.2 „Kontrolle des Null-
Offset“) und rasten Sie den Mitnehmer in den FMT ein.
Einstellen der Ausrückung 11
➠ Verschieben Sie den Mitnehmer über den Riemen solange, bis dieser außerhalb der Ausrük-
kung steht.
➠ Überprüfen Sie beim Zurückschieben des Mitnehmers, ob dessen Kurvenrolle in Totlagen-
Stellung mittig in die Kulisse der Ausrückung einfährt.
➠ Wenn die Kurvenrolle durch die Kulisse in die Mitte gedrückt wird, stellen Sie die Lage der Ku-
lisse mit den 4 Befestigungsschrauben der Ausrückung ein.
Abb. 11.3 - 26 Einstellen der Ausrückung
Legende
(1) Kurvenrolle des Mitnehmers in Totlagen-Stellung
(2) Kulisse der Ausrückung
(3) Befestigungsschrauben der Ausrückung
2
3
1
1 - 68
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
68
11.3.5 Umbau der Spannungsversorgung
Um den MTC 2 in den USA bzw. in Japan zu betreiben ist ein Umbau der Spannungsversorgung
von 400 V, 50 Hz auf 208/204 V, 50/60 Hz notwendig.
Hinweis:
Für den Umbau der Spannungsversorgung von 208/204 V auf 400 V sind die Arbeiten in umge-
kehrter Reihenfolge vorzunehmen.
11.3.5.1 Werkzeuge und Hilfsmittel
– 1 Satz Schraubendreher
– 3 zusätzliche Querbrücken
11.3.5.2 Vorgehensweise

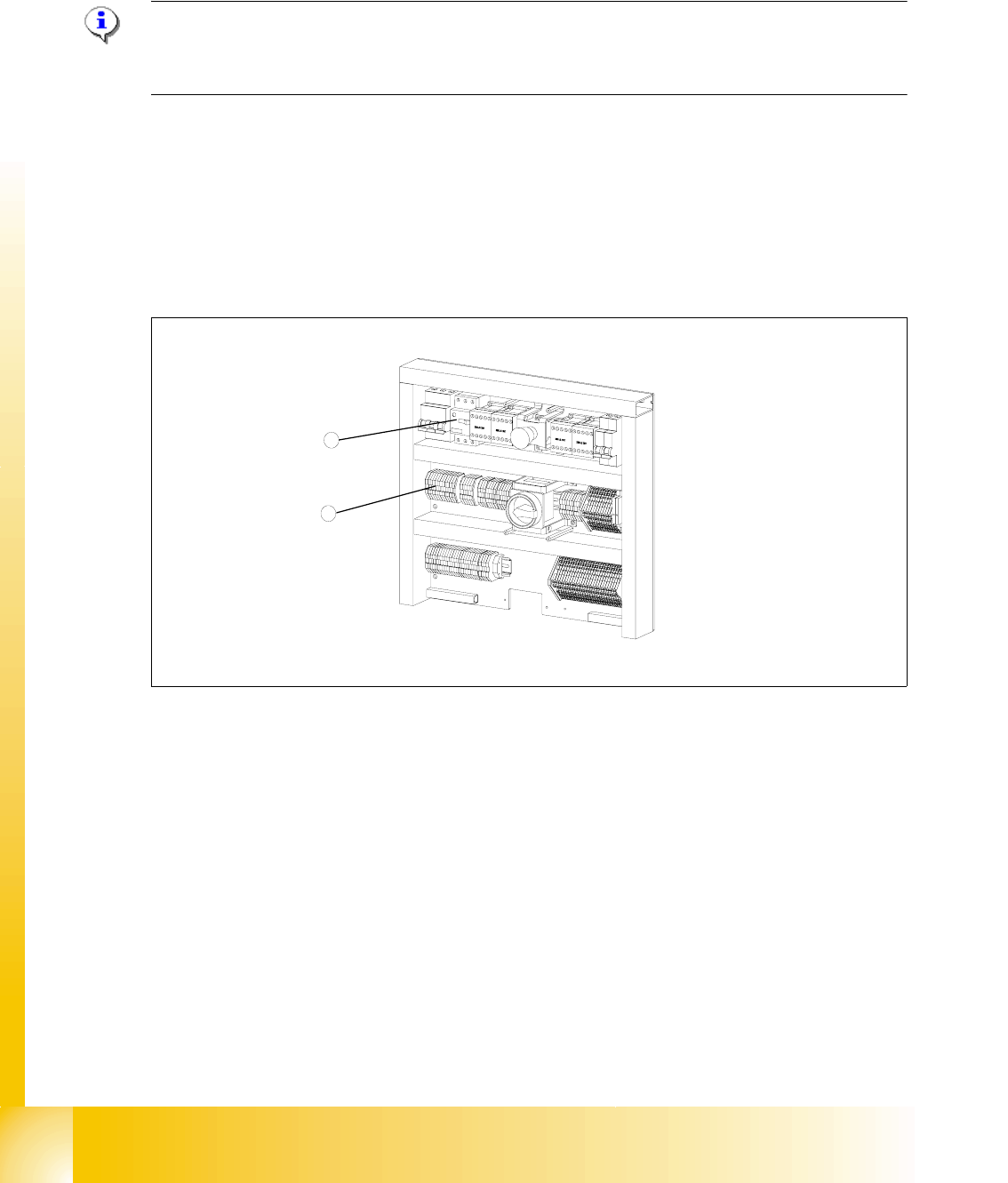

Abb. 11.3 - 27 Elektroplatte
Legende
(1) Querbrücken an der Spannungsverteilerklemme X01
(2) Motorschutzschalter
2
1
1 - 69
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
69
11.3.5.3 Spannungsverteilerklemme X01

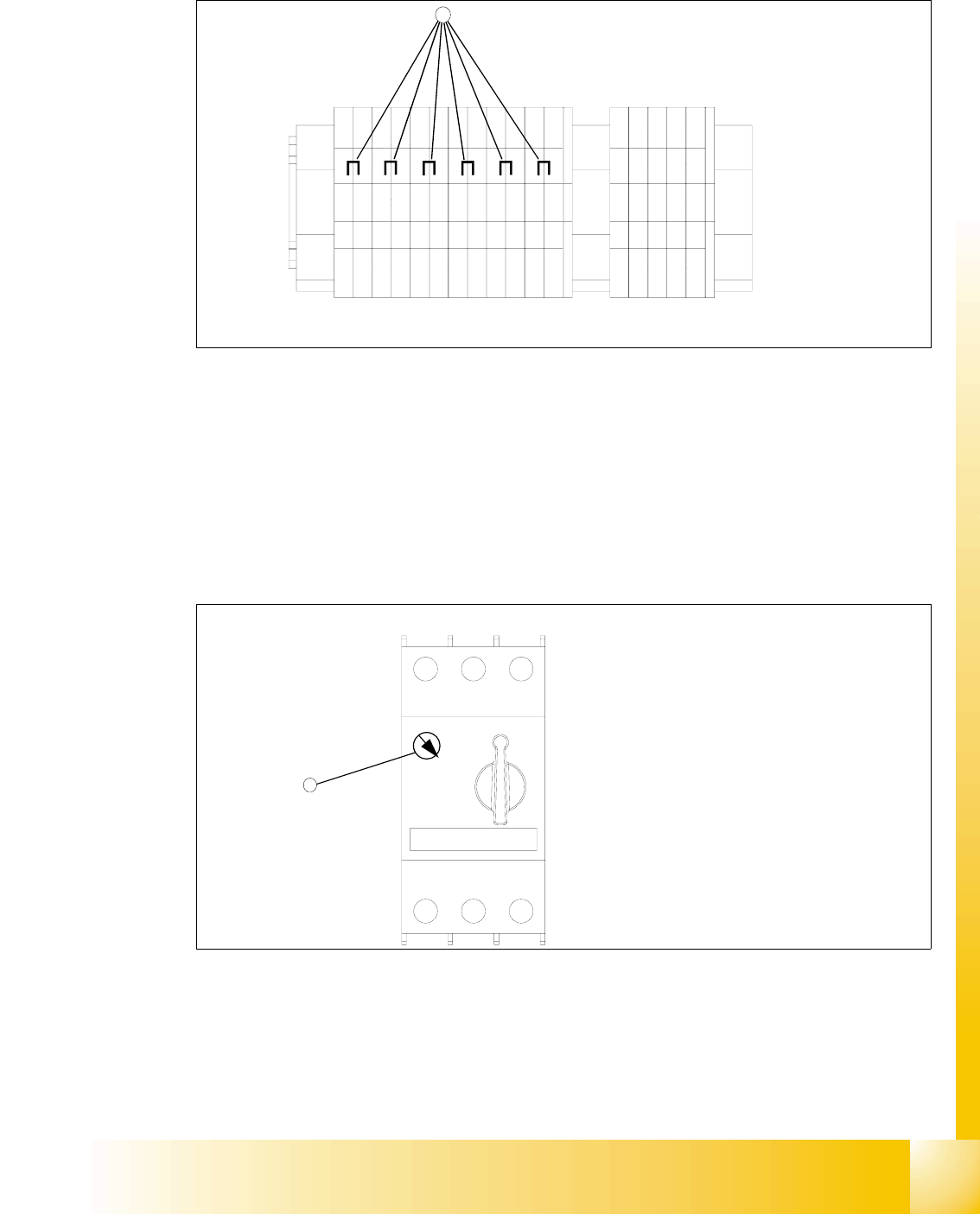

Abb. 11.3 - 28 Spannungsverteilerklemme X01
Legende
(1) Querbrücken an der Spannungsverteilerklemme X01
➠ Entfernen Sie die drei Querbrücken zwischen 2-3, 6-7 und 10-11.
➠ Stecken Sie sechs Querbrücken zwischen 1-2, 3-4, 5-6, 7-8, 9-10 und 11-12.
11.3.5.4 Motorschutzschalter
Abb. 11.3 - 29 Motorschutzschalter
Legende
(1) Drehregler des Motorschutzschalters
➠ Der Drehregler des Motorschutzschalters bleibt auf 3,5 A.
-X01
1
2
3
45
6789
10
11
12
11
11
3,5A
5,0A
