1 - 77 S tudent Guide SIPLACE HF/HF3 Ausgabe 09/2005 1 1 MTC2 77 1 1.4 Masterdrives 1 1.4.1 Bedienung des Masterdrives übe r die Parametriereinheit (PMU) Die Parametriereinheit (Pa rameterization Unit, PMU) dient der Par…
1 - 77
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
77
11.4 Masterdrives
11.4.1 Bedienung des Masterdrives über die Parametriereinheit (PMU)
Die Parametriereinheit (Parameterization Unit, PMU) dient der Parametrierung, Bedienung und
Beobachtung der Um- und Wechselrichter direkt am Gerät.

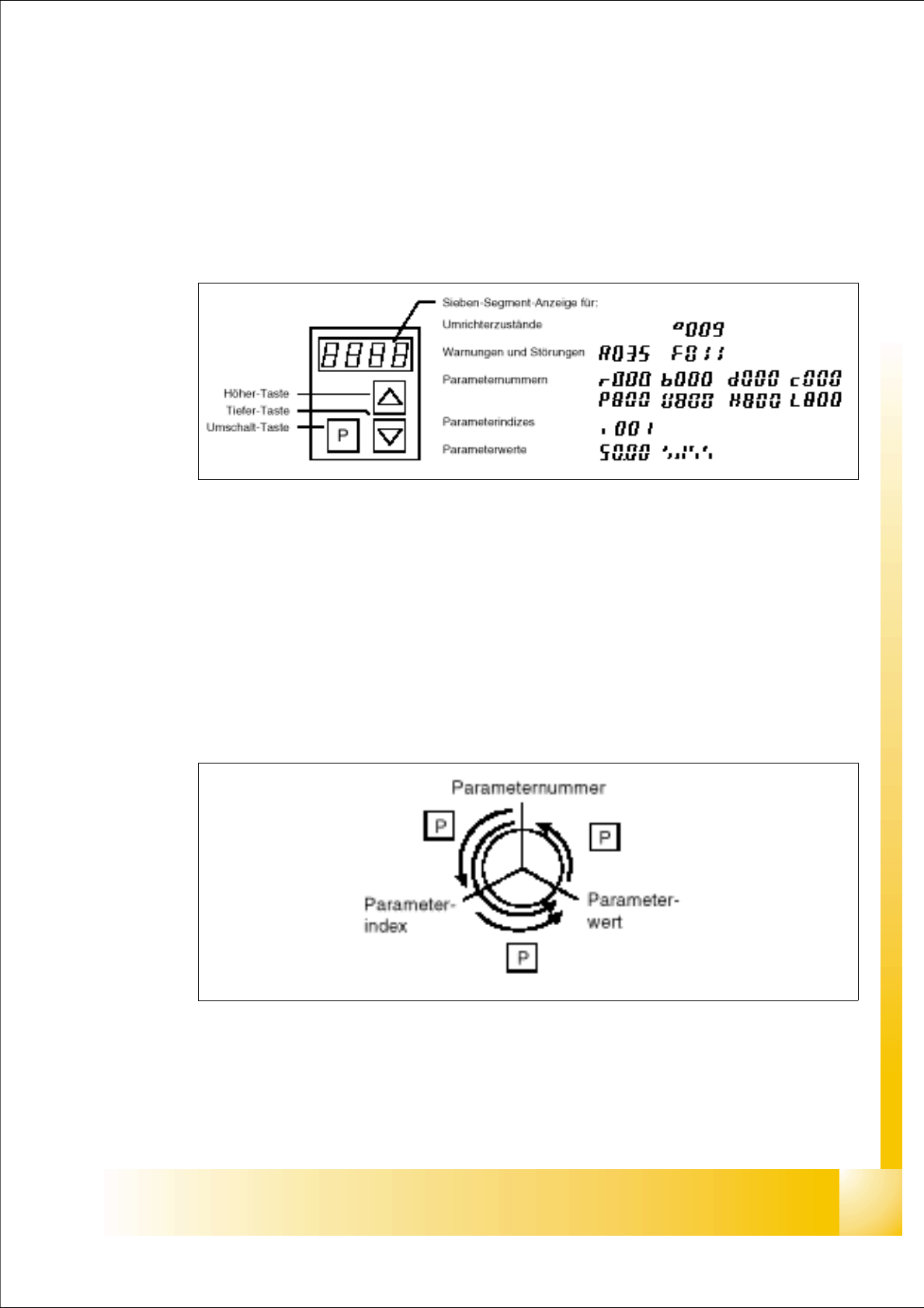

Abb. 11.4 - 1 Parametriereinheit (PMU)
Sie schalten mit der Umschalt-Taste:
– von der Parameternummer zum Parameterindex
– vom Parameterindex zum Parameterwert
– vom Parameterwert zur Parameternummer
Falls der Parameter nicht indiziert ist, wird direkt von der Parameternummer zum Parameterwert
gesprungen.
Abb. 11.4 - 2 Umschalttaste der Parametriereinheit (PMU)
1 - 78
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
78
11.4.2 Wichtige Parameter zur Eingrenzung von Fehlern
– U / r = Beobachtungsparameter
– P = Einstellparameter
– r004 = Ausgangsstrom des Um-oder Wechselrichters
– r006 = zeigt die aktuelle Zwischenkreisspannung an
– r009 = Motortemperatur
– r069 = Softwareversion Index 1 Masterdrives
Index 2 Option BG Slot A
11
Index 3 Option BG Slot B 11
Index 4 Option BG Slot C 11
– U003 = Parametersatzversion:
für die Zuführachse Turm 1/2 Software Version
für die Hubachse Turm 1/2 Software Version
Hinweis:
Beim MTC 2 sind die Parametersätze aufgrund des mechanischen Aufbaus unterschiedlich und
durch den Einsatz neuer Hardware z.B. Motor Hubachse Version 02 können sich auch die Para-
metersätze ändern.
Bitte immer die neusten Technischen Informationen im DMS beachten!
– U501 = Maschinendaten (Beschleunigung, Geschwindigkeit, ..)
– P060 = Funktionsparameter zur Auswahl des aktuellen Menüs
Index 4: Adressenkonfiguration
11
– P095 = Eingabe der Standardmotoren aus der Motorliste
– P096 = Funktionsparameter des ausgewählten Motors
Definition der seriellen Schnittstelle: 11
– P700 = Interfaceadresse COM 1
– P701 = Baudrate 8 entspricht 38400
