Student Guide SIPLACE HF/HF3 Advanced I
2 Überblick Ausgabe 09/2005
32
2.2.13 Kopfmodularität HF
Eine sehr nützliche Ausstattung bei der SIPLACE-Familie ist die Kopfmodularität. Bei der
HF-Maschine bestehen folgende Möglichkeiten:
Portal 1
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf oder
– SIPLACE Twin Head)
Portal 3
– SIPLACE Twin Head oder
– 12-Segment Collect&Place-Kopf (Ab SW 505) oder
– 6-Segment Collect&Place-Kopf (Ab SW 505)
Die Maschine lässt sich durch einfaches Wechseln des Kopfes den jeweils aktuellen Produktions-
anforderungen anpassen.

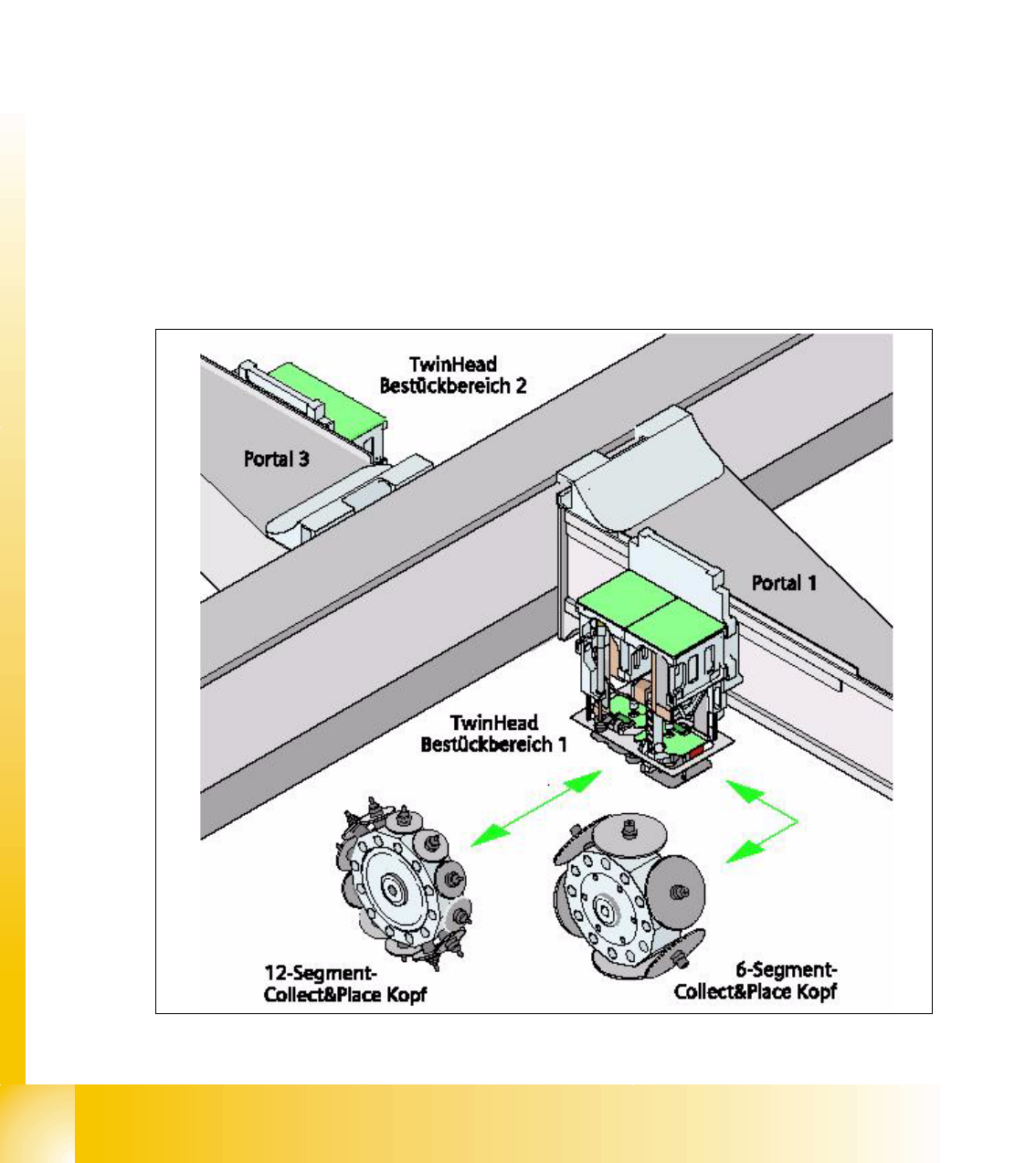

Abb. 2.2 - 21 Kopfmodularität HF
1 - 33
Student Guide SIPLACE HF/HF3 Advanced I
Ausgabe 09/2005 2 Überblick
33
2.2.14 Kopfmodularität HF3
Eine sehr nützliche Ausstattung bei der SIPLACE-Familie ist die Kopfmodularität. Bei der
HF3 - Maschine bestehen folgende Möglichkeiten:
Portal 1
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf
Portal 3
– SIPLACE Twin Head oder
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf
Portal 4
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf
Die Maschine lässt sich durch einfaches Wechseln des Kopfes den jeweils aktuellen Produktions-
anforderungen anpassen.
Abb. 2.2 - 22 Kopfmodularität HF3
1 - 34
Student Guide SIPLACE HF/HF3 Advanced I
2 Überblick Ausgabe 09/2005
34
2.2.15 C&P- Kopf des Typs DLM2 mit 12/6 Segmenten
Abhängig von der Konfiguration kann der Bestückautomat Siplace HF mit einem oder zwei 12-
oder 6-C&P-Köpfen des Typs DLM2 ausgestattet werden.
Abb. 2.2 - 23 12-Segment DLM 2 C&P Kopf
(1) SP6_12 Zwischenverteiler digital
(2) Sternmotor
(3) Motor Z-Achse
(4) Schrittmotor
(5) 24x24 Bauelemente-Kamera (Teile-Nr. 00320549-xx)
(6) Vakuumsystem
Option: DCA-Kamera 15,6 x 15,7mm (Teile-Nr. 00337450-01)
Bauelemente-Sensor (Teile-Nr. 00118021-xx) 2
4
5
3
2
1
6
