1 - 7 S tudent Guide SIPLACE HF/HF3 Ausgabe 09/2005 14 Messmittel und Werkzeuge 7 m Vi er BNC-Buchsen, Ansch lussimpedanz 50 Ohm. Die Belegung der Buchsen ist pr ogrammier- bar . Sie können mit folgende n Signalen belegt…

1 - 6
Student Guide SIPLACE HF/HF3
14 Messmittel und Werkzeuge Ausgabe 09/2005
6

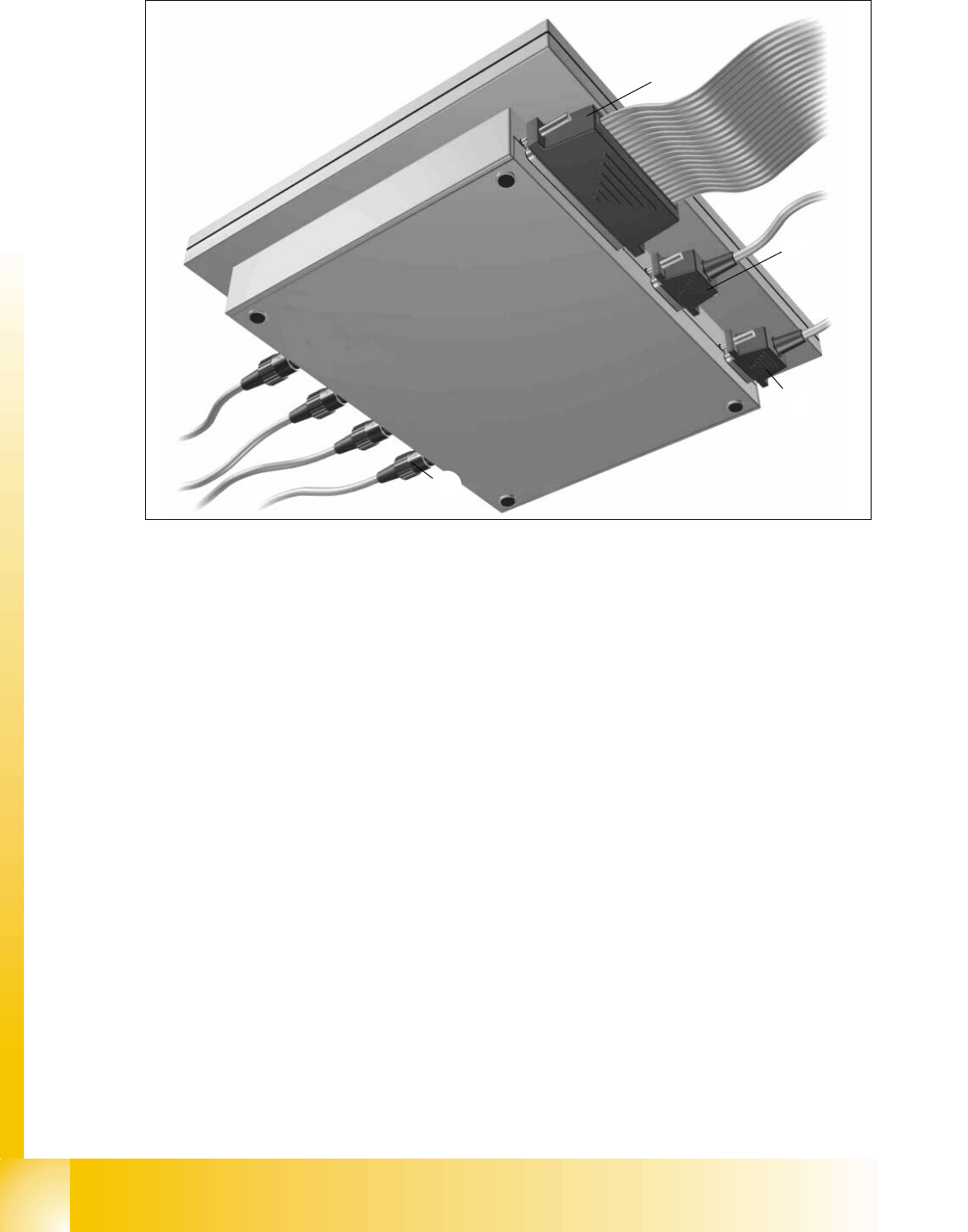

Abb. 14 - 2 Achsprüfgerät - Unterseite
j Anschluss für Flachbandkabel:
auf Seiten des Achsprüfgeräts:
– 37-poliger Sub-D-Stecker
auf Seiten der Achsansteuerung:
14
– 37-poliger Sub-D-Stecker für die Automaten S-20/23/25/F4/F5/HS-50 und HFmit den
Achsansteuerungen A361 bzw. A362
– 25-poliger Sub-D-Stecker für die Automaten S-15/F3, G und Wafflepack-Wechsler mit der
Achsansteuerung A360
Zum Anschluss der 25-poligen Achsansteuerung wird ein Adapter auf das Flachbandkabel
aufgesteckt.
Die Betriebsspannungen von
+ 5 V- ± 5 % und
± 15 V- ± 5 %
werden über das 37-polige Flachbandkabel aus der Achsansteuerung dem Achsprüfgerät
zugeführt.
k 9-poliger Sub-D-Stecker für das CAN-Bus-Kabel, z.B. zum Anschluss CAN-Bus-gesteuerter
Platinen in den Automaten (Übertragungsrate 128 kBaud bis 1 MBaud, Impedanz 120 Ohm)
l 9-poliger Sub-D-Stecker für das serielle Schnittstellenkabel (V24), z.B. zum Anschluss eines
externen PC (max. Übertragungsrate bis 188 KBaud)
jç
k
l
m

1 - 7
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 14 Messmittel und Werkzeuge
7
m Vier BNC-Buchsen, Anschlussimpedanz 50 Ohm. Die Belegung der Buchsen ist programmier-
bar. Sie können mit folgenden Signalen belegt werden:
– Spursignal A oder B TTL-Pegel, max. 5 V
– Nullimpuls TTL-Pegel t
min
= 1 µsec
– Endemeldung TTL-Pegel t
min
> 10 msec
– Trigger TTL-Pegel t
min
> 10 msec
– Zählfehler TTL-Pegel, Triggersignal vom Zählfehlersensor für das Oszilloskop
–V
Soll
± 10 V, Analog-Signal, R
i
= 10 kOhm
– Kraft ± 10 V Analog-Signal, R
i
= 10 kOhm
–V
REG
(Summenstrom)± 10 V Analog-Signal, R
i
= 10 kOhm
– Positionsabweichung ± 10 V Analog-Signal; Signal wird im Achsprüfgerät intern erzeugt.
14.2.1 Lieferumfang
Zum Lieferumfang des SIPLACE Axis Tester, komplett, Artikel-Nr. 03002801-01, gehören fol-
gende Komponenten:
– SIPLACE Axis Tester, Art.-Nr. 03000761-01
– Testkabel A361 ... A363 (Länge 150 cm) mit 37-poligem Stecker und 37-poliger Buchse zum
Anschluss an die Achsansteuerungen von S2x-, F4/F5-, HS- und HF-Automaten,
Art.-Nr. 03002803-01
– CAN-Bus-Kabel, Art.-Nr. 00349679-03
– RS232 C-Kabel, Art.-Nr. 03002804-01
– Handbuch für das Achsprüfgerät, Art.-Nr. 00193370-01.

1 - 8
Student Guide SIPLACE HF/HF3
14 Messmittel und Werkzeuge Ausgabe 09/2005
8
14.3 Achstestbox und Adapterplatine
Artikel - Nr.: Achsenprüfgerät, inklusive Adapterplatine 00303430-06 14
Artikel - Nr.: Achsenprüfgerät 00328041-06 14
Artikel - Nr.: Kabel 00304771-03 14
Artikel - Nr.: Adapterplatine 00328040-01 14
14

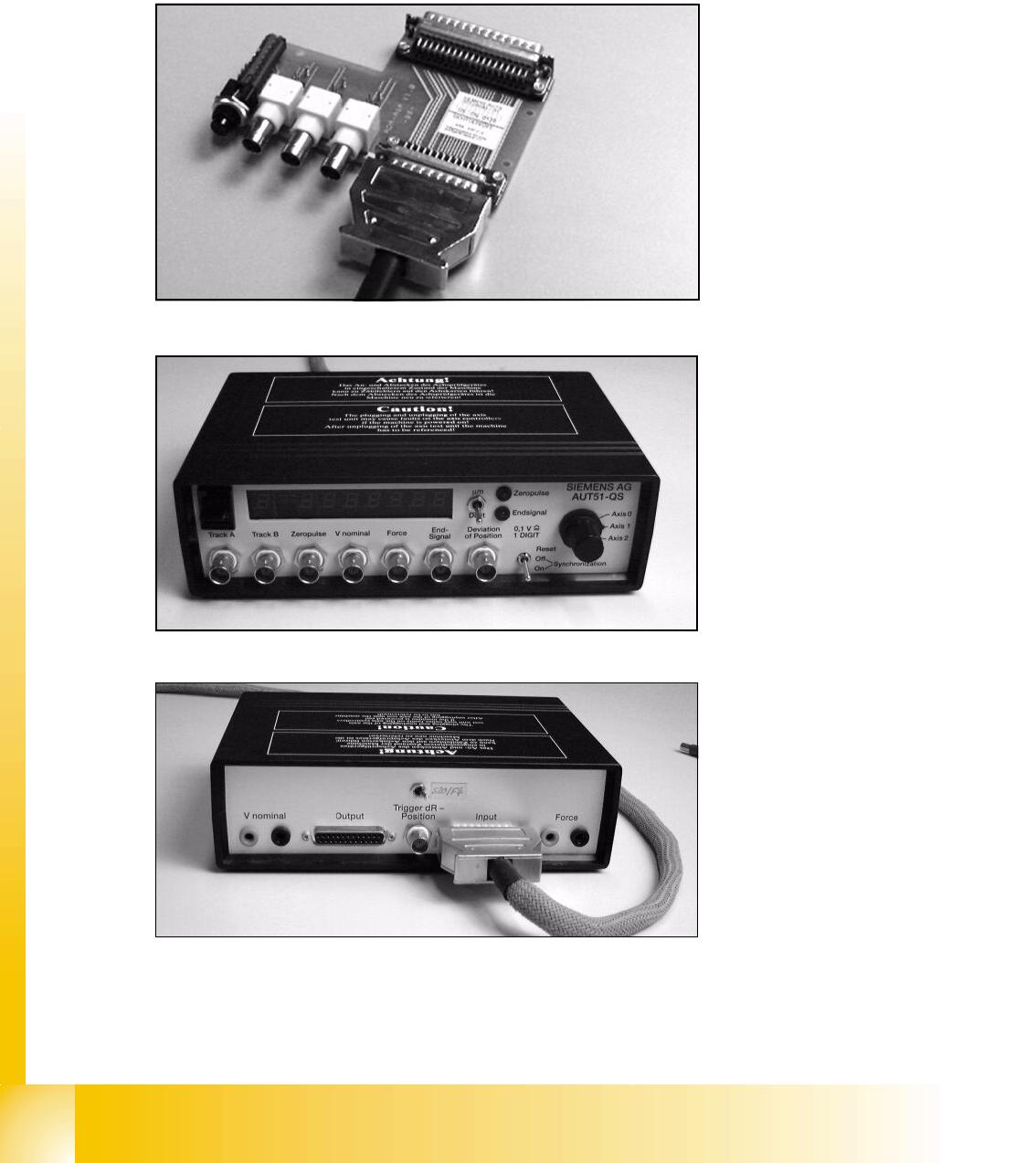

Abb 14.3 - 1 Adapterplatine für Achsenprüfgerät Artikel - Nr.: 00328040-01
Abb 14.3 - 2 Achsenprüfgerät SIPLACE, Vorderseite
Abb. 14.3.3 Achsenprüfgerät SIPLACE, Rückseite
Ein-
satz: 14
In Verbindung mit dem Messadapter Achsenprüfgerät zur Überprüfung der Achsdynamik von Be-
stückkopf und Portalachsen. Alternativ kann der SIPLACE Axis Tester (SAT) verwendet werden.
