1 - 9 S tudent Guide SIPLACE HF/HF3 Ausgabe 09/2005 14 Messmittel und Werkzeuge 9 14.4 Spursignal-T ester HS / HF 14 Abb 14.4 - 1 Spursignal - T ester Einsatz: 14 Der S pursignal-T ester wird zum Prüfen der S pursignal e…
1 - 8
Student Guide SIPLACE HF/HF3
14 Messmittel und Werkzeuge Ausgabe 09/2005
8
14.3 Achstestbox und Adapterplatine
Artikel - Nr.: Achsenprüfgerät, inklusive Adapterplatine 00303430-06 14
Artikel - Nr.: Achsenprüfgerät 00328041-06 14
Artikel - Nr.: Kabel 00304771-03 14
Artikel - Nr.: Adapterplatine 00328040-01 14
14
Abb 14.3 - 1 Adapterplatine für Achsenprüfgerät Artikel - Nr.: 00328040-01
Abb 14.3 - 2 Achsenprüfgerät SIPLACE, Vorderseite
Abb. 14.3.3 Achsenprüfgerät SIPLACE, Rückseite
Ein-
satz: 14
In Verbindung mit dem Messadapter Achsenprüfgerät zur Überprüfung der Achsdynamik von Be-
stückkopf und Portalachsen. Alternativ kann der SIPLACE Axis Tester (SAT) verwendet werden.
1 - 9
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 14 Messmittel und Werkzeuge
9
14.4 Spursignal-Tester HS / HF
14

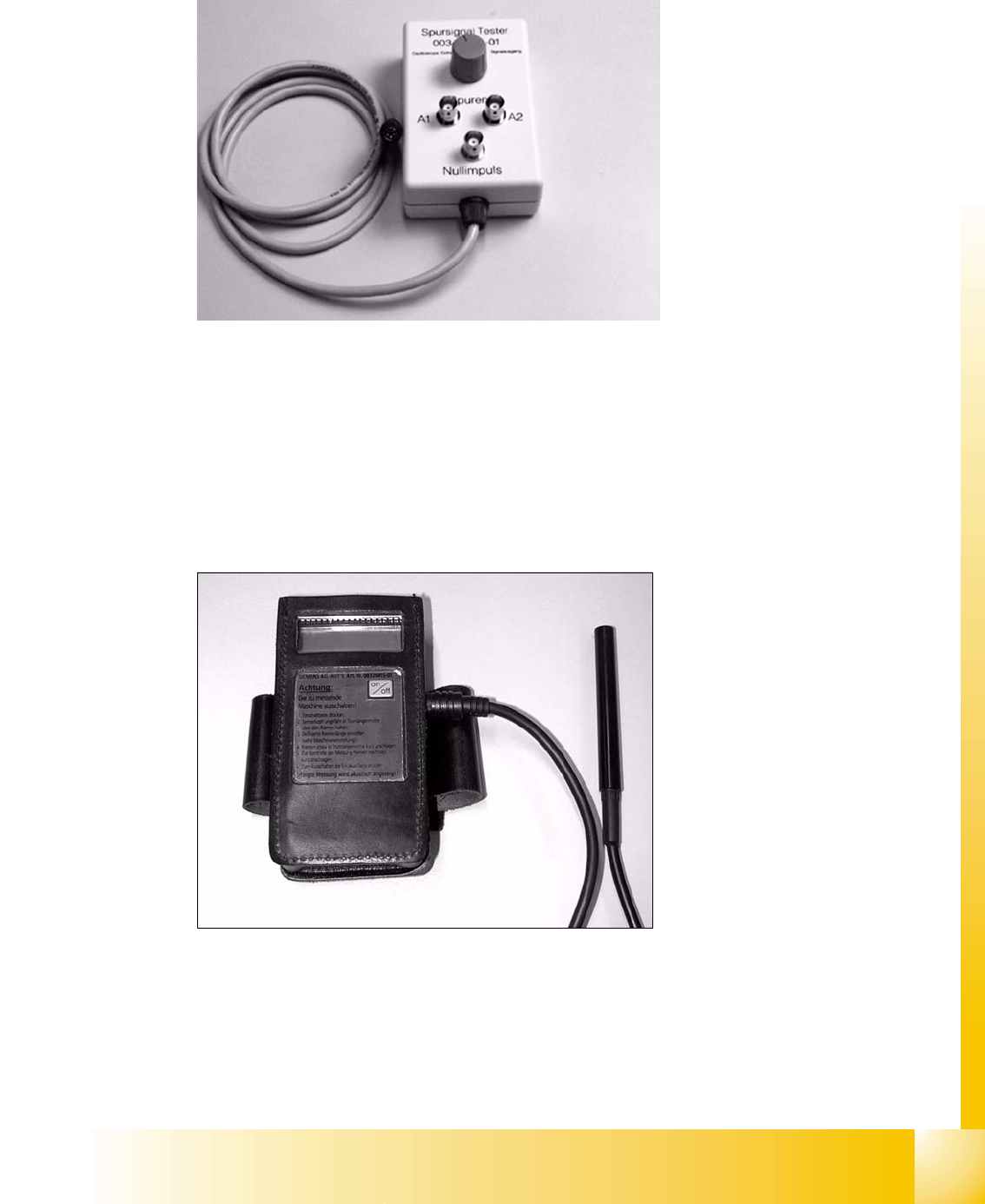

Abb 14.4 - 1 Spursignal - Tester
Einsatz: 14
Der Spursignal-Tester wird zum Prüfen der Spursignale der inkrementalen Messsysteme
Portalachsen verwendet.
14
14.5 Riemenspannungsmessgerät
14
Abb. 14.5 - 1 Riemenspannungsmessgerät
Einsatz: 14
Wird zur Messung der Riemenspannungen (Zahnriemen) an der Maschine verwendet. 14
1 - 10
Student Guide SIPLACE HF/HF3
14 Messmittel und Werkzeuge Ausgabe 09/2005
10
14.6 SIPLACE Druckluftprüfgerät
14

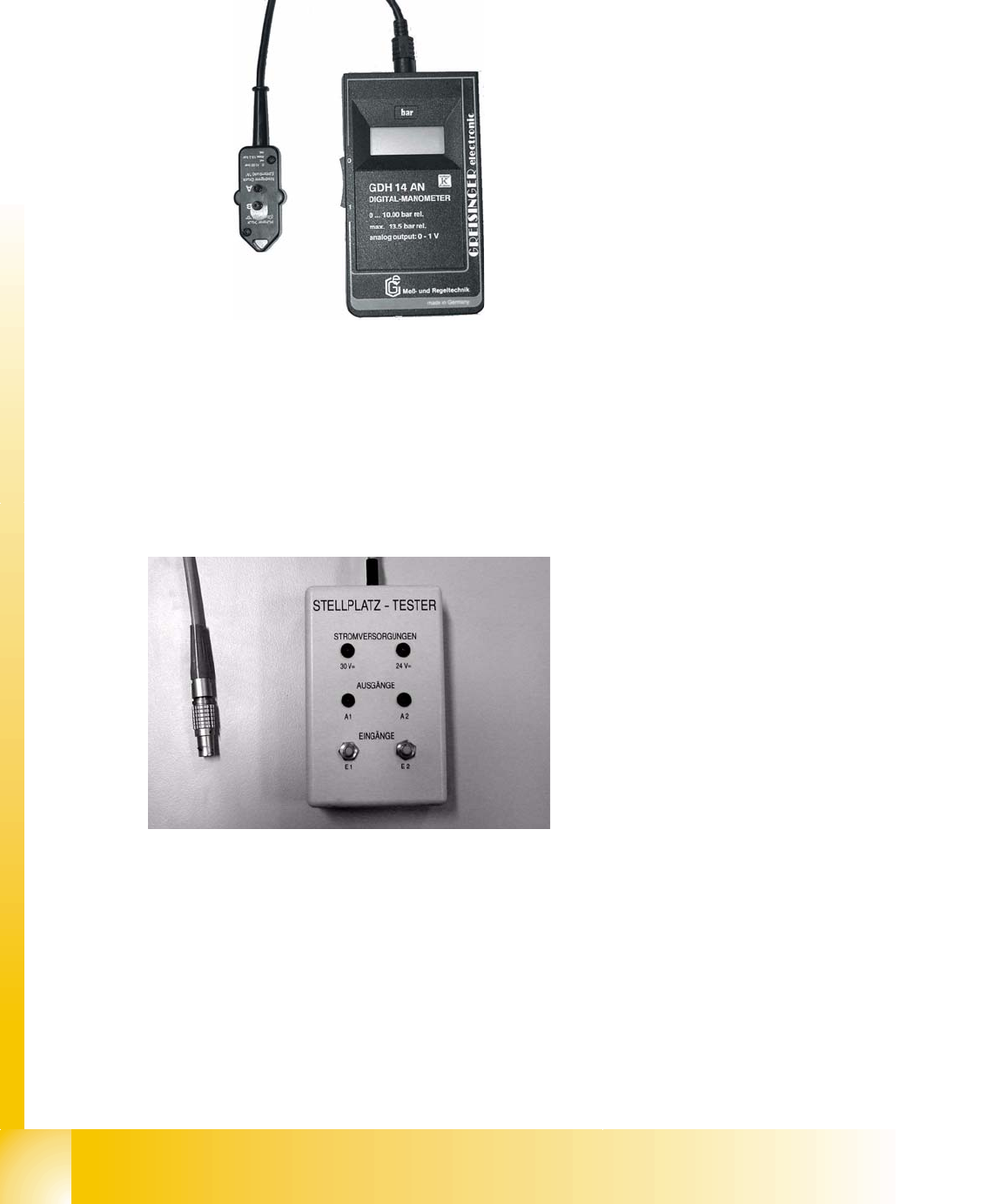

Abb 14.6 - 1 Druckluftprüfgerät GDH 14 Artikel - Nr.: 00311487-01
Einsatz: 14
Das Druckluftprüfgerät wird zur Einstellung der Blasluft am C&P - Kopf verwendet. 14
Druckluftprüfgerät: Artikel - Nr.: 344807-01 14
14.7 Stellplatz - Tester
14
Abb 14.7 - 1 Stellplatz - Tester
Einsatz: 14
Der Stellplatz - Tester wird zur Überprüfung der Anschlüsse für die Zuführmodule an der 14
Kommunikationseinheit des BE-Tisches verwendet. 14
