1 - 34 S tudent Guide SIPLAC E HF/HF3 Advanced I 2 Überblick Ausgabe 09/2005 34 2.2.15 C&P- Kop f des T yp s DLM2 mit 12/6 Segmenten Abhängig von der Konfigura tion kann der Bestücka utomat Siplace HF mit einem oder …
1 - 33
Student Guide SIPLACE HF/HF3 Advanced I
Ausgabe 09/2005 2 Überblick
33
2.2.14 Kopfmodularität HF3
Eine sehr nützliche Ausstattung bei der SIPLACE-Familie ist die Kopfmodularität. Bei der
HF3 - Maschine bestehen folgende Möglichkeiten:
Portal 1
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf
Portal 3
– SIPLACE Twin Head oder
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf
Portal 4
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf
Die Maschine lässt sich durch einfaches Wechseln des Kopfes den jeweils aktuellen Produktions-
anforderungen anpassen.

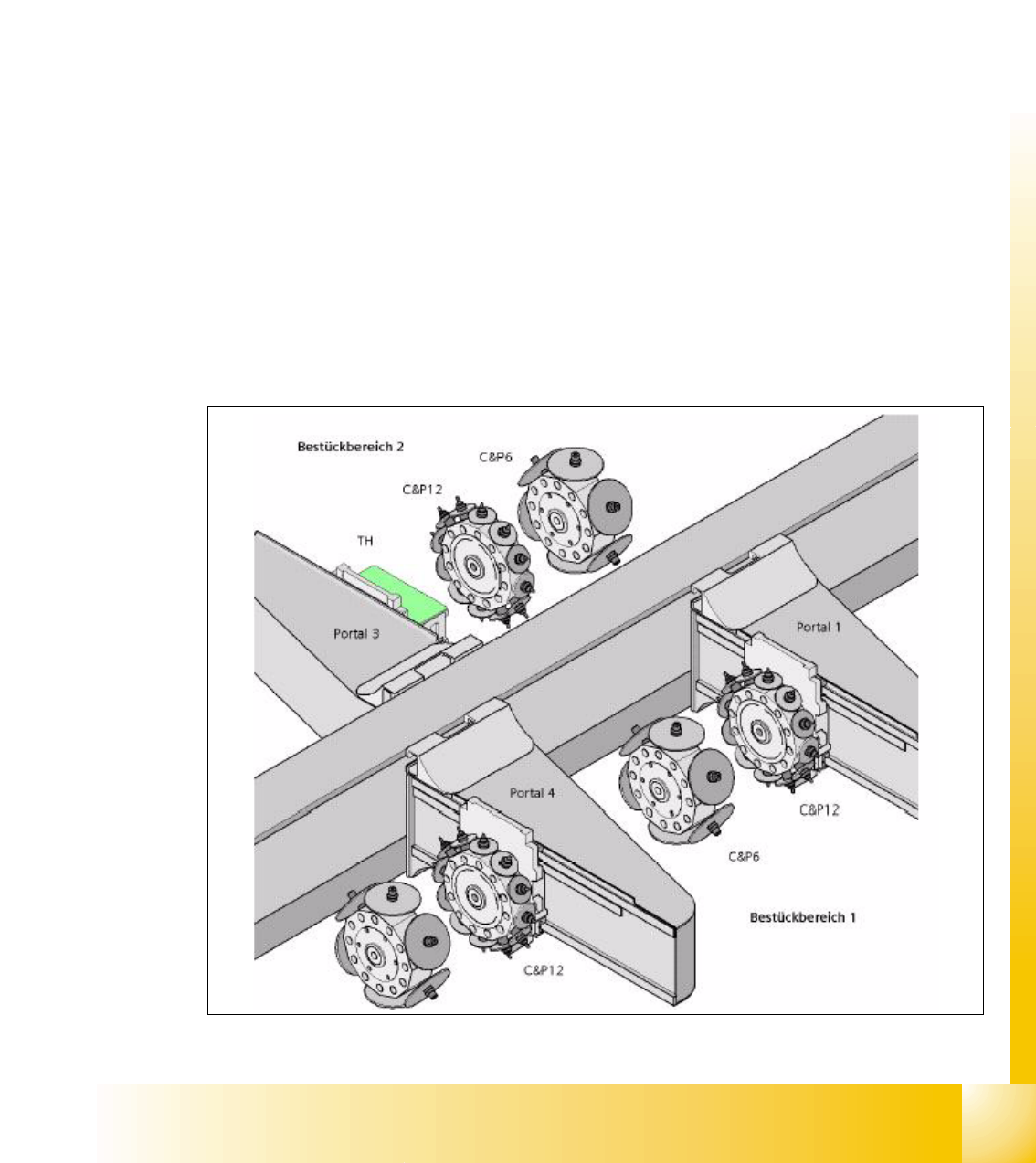

Abb. 2.2 - 22 Kopfmodularität HF3
1 - 34
Student Guide SIPLACE HF/HF3 Advanced I
2 Überblick Ausgabe 09/2005
34
2.2.15 C&P- Kopf des Typs DLM2 mit 12/6 Segmenten
Abhängig von der Konfiguration kann der Bestückautomat Siplace HF mit einem oder zwei 12-
oder 6-C&P-Köpfen des Typs DLM2 ausgestattet werden.

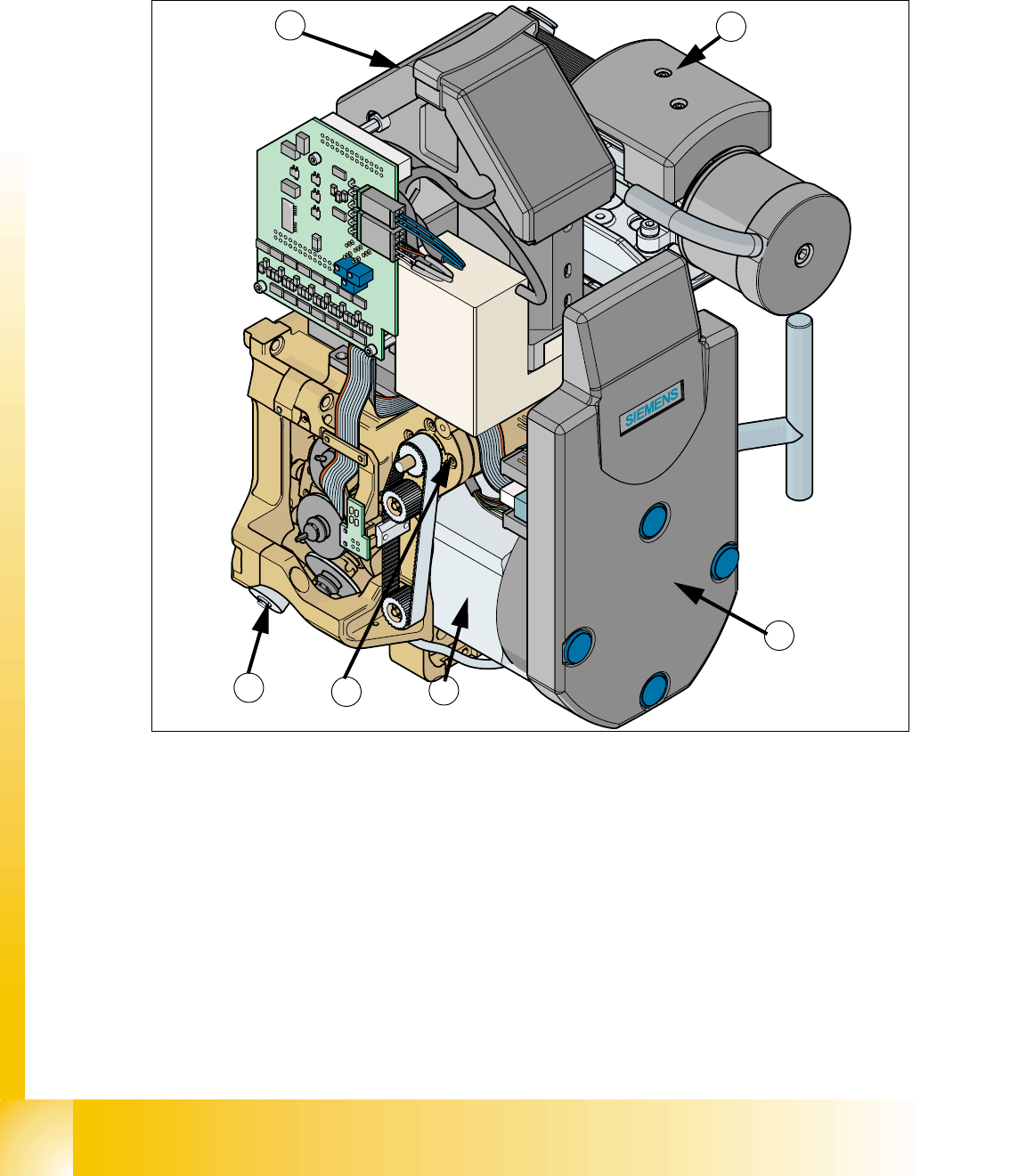

Abb. 2.2 - 23 12-Segment DLM 2 C&P Kopf
(1) SP6_12 Zwischenverteiler digital
(2) Sternmotor
(3) Motor Z-Achse
(4) Schrittmotor
(5) 24x24 Bauelemente-Kamera (Teile-Nr. 00320549-xx)
(6) Vakuumsystem
Option: DCA-Kamera 15,6 x 15,7mm (Teile-Nr. 00337450-01)
Bauelemente-Sensor (Teile-Nr. 00118021-xx) 2
4
5
3
2
1
6
1 - 35
Student Guide SIPLACE HF/HF3 Advanced I
Ausgabe 09/2005 2 Überblick
35
2.2.15.1 Schritte beim Abholen und Bestücken von Bauelementen
– Eine Leiterplatte fährt in den Bestückbereich des LP-Transports ein.
– Nach der Passmarkenvermessung holt der Collect&Place-Kopf Bauelemente von den Zuführ-
modulen ab.
– Die Bauelemente werden unter der BE-Kamera vermessen und in der Dp-Station in die richtige
Bestücklage gedreht.
– In der Sternstation 1 wird das Bauteil bestückt.
2.2.15.2 Position und Funktion der einzelnen Stern-Stationen (siehe Abb. 2.2 - 24)
Stern-Station 1 2
Abholzyklus
Die Pipette wird abwärts zum Bauelement gefahren. Sowie die Ventilpositionierung erfolgt ist und
Vakuum aufgebaut wurde, nimmt die Pipette das Bauelement vom Zuführmodul auf.
Bestückzyklus
Die Ventilpositionierung unterbindet die Vakuumversorgung der Pipette. Die Pipette wird zusam-
men mit dem Bauelement auf die bereitgestellte Leiterplatte abgesenkt. Ein kurzer Druckluftstoß
trennt Bauelement und Pipette voneinander und das Bauelement kann auf der Leiterplatte plaziert
werden.
Abwurfzyklus
Die Ventilpositionierung unterbindet die Vakuumversorgung der Pipette. Defekte Bauelemente
werden mit einem kurzen Druckluftstoß von der Pipette gelöst und abgeworfen.
Stern-Station 3 (Verwendung nur für die Maschinen HS60 und S27 HM) 2
Anmerkung
Bei der HF-Maschinenserie wird die Stern-Station 3 "Bauelement abwerfen" nicht benutzt. Die
Funktion "Bauelement abwerfen" erfolgt in der Stern-Station 1.
Stern-Station 7 2
Das Bauelement wird optisch zentriert.
Stern-Station 9 2
Abholzyklus
Die Pipette wird zur Position Abholen gedreht.
Bestückzyklus
Das Bauelement wird auf den korrekten Bestückwinkel eingestellt.
