SIPLACE HF/HF3 Ausgabe 09/2005 Anhang 15 20 Abb. 20.3 - 8 Menüfunktion ’Systemsteuerung’ des ’SA T’ (nur im Expertenmodus) Sy stemsteuer ung Zur ück Einst el l ungen Benutzer Anz ei ge Anschlüsse Int ernal Ei nstel l ung…
Ausgabe 09/2005 SIPLACE HF/HF3
Anhang
14

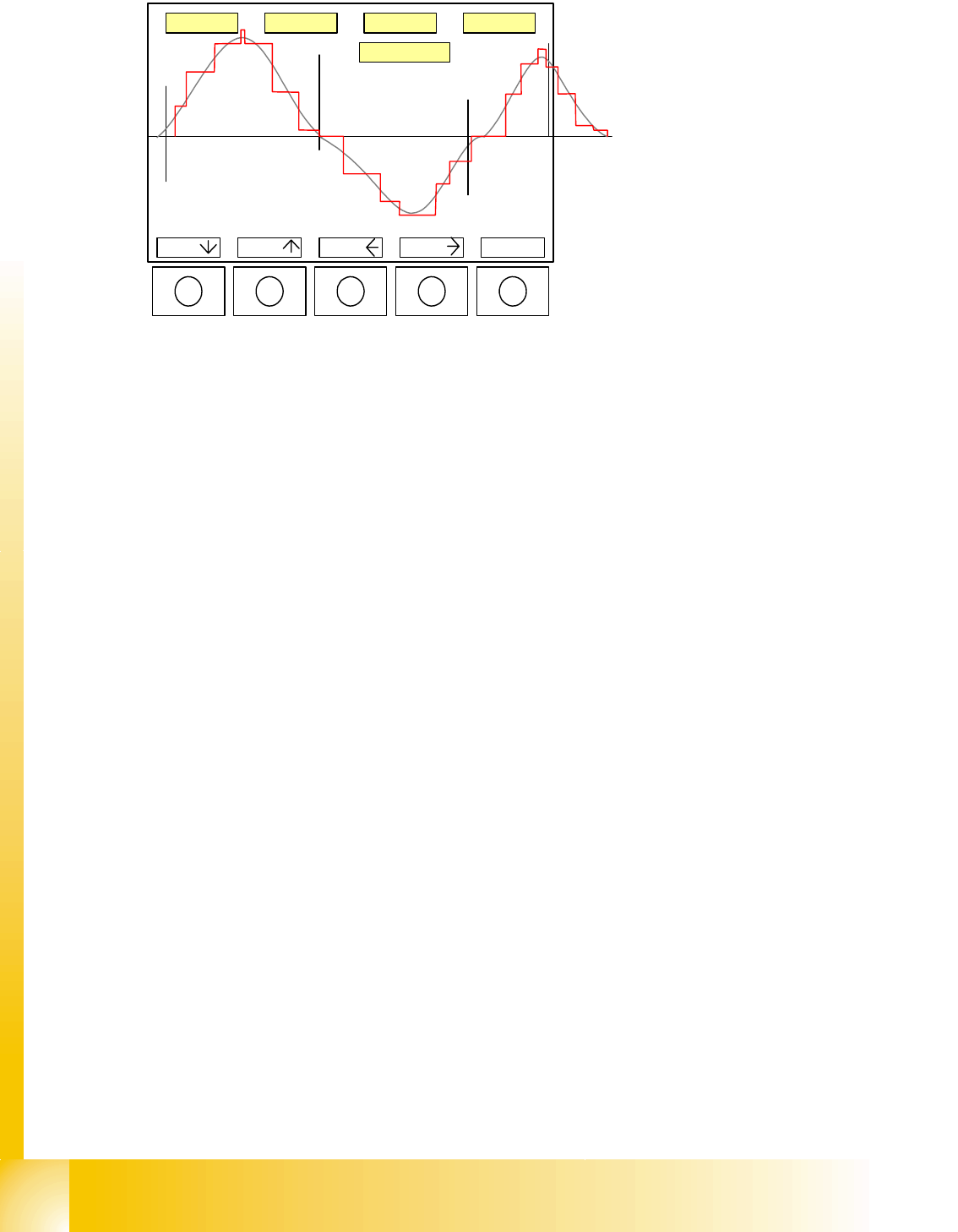

Für den Ausdruck des Ein-
schwingvorganges zu Doku-
mentationszwecken kann das
Signal, so wie am Bidschim dar-
gestellt, über den CAN-Bus-
Ausgang auf das LAPTOP aus-
gegeben werden.
Die Tasten
B1/ B2 werden zum
Verschieben der jeweils ge-
wählten Markierung
benutzt,
weil die Tasten
B3/B4 das Bild
nach links bzw. rechts ver-
schieben. Die ’echte’ Überschw.
(grau) wird digital nachgebildet
(rot)
Überdrehzahl-Menü zur Achsdynamikbeurteilung
Wird dieses Menü gewählt so testet der SAT die verfahrende Achse auf Nenngeschwindigkeitsü-
berschreitung (maximale Verfahrgeschwindigkeit muß gewählt sein) und stellt diesen Positionier-
vorgang wie Positionierqualität dar. ... Positionierqualität ==> Überdrehzahl ==> mit <
_|
"Waiting
for trigger" bestätigen ==> dann wartet der SAT auf ein ’Überdrehzahlereignis’.
20.3.3.5 Überdrehzahl-Menü zur Achsdynamikbeurteilung
Wird dieses Menü gewählt so testet der SAT die verfahrende Achse auf Nenngeschwindigkeits-
überschreitung (maximale Verfahrgeschwindigkeit muß gewählt sein) und stellt diesen Positio-
niervorgang wie Positionierqualität dar. ... Positionierqualität ==> Überdrehzahl ==> mit <
_|
"Waiting for trigger" bestätigen ==> dann wartet der SAT auf ein ’Überdrehzahlereignis’.
20.3.3.6 Systemsteuerung
Einige Untermenüs der Systemsteuerung sind für Sie als Anwender wichtig zu wissen, andere
sollten immer auf den gegebenen Defaulteinstellungen gesetzt bleiben.
So ist z.B. wichtig über welche Menüs sie die ’Sprache’ bzw. den ’Benutzerlevel’ ändern können
(siehe Menüpfad in nachfolgendem Bild Abb. 20.3 - 8).
Der Menüpunkt Einstellungen speichern entspricht der ’Shutdownprozedur’ des Systems mit ’Be-
enden.
BNC1 BNC2 BNC3 BNC4
B1 B2 B3 B4 <-
|
T
E
T2
T1
12,25ms
25/317
SIPLACE HF/HF3 Ausgabe 09/2005
Anhang
15
20

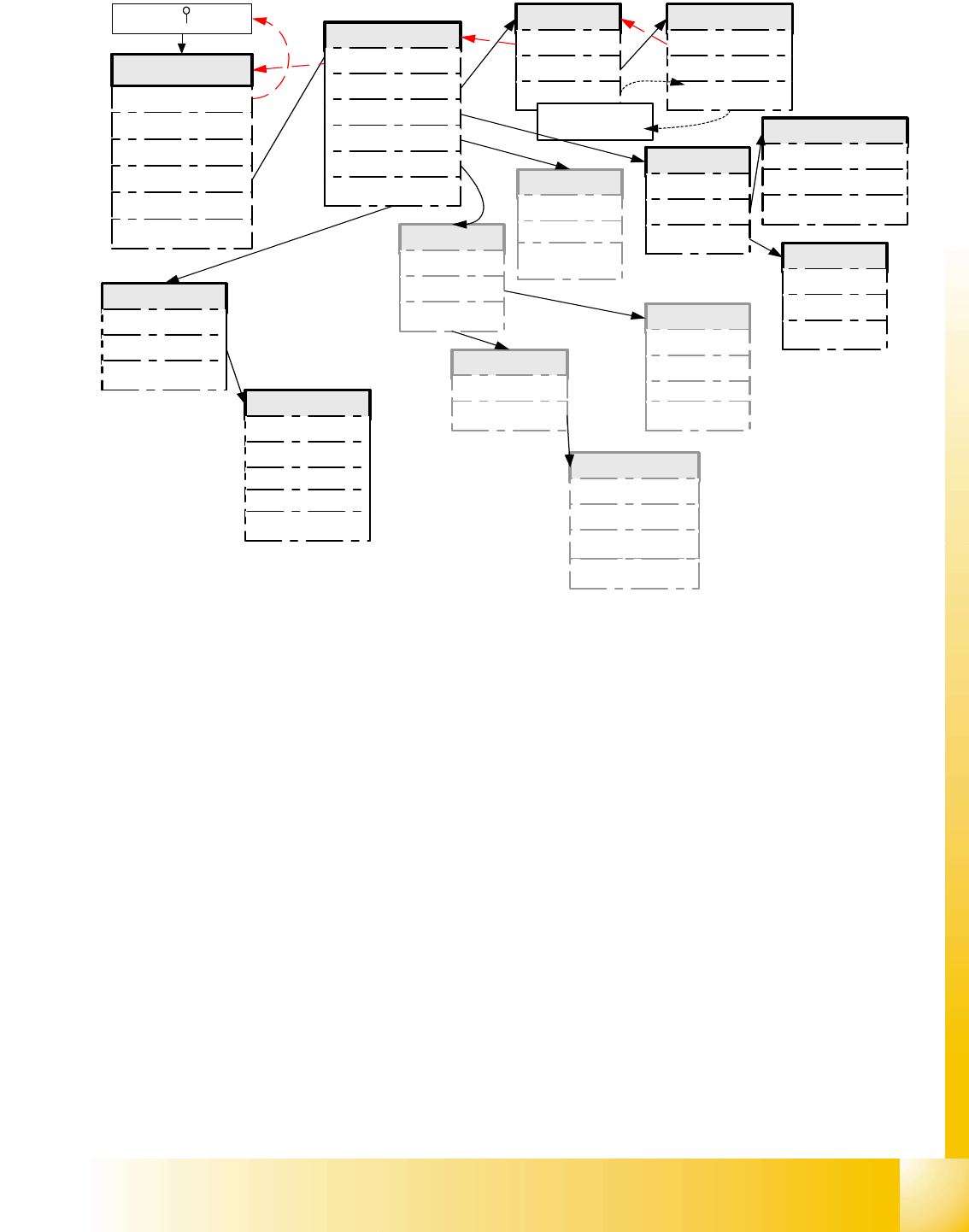

Abb. 20.3 - 8 Menüfunktion ’Systemsteuerung’ des ’SAT’ (nur im Expertenmodus)
Systemsteuerung
Zurück
Einstellungen
Benutzer
Anzeige
Anschlüsse
Internal
Einstellungen
Zurück
Laden
Speichern
Einstellung laden
Zurück
Werkseinstellung
EEPROM
Einstellungen wur-
den gespeichert
Benutzer
Zurück
Sprache
Benutzerebene
Booten und betätigen
Schließen
Konfiguration
Maschine
Systemsteuerung
Beenden
Über
Hauptmenü
Sprache auswählen
Zurück
Englisch
Deutsch
ändern
Zurück
Anfänger*
* zurück in 'Expertenmode'
mit Shutdown und neu Boot
Anzeige
Zurück
Kontrast
Bildschirmschon
er
Anschlüsse
Zurück
CAN-Anschlüsse
ASC-Anschlüsse
Internal
Zurück
Selbsttest
EEPROM anzeigen
Selbsttest
Zurück
Einschalten
Ausschalten
Start
Toleranz ändern
5.0% 7,5% 10.0% 12,5%
für Spgs.test des Achscont.
Bitte auf Defaults
eingestellt lassen
Experte*
ASC Anschluß
Zurück
ASC Port ändern
ASC Port ändern
Zurück
SAT< ->A36X
SAT<->PC
BIO'S download mit
Bootstrap loader
SW-download an
SAT
A36X<->PC
CAN ID's
Zurück
Sende CT-ID's
Sende Event ID
Empfang ID
Diese Menüs sind kein
CAN-Test sondern nur
SAT interne Testmenüs
Ausgabe 09/2005 SIPLACE HF/HF3
Anhang
16
20.4 Softwarekombinationen SIPLACE HF machines
HF-Maschinen
Bezeichnung
Maschinenteil
Art späteren SW Up-
dates
Softwareversion 1 SC/
MC 504.02
Softwareversion 2
SC/MC 505.01
Softwareversion 3
SIPLACE PROrech. Installieren SIPLACE PRO 1.4 SIPLACE PRO 2.0
Stationsrechner Installieren SC/MC 504.01/02 SC/MC 505.01
Maschinencontroller Installieren SC/MC 504.01/02 SC/MC 505.01
SITEST in SC/MC integriert 504.01/02 505.01
Alle Achscontroller BIOS Download BIOS 3.02.00
Appl.1 3.01.01
Ap.2 X/Y/C&P 3.00.7E
Z
T
3.00.9F/D
T
3.00.A2
BIOS 3.02.00
Transportsteuerung Download BIOS 6.03.03
Applikation 6.03.23
BIOS 6.03.03
Applikation 6.05.04
MVS 340 Autom. Download 2231M 2231M
’8 bit CAN prozessor’ auf
C&P Kopfadapter
Download BIOS 4.01.01
Applikation 4.06.04
BIOS 4.01.04
Applikation 4.06.04
Hauptplatine TWIN Seg.1/2 Download BIOS 1.01.00
Applikation 1.01.03
BIOS 1.02.00
Applikation 1.01.04
’CAN Proz.’ auf Kopfinter-
face (Kopfplatine)
--
Visionboard auf Kopfplatine Download BIOS 5.01.0C
Appl. 1 5.01.02
BIOS 5.01.0C
Appl. 1 5.01.02
E/A controller (in Distributor) Download BIOS 1.02.00
Appl. 1 1.02.00
BIOS 1.02.03
Appl. 1 1.FF.1C
Visionsteuerplatine (in Dist.) Download BIOS 5.01.0C
Appl. 1 5.01.02
BIOS 5.01.0C
Appl. 1 5.01.02
BE- Tisch controller Autom. Download BIOS 2.01.01
Applikation1 2.01.01
BIOS 2.01.01
Applikation 2.01.03
BE- Tisch controller Autom. Download
Gurtschneider EPROM EPROM Tausch auf
Art.nr.03006411
update der Beta-ver-
sion’ 00309666-05’
update der Beta-ver-
sion’ 00309666-05’
Gurtschneider Download BIOS 2.01.01
Appl.1 2.01.01
BIOS 2.01.01
Appl. 1 2.01.01
Koplanaritätsmodul Download ---
MTC2 CAN TOOL Down-
load
BIOS 1.92.02 BIOS 2.02.00
Appl.2.01.03
Tab. 20.4 - 1 SIPLACE HF und HF/3
