COGNEX Barcode-Leser Ausgabe 02/2018
32

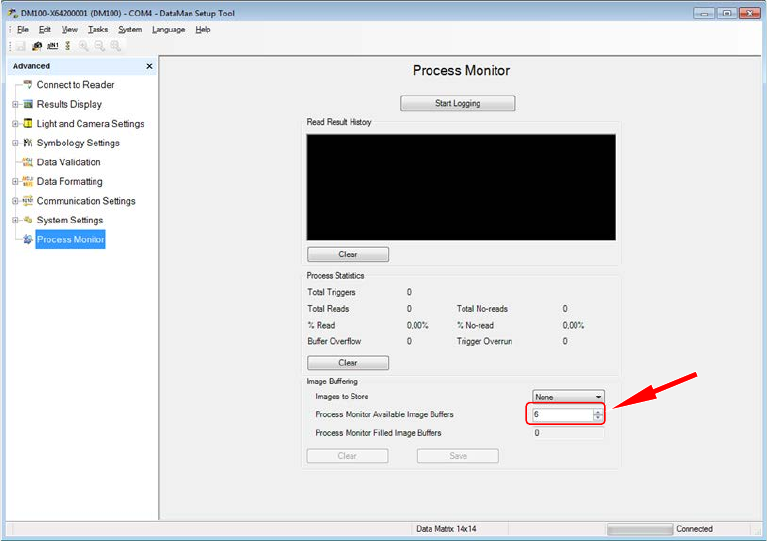

In der Software "DataMan Setup Tool, v5.7.0" gibt es das Menü des "Process Monitor" nicht mehr
und somit kann auch die Anzahl von maximal 17 Bildern nicht mehr erhöht werden.
Wenn jedoch mit SW Version 3.5.3 eine maximale Bildanzahl von z.B. 22 im Leser gespeichert
wurde und anschließen die SW Version 5.7.0 auf dem Rechner installiert wird, dann bleibt die
maximale Bildanzahl von z.B. 22 Bildern erhalten – kann jedoch nicht mehr verändert werden, weil
das Menü des "Process Monitor" fehlt.
Wenn das Menü des "Process Monitor" unbedingt benötigt werden sollte, muss parallel zur Version
5.7.0 ebenfalls die Version 3.5.3 für den DM100X installiert werden.
Allerdings kann bei einem Mischbetrieb von DM100X und DM150Q-MAX unter Verwendung der
Version 3.5.3 keine Verbindung zum DM150Q-MAX aufgebaut werden.
COGNEX Barcode-Leser Ausgabe 02/2018
33

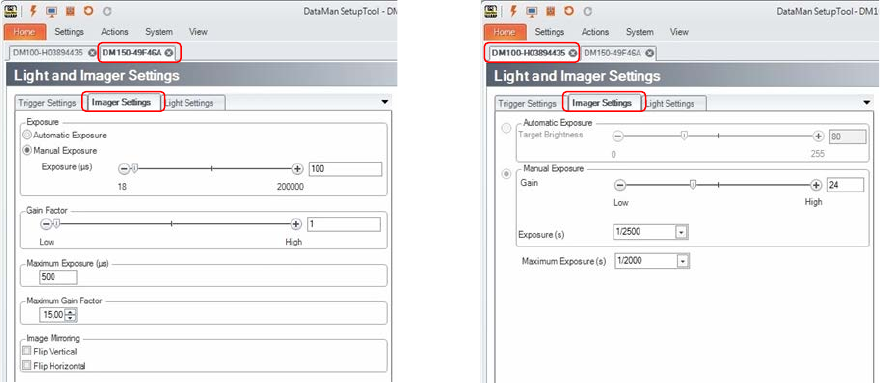

3.2.2 Imager Settings
Aufgrund der unterschiedlichen Hard- und Firmware sind hier ebenfalls unterschiedliche Werte
möglich.
Bei Verwendung eines DM150Q-MAX:
Bei Verwendung eines DM100X:
"Manual Exposure":
manuelle Belichtung
● DM150Q-Max
● DM100X
Zeit in [µs]
Zahlenwert
= 100
= 1/2500
"Gain Factor”:
Verstärkungsfaktor
● DM150Q-Max
● DM100X
Zahlenwert
Zahlenwert
= 1
= 24
"Maximum Exposure”: Maximale Belichtung (bei einer Transportgeschwindigkeit von ca.
350 – 500 mm/s haben wir mit folgenden Werten gute Erfahrungen
gemacht)
● DM150Q-Max
● DM100X
Zeit in [µs]
Zahlenwert
= 500
= 1/2000
"Maximum Gain Factor”:
Maximaler Verstärkungsfaktor
● DM150Q-Max
● DM100X
Zahlenwert
Nicht verfügbar
= 15,00
COGNEX Barcode-Leser Ausgabe 02/2018
34

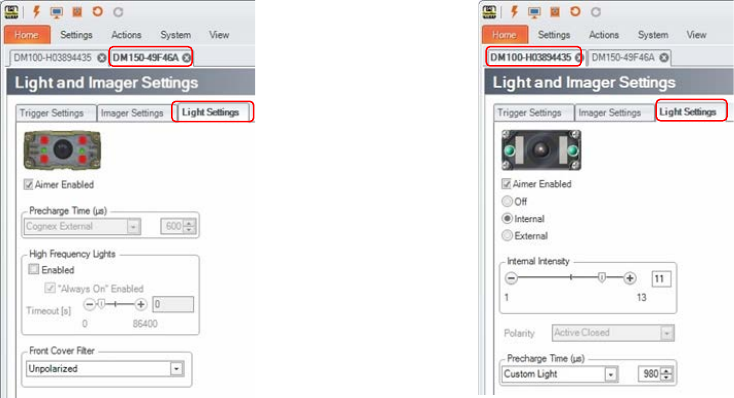

3.2.3 Light Settings
Aufgrund der unterschiedlichen Hard- und Firmware sind hier ebenfalls unterschiedliche Werte
möglich.
Bei Verwendung eines DM150Q-MAX:
Bei Verwendung eines DM100X:
"Aimer Enable”:
Zielvorrichtung aktivieren / deaktivieren
"High Frequency Lights”
Hochfrequenzbeleuchtung aktivieren
● DM150Q-Max
● DM100X
Zeitlimit in [s]
nicht verfügbar
= "disabled" (nicht aktiviert)
"Front Cover Filter”
Beim DM150Q-MAX besteht die Möglichkeit anstelle des normalen
Frontfilters einen Polarisierungsfilter zu montiert.
● DM150Q-Max
● DM100X
normale Abdeckung
nicht verfügbar
= "unpolarized"
"Intensity”
(nur beim DM100X)
Beim DM100X bestand die Möglichkeit die Beleuchtungsart zwischen
"Off", "Internal" und "External" zu wählen. Bei interner Beleuchtung
konnte zusätzlich die Beleuchtungsstärke der beiden LED’s eingestellt
werden.
● DM150Q-Max
● DM100X
nicht verfügbar
Auswahl
Internal Intensity
= "internal”
= 11
