COGNEX Barcode-Leser Ausgabe 02/2018

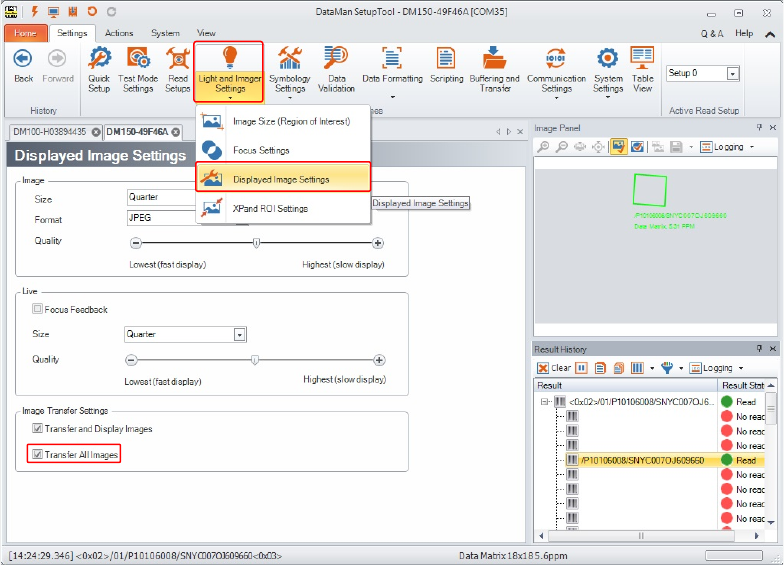

4.2.4.3 Light and Imager Settings - Untermenü "Displayed Image Settings"

Im Untermenü "Light and Imager Settings" kann über das Pulldown-Menü das Untermenü

"Displayed Image Settings" geöffnet werden.

Wenn Sie die Option "Transfer All Images" aktivieren, können Sie sich theoretisch die gesamte

Bildfolge auf der rechten Seite unter "Image Panel" und "Result History" in Einzelbildern ansehen.

Praktisch funktioniert das Ganze aber leider nicht mehr so, wie es noch in der Version 3.5.3 der

Fall war.

In der Version 5.7.0 sieht man nur noch in der "Result History", dass eine Bilderserie

aufgenommen wurde (in folgendem Beispiel mit insgesamt 28 Einzelbildern):

● In der ersten Zeile wird das Ausgabeformat des gelesenen Codes angezeigt.

● In den folgenden 28 Zeilen wird für jedes einzelne Bild der Lesestatus angezeigt.

In unserem Beispiel wurde der Code mit dem angezeigten Code-Inhalt beim 4. Bild gelesen.

Es kann NICHT mehr jedes Einzelbild der Bildfolge angesehen werden. Im "Image Panel" wird

beim 4. Bild lediglich das grüne Quadrat mit dem dazugehörigen Text für eine erfolgreiche

Dekodierung angezeigt.

Die Übertragung sämtlicher Einzelbilder wurde von der Fa. COGNEX bewusst deaktiviert, weil es

hier bei älteren Versionen aufgrund der großen Datenmenge der Bilder immer wieder zu Abstürzen

der USB-Schnittstelle kam und der Leser daraufhin neu gebootet werden musste.

COGNEX Barcode-Leser Ausgabe 02/2018

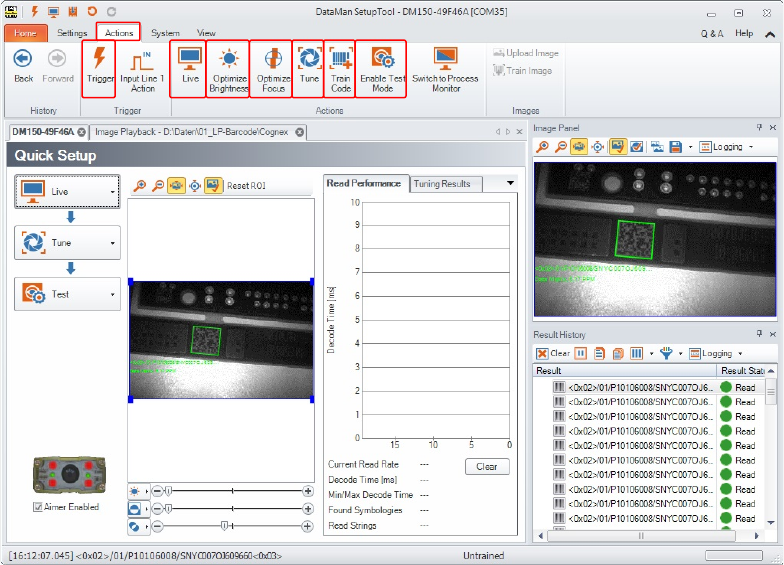

4.3 Nützliche Funktionen unter Menü "Actions"

In diesem Menü können viele Aktionen über die Buttons manuell durchgeführt werden, ohne zuvor

erst in die entsprechenden Untermenüs zu wechseln. Die Buttons haben folgende Funktionen:

1. Trigger auslösen

2. Live-Modus aktivieren

3. Helligkeit optimieren

4. Fokus optimieren

5. Leser tunen

6. Code trainieren bzw. Training löschen

7. Testmodus aktivieren

1. 2. 3. 4. 5. 6. 7.

COGNEX Barcode-Leser Ausgabe 02/2018

4.4 Nützliche Funktionen unter Menü "System"

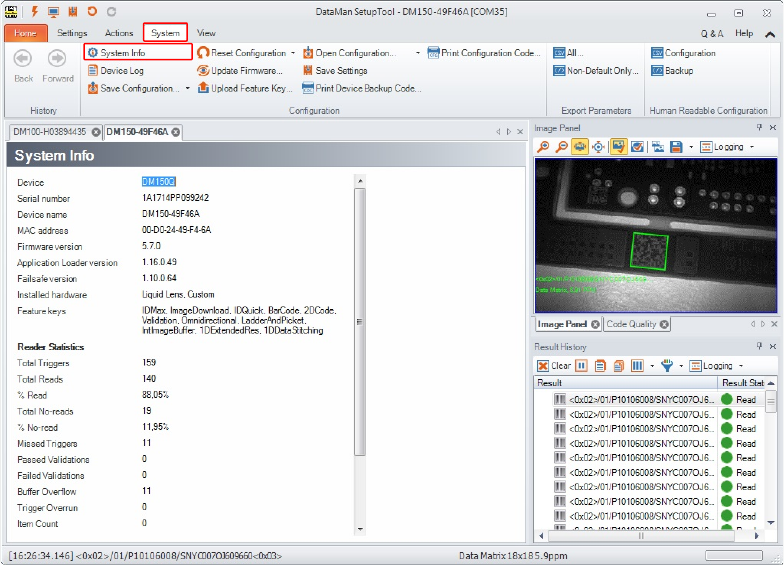

4.4.1 Untermenü "System Info"

Im Untermenü "System Info" können Sie die Gerätedaten des angeschlossenen Lesers abrufen.
