MS 参数 1-2 1-3 启动、 结束 和数 据的更 新 ① 在主机主菜 单画面上 选择“环境设置” →“变更用户 组”。 ② 出现变更用 户级别的 对话框，选择“修 理工程师”， 输入已设置 的密码。
MS 参数
1-1
1 概要
1-1 定义
所谓MS参数，是记录机器之装配状况的参数，将作为机器动作的基准。
MS参数中有项目：“初始设置”用于记录有没有选项和记录动作规格等；“基座参数”，“贴片头参
数”，“VCS参数”，“单元参数”用于记录装配时相对于设计值的误差；“贴片参数”用于保存贴
片精度调整的参数；“版本升级”用于更换控制基板后从新改写基板的动作软件并进行记录。
“偏移量设置”举例
贴片头的装配位置（以RS-1的左端(1)贴片头为例）
装配位置（52.3877）=设计值（52.0）+MS参数（0.3877）
1-2 组成
MS参数的操作菜单，分为初始设置、基座参数、贴片头参数、VCS参数、单元参数、贴片参数、版本
升级。
•
初始设置 ： 主要用于装配装置时。
•
基座参数 ： 用于机器零件的更换等场合。
•
贴片头参数 ： 用于取得偏移量后或更换机器零件后的确认。
• VCS
参数 ： 用于更换机器零件后的确认。
•
单元参数 ： 用于更换机器零件后的确认。
•
贴片参数 ： 用于贴片精度的确认。
•
版本升级 ： 当更换了CNVR基板、EBANK基板、以及IPX-11基板时，用于向各基板拷贝动
作程序。
MS 参数
1-2
1-3 启动、结束和数据的更新

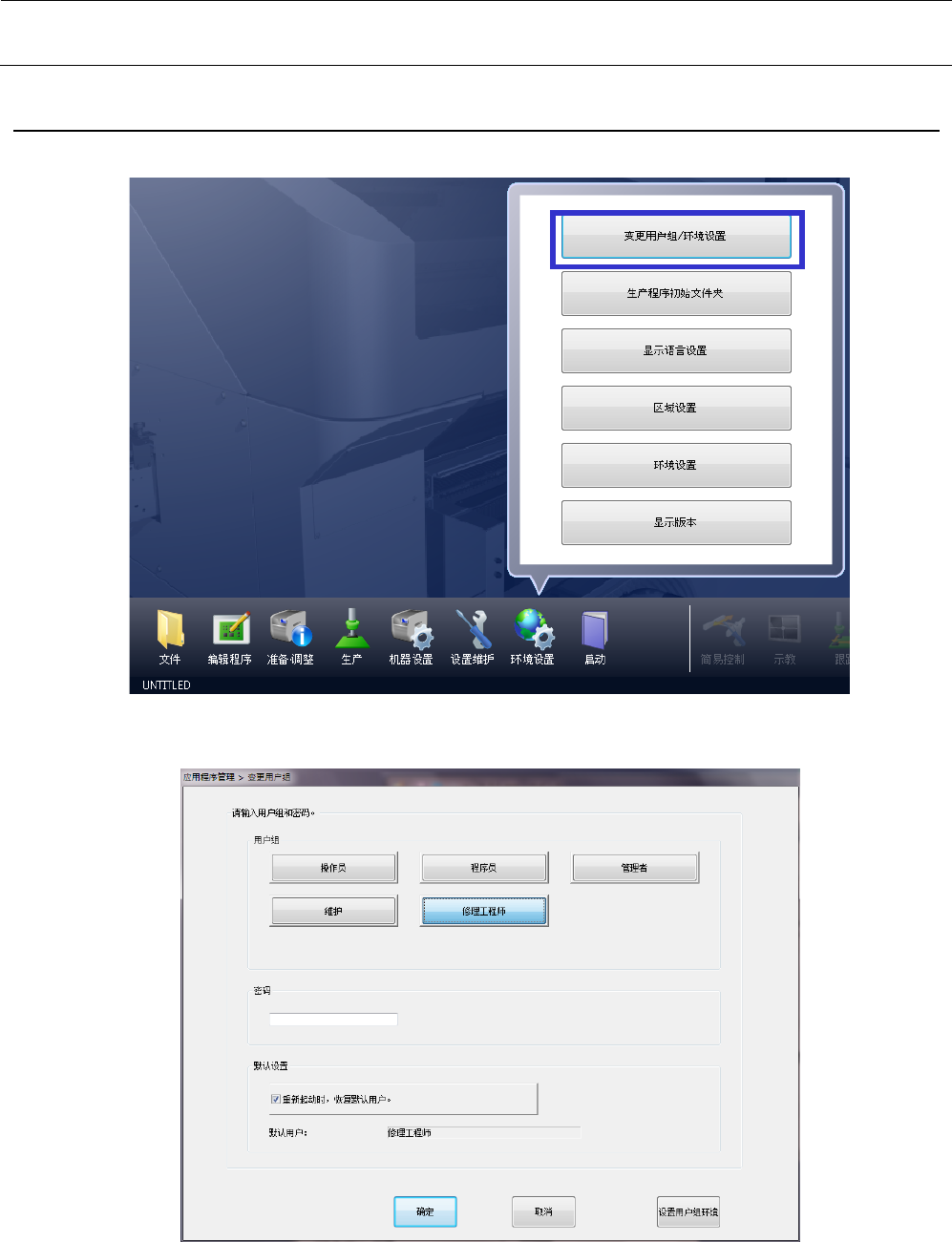

① 在主机主菜单画面上选择“环境设置”→“变更用户组”。
② 出现变更用户级别的对话框，选择“修理工程师”，输入已设置的密码。
MS 参数
1-3

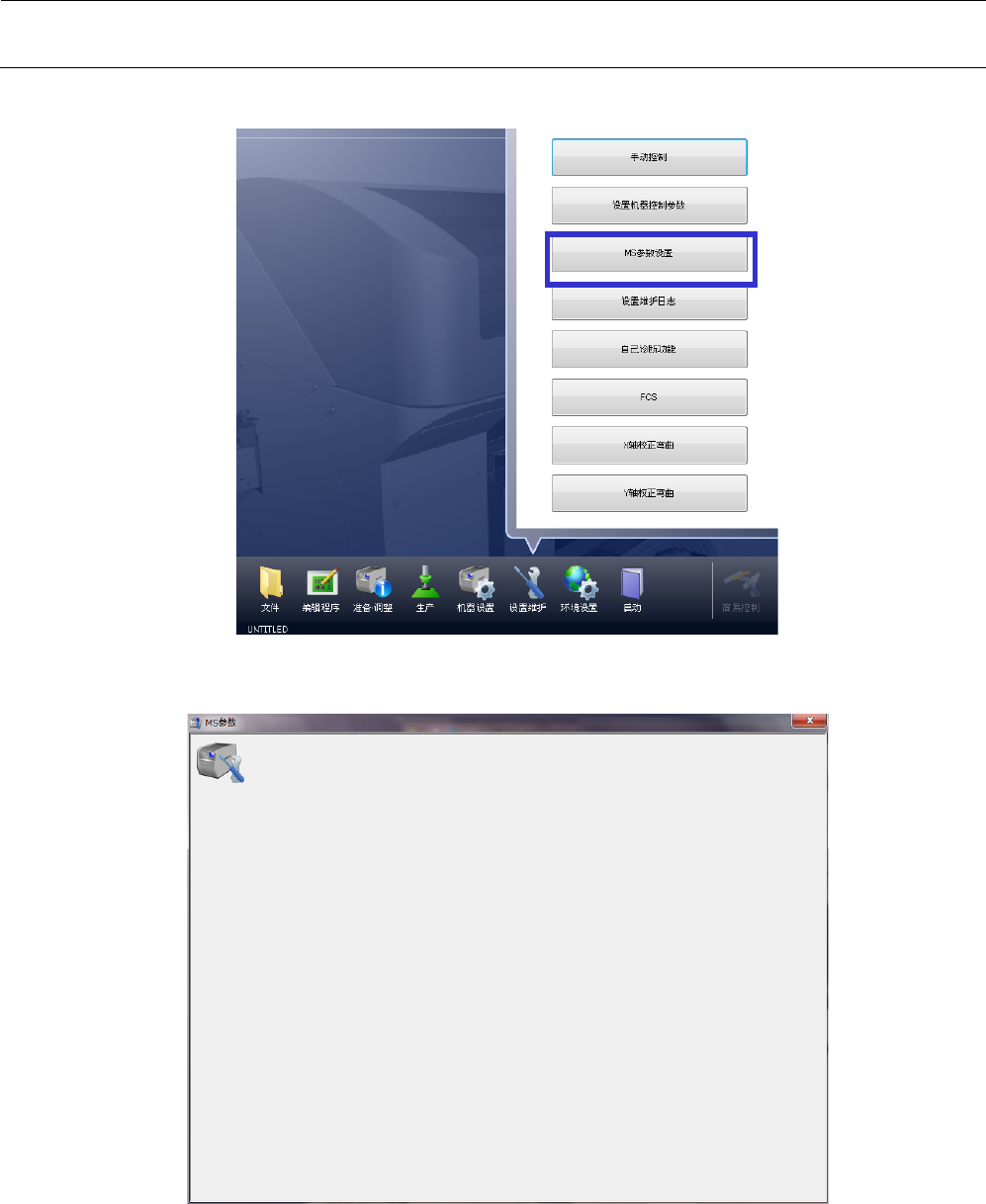

③ 在主机主菜单画面上选择“Maintenance”→“MS参数设置”。
④ 选择后，会显示MS参数初始画面。
