MS 参数
7-19
7-10 共面偏移量
7-10-1 功能
进行共面的装配位置、焦点高度的设置。
7-10-2 使用模具

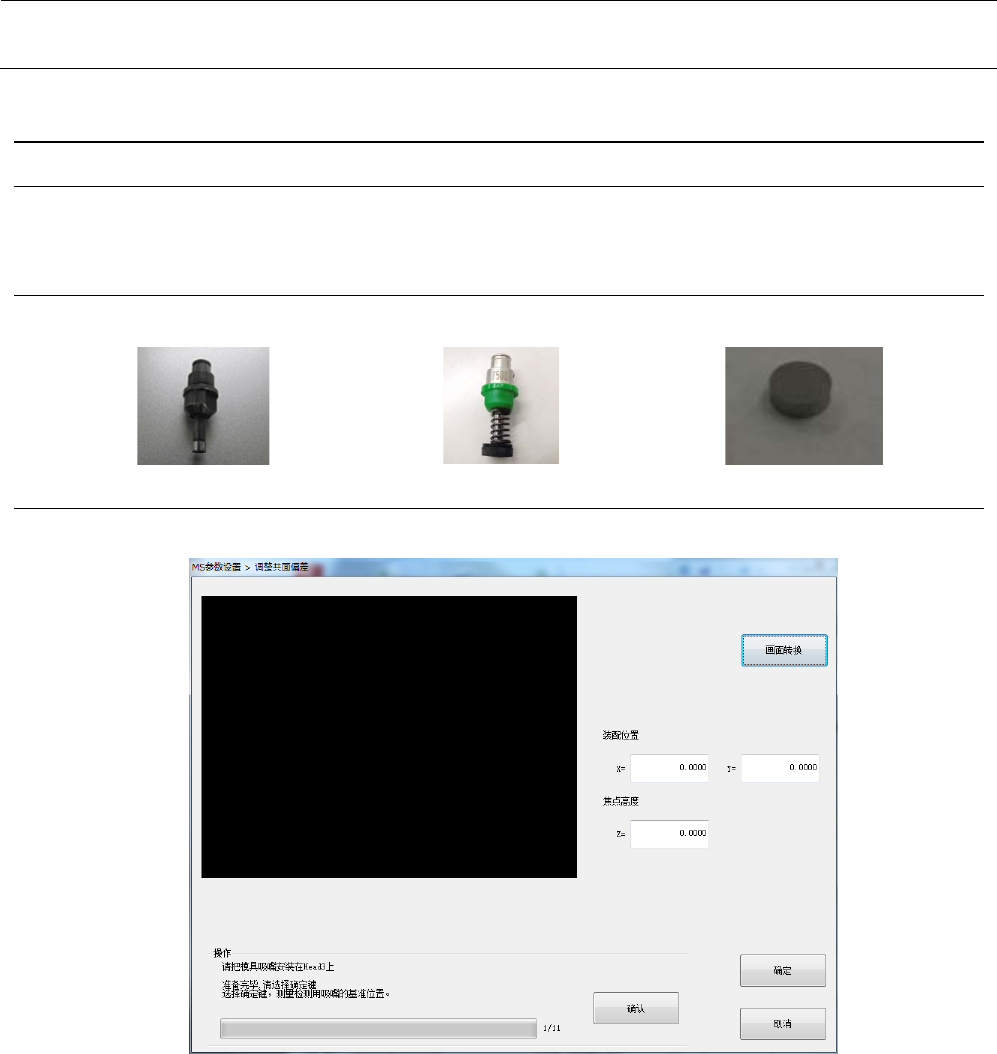

• 模具吸嘴 RS1（40185343） • 7508吸嘴（40183428） • 共面调整模具（40098180）
7-10-3 操作
从菜单中选择“单元参数”－“调整共面偏差”后，会显示以下对话框。
MS 参数
7-20

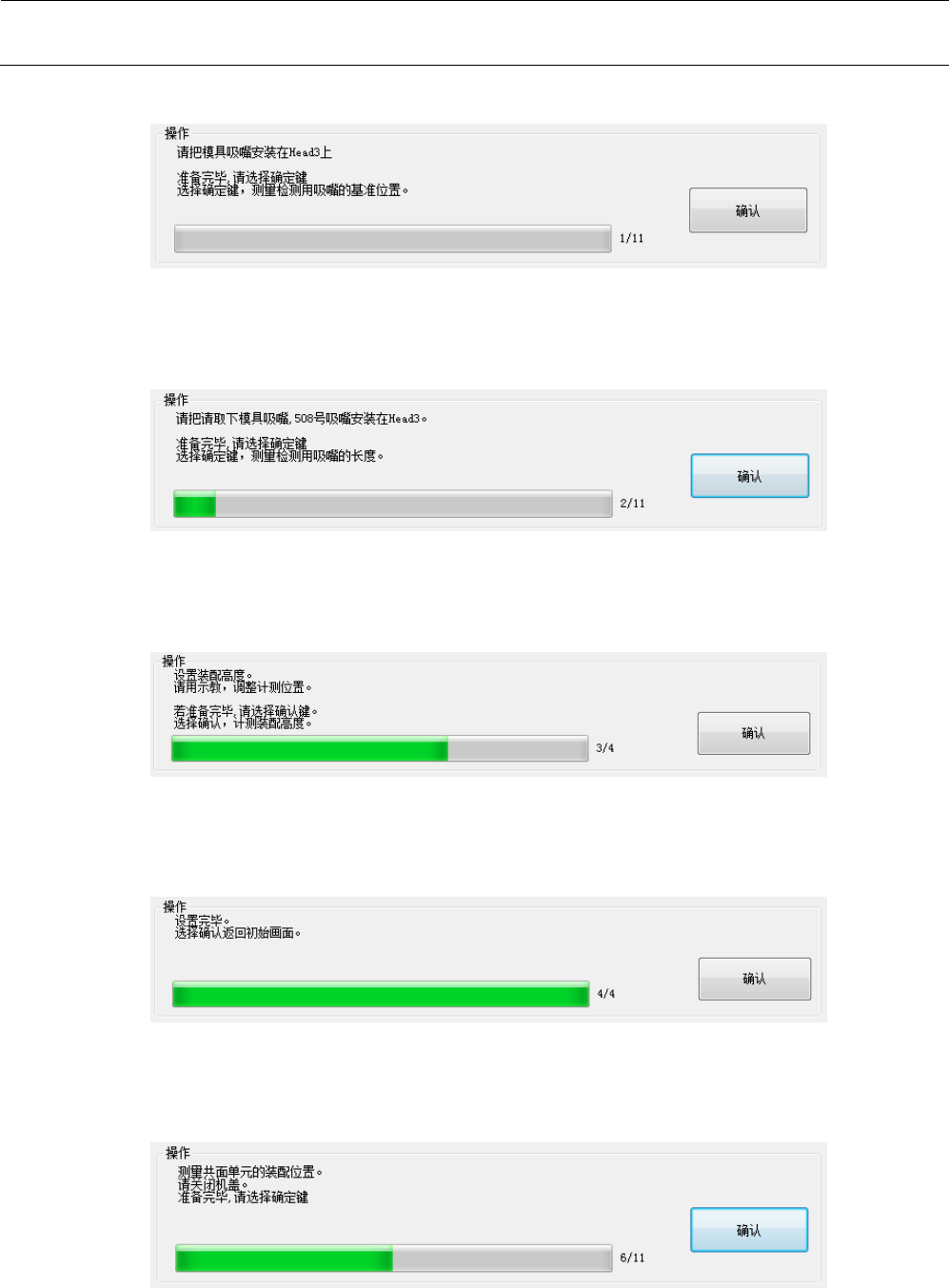

＜操作・1/11＞
请把模具吸嘴 RS1 安装到 Head3。
按下“确认”按钮，测定模具吸嘴 RS1。
＜操作・2/11＞
请手动安装 7508 吸嘴。
按下“确认”按钮，取得测定用吸嘴的长度。
＜操作・3/11＞
请将共面调整模具以手动安装到 Head3 上。
按下“确认”按钮，测定共面调整模具的高度。
＜操作・4/11＞
按下“确认”按钮，即移动到共面测量位置。
准备完毕，请选择“确认”。
＜操作・6/11＞
测定共面装置组装位置。务请关闭护罩之后再进行。
准备完毕，请选择“确认”。
MS 参数
7-21

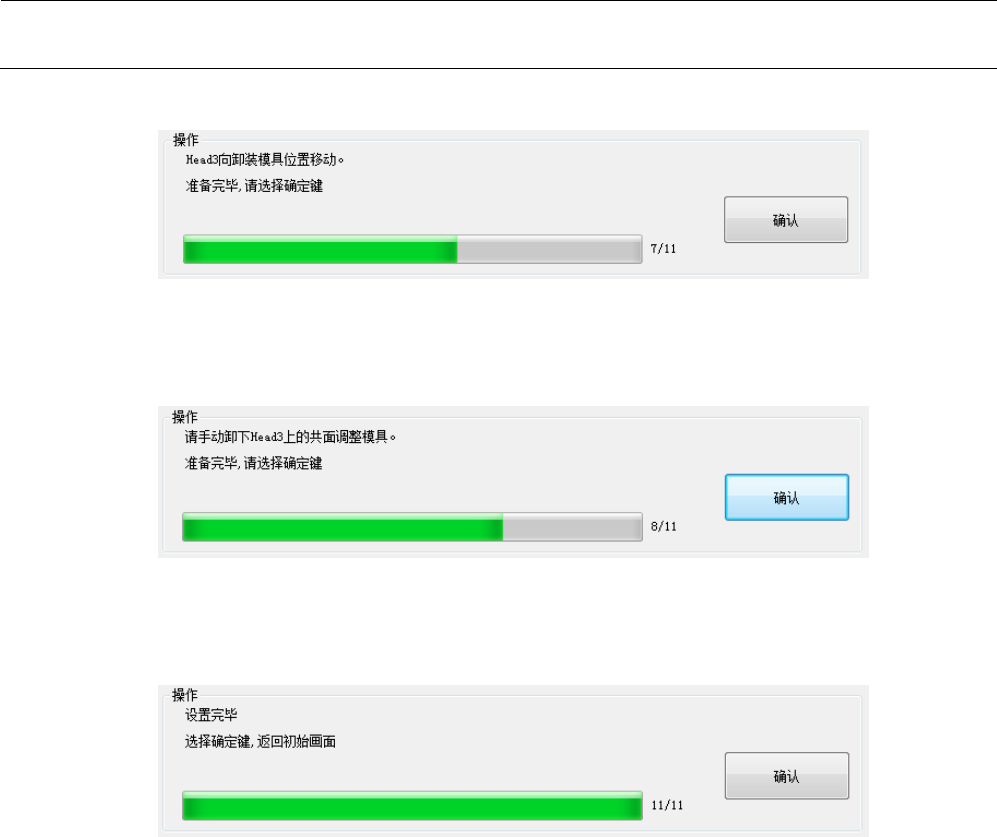

＜操作・7/11＞
Head3 移动到卸下吸嘴位置。
准备完毕，请选择“确认”。
＜操作・8/11＞
请将共面调整模具以手动安装到 Head3 上。
准备完毕，请选择“确认”。
＜操作・11/11＞
设定完毕。
经确认，返回初期画面。
