MS 参数
8-10
8-7 编辑 BOC 标记位置
8-7-1 功能
希望正确输入BOC标记位置（至小数点后4位）时使用。
该项目仅在工厂初始出货时进行调整，故请勿变更。
8-7-2 使用模具
本项目中不使用模具。
8-7-3 操作
从菜单中选择“贴片参数”－“编辑BOC标记位置”后，会显示以下的对话框。
如按“读文件”按钮，会显示打开文件的对话框，在此选择BOC标记文件。
打开文件后，调整BOC标记位置的对话框内会输入标记坐标。
MS 参数
9-1
9 版本升级
9-1 版本升级-图像
进行图像固件的版本升级。
9-1-1 操作
从菜单中选择“版本升级”－“版本升级-图像”后，会显示以下的对话框。
按“执行”按钮，打开用于进行版本升级的对话框。
（默认位置: D:\JUKI\DATA\Vision）选择文件（RS1vcs.dat），按“打开”按钮，读入文件，
向图像装置转送。
MS 参数
9-2

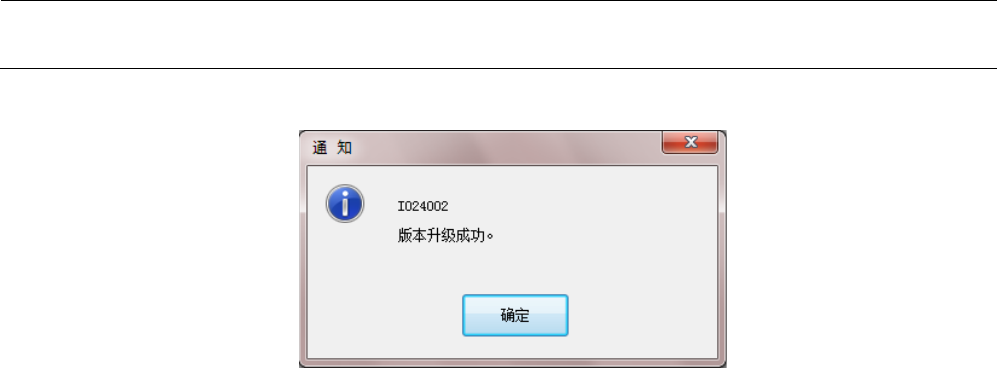

正常结束后，会显示以下的对话框信息，故请切断电源后重新启动，以确认是否已变成所转送的版本。
