MS 参数
2-2
2-2-3 贴片头参数
贴片头参数的菜单组成如下。
No.
菜单名
内容
1
ZA轴高度偏差 取得ZA轴装配位置、高度偏移量
2
激光偏移量 取得基板上面高度、激光高度
3
Head偏移量 取得贴片头的装配位置、激光装配角度
4
HMS偏移量 取得HMS装配位置和高度偏移量
5
真空校准
真空的调整
6
扩展
T
轴偏差
扩展
T
轴偏移量的取得
2-2-4 VCS 参数
VCS参数的菜单组成如下。
No.
菜单名
内容
1
VCS照明粗调 VCS的光量调整
2
S-VCS照明粗调 S-VCS的光量调整
3
调整VCS摄像机焦距偏差 取得VCS摄像机的焦距位置
4
VCS聚焦确认 VCS摄像机聚焦的确认（目前不使用）
5
调整
VCS
摄像机缩放比例
取得
VCS
摄像机的缩放比例
6
调整
VCS
摄像机偏差
取得
VCS
摄像机的装配位置
7
调整
VCS
复合识别偏差
取得
VCS
复合识别偏差
8
调整
VCS
共通参数
取得各种照明的参数（目前不使用）
9
调整
VCS
共通参数
2
设置各种照明的参数（目前不使用）
2-2-5 单元参数
单元参数的菜单组成如下。
No.
菜单名
内容
1
支撑台偏移量 取得支撑台的装配位置
2
ATC
偏移量
取得
ATC
装配位置
3
真空
-
校准偏移量
取得
VAC-CAL
位置
4
校准台偏移量
取得校准台的装配位置
5
空站台偏移量
裸芯片平台装配位置的取得
6
吸取基准位置偏移量
取得吸取基准位置
7
AWC
偏移量
取得
AWC
装配位置
8
CVS
偏移量
取得
CVS
装配位置
9
调整共面偏移量
取得共面装配位置
10
调整共面参数 设置共面性的参数
11
测力器参数 设置测力器的参数
12
测力器偏移量 取得测力器的装配位置
13
台架调整 调整台架标志装配位置
14
R-ATC偏移量 取得R-ATC装配位置
15
吸嘴
RFID
偏移量
取得吸嘴
RFID
天线装配位置
MS 参数
2-3
2-2-6 贴片参数
贴片参数的菜单组成如下。
No.
菜单名
内容
1
元件计测速度
取得激光识别时产生的每种速度的偏移量
2
T轴偏移量
T轴偏移量值的编辑
3
扩展T轴偏移量
扩展T-轴偏移量值的编辑
4
XY轴弯曲补正
XY轴弯曲校正值的编辑
5
贴片综合偏移量
贴片综合偏移量值的编辑
6
VCS贴片综合偏移量
VCS
贴片综合偏移量值的编辑
7
编辑BOC标记位置
生产程序的
BOC
标记位置的编辑
（至小数第四位）
2-2-7 版本升级
版本升级的菜单组成如下。
No.
菜单名
内容
1
版本升级-图像 图像的版本升级/降级
2
版本升级-贴片头相关 LNC120的版本升级/降级
3
版本升级-ETF/台架ID ETF、台架ID基板的版本升级/降级
4
版本升级-EBANK EBANK的版本升级/降级
5
版本升级-CNVR CNVR的版本升级/降级
6
版本升级-MTS MTS的版本升级/降级
7
程序删除-图像 图像程序的清除
MS 参数
3-1
3 初始设置
要变更“初始设置”时，需要有用户级别“修理工程师（JUKI）”的权限。
※ 对于口令，一般不对客户进行公开。

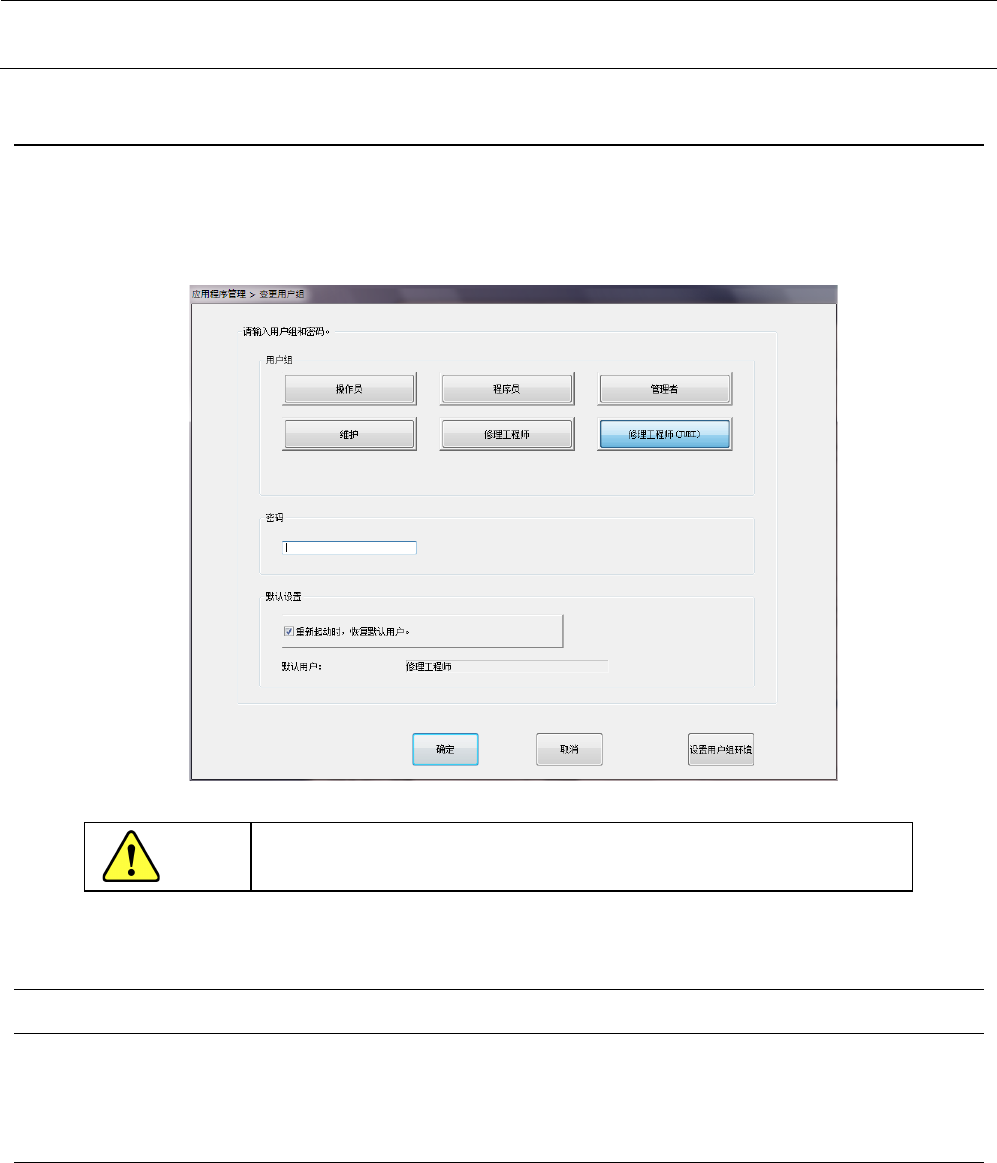

请在主机主菜单画面上选择“选项”-“变更用户组”，变更为“修理工程师（JUKI）”的用户级别。
3-1 输出文本文件
3-1-1 功能
进行参数文件输出，用于调整贴片精度。
进行XY轴弯曲补正、贴片综合偏移量等精度调整时使用。
3-1-2 操作
从主菜单中选择[初始设置]–[保存文本文件]。
于是输出D:\JUKI\CtrlParam\MspData.txt。
初始设置的变更，只有在
JUKI
有指示的情况下须实行。
如果变更内容与机器规格不配，将不能保证正常动作。
注意
