MS 参数 4-1 4 基座参数 4-1 OCC 聚焦确认 4-1- 1 功能 调整 OCC 的聚焦（ 装配高度）。 4-1- 2 使用模具 • 摄像机调整基板（ 40128108 ） 4-1- 3 操作 从菜单中选择“基座 参数”－“ OCC 聚焦确认 ”后， 会显示以下 对话框。
MS 参数
3-21
3-7 注释
3-7-1 功能
将序号、机器修订版、机器规格和出厂时的系统软件的初始版本作为注释保存。
3-7-2 操作

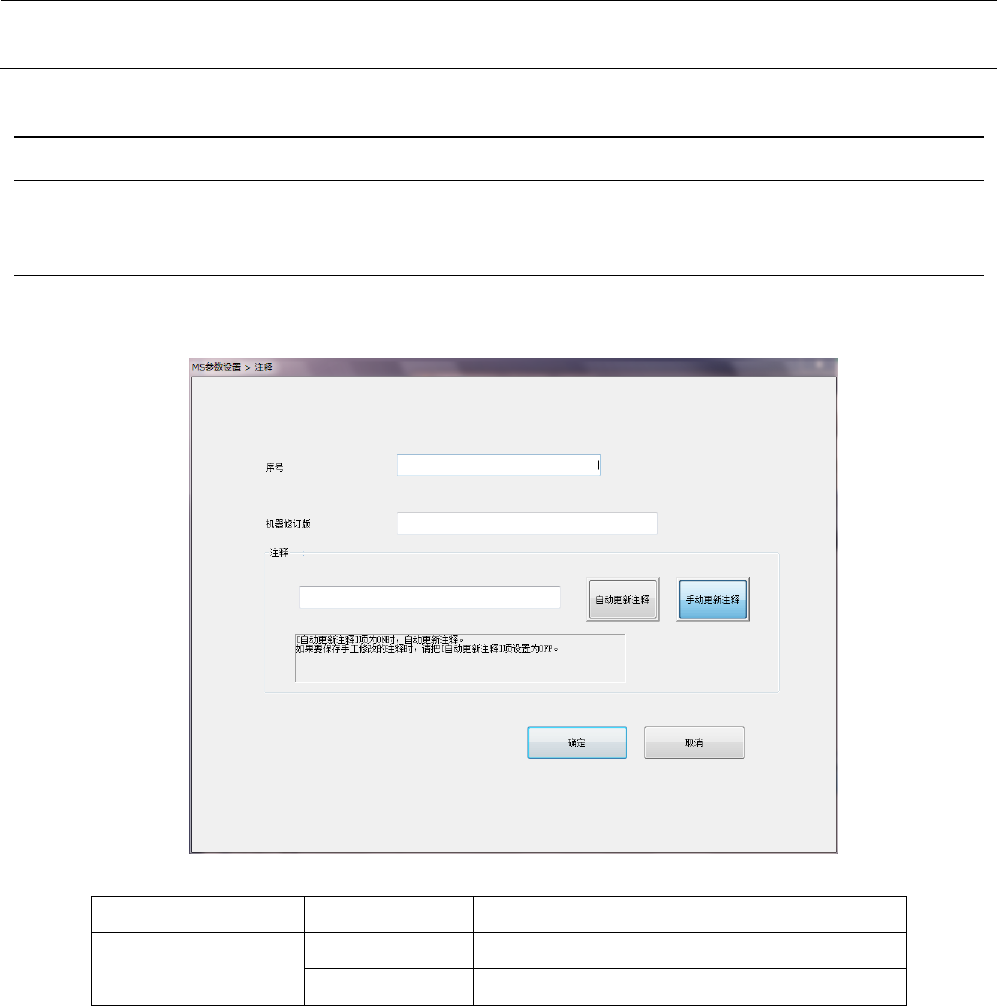

从菜单中选择“初始设置”－“注释”后，会显示如下对话框。
请利用按钮盘输入序号（15字母以内）、机器修订版本（31字母以内）、注释的初始值（31字母以内）。
项目
选择的内容
说明
注释 自动更新注释 自动更新显示机器规格、系统版本的注释
手动更新注释 手动输入注释
MS 参数
4-1
4 基座参数
4-1 OCC 聚焦确认
4-1-1 功能
调整OCC的聚焦（装配高度）。
4-1-2 使用模具
• 摄像机调整基板（40128108）
4-1-3 操作

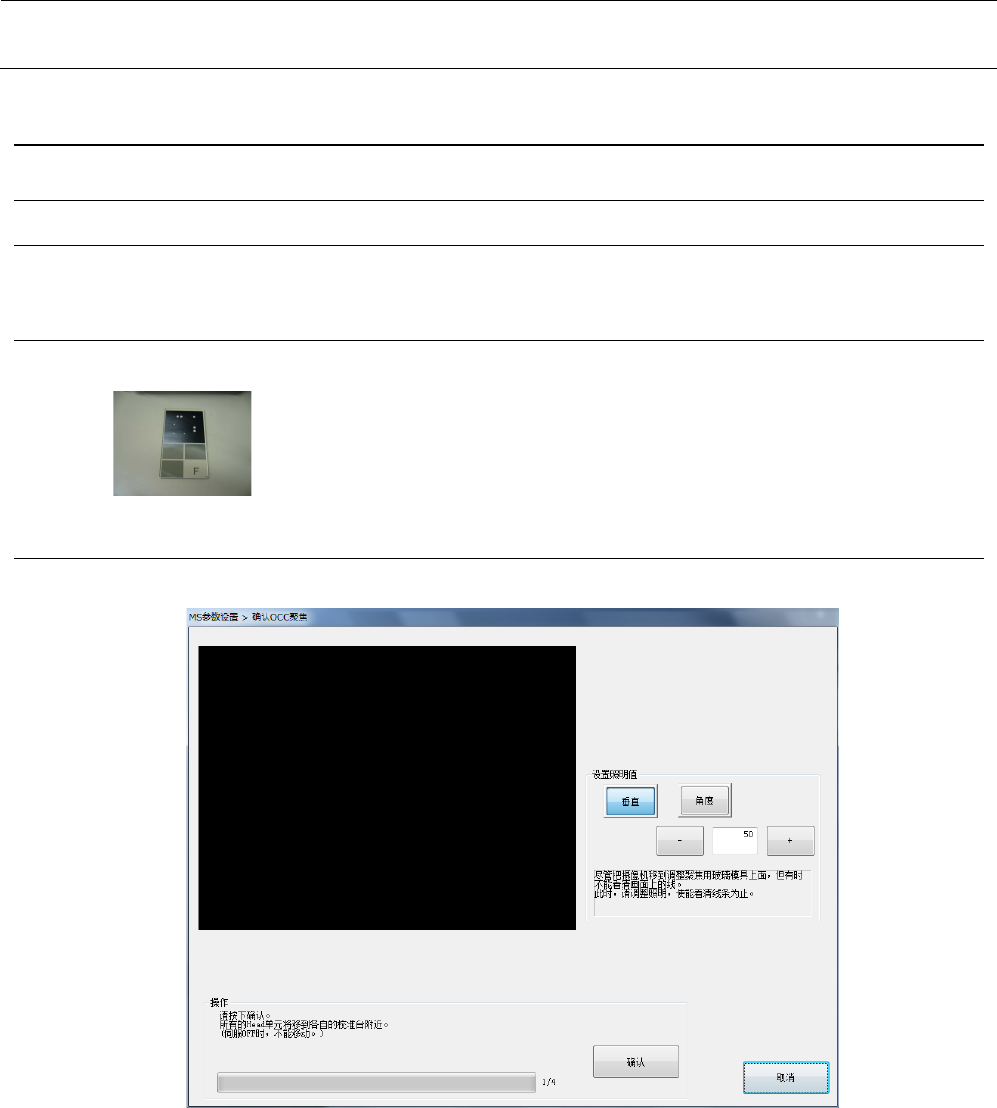

从菜单中选择“基座参数”－“OCC聚焦确认”后，会显示以下对话框。
MS 参数
4-2

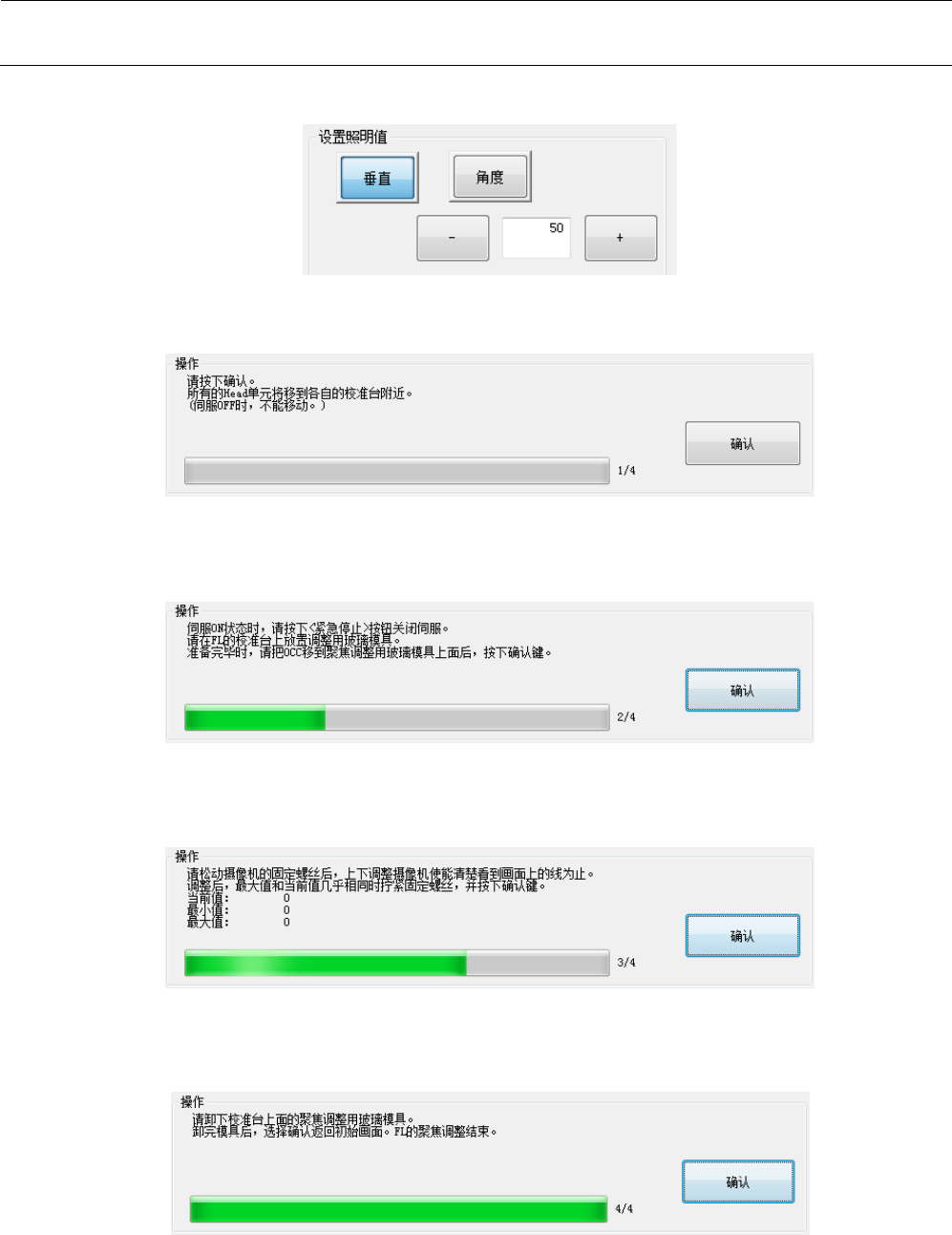

在“设置照明值”项目中对角度照明及垂直照明的光量进行调整。
＜操作・1/4＞
设备选择、照明值的设置结束后，按下“操作”框内的“确认”按钮。
选择“确认”按钮后，以 OCC 基准移动到校准台上。
＜操作・2/4＞
设备移动到校准台附近时，将显示上述操作内容。
按紧急停止按钮，使伺服处于 OFF 状态后，设置聚焦模具。
＜操作・3/4＞
松开用于固定 OCC 的螺丝，上下移动，将高度调整到当前值基本达到最大的位置上，调
整完成后，选择“确认”。
＜操作・4/4＞
选择“确认”后，会显示上述操作内容。再选择“确认”，即返还初始画面。
