MS 参数 4-8 4-4 Y 设置 4-4- 1 功能 为了取得 Y 轴原点传感器 位置的偏 差而使用 。 4-4- 2 使用模具 本设定不使用模具。 4-4- 3 操作 从菜单中选择“基座 参数 ” - “ Y 设 置”后，会显示如 下的对话框。 如选择 “操作” 项目中的 “确认” 按钮， 将进行无轴 扭转的原点 复归， 在左侧的 原点传感器位置上 结束 动作。 进行本设置时务请在尚未原点复归的状态下进行。 注意
MS 参数
4-7

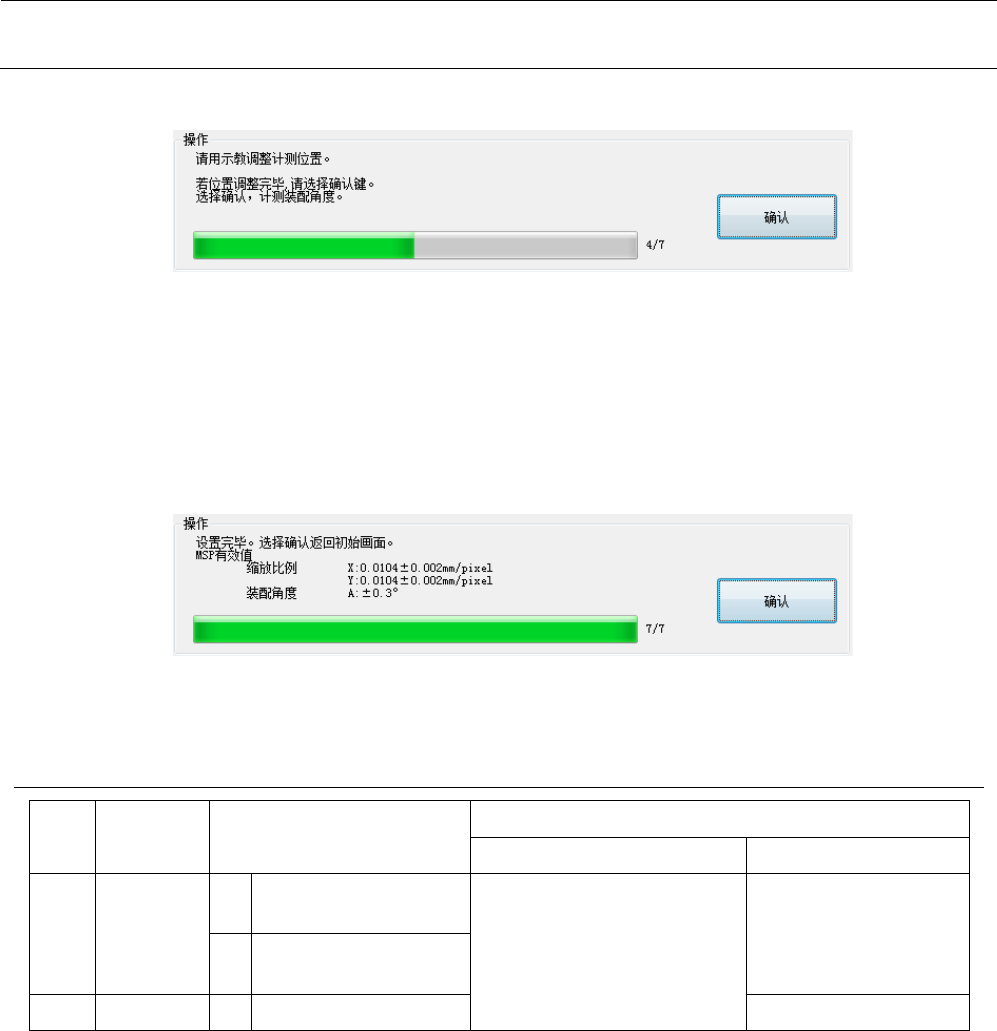

＜操作・4/7＞
利用示教进行调整，使监视器的十字光标移到标记的大致中心。
此时，如摄像机视野内出现标记以外的灰尘，要仔细擦拭摄像机调整基板，做到只看见标
记。
按下“确认”按钮，于是进行装配角度的计测。
（此时，如检测到标记以外的对象，则不能取得正确的值。）
计测结束后，机器会根据识别结果算出装配角度并进行更新。
＜操作・7/7＞
从校准台上卸下摄像机调整基板，请按“确认”按钮。
4-3-4 MSP 容许值
No.
项目
MSP
容许值
MSP
值不良时
出现的问题
出问题的原因
1
缩放比例
X
0.0104±0.002mm/
Pixel
因OCC摄像机的图像识别
精度不良，导致各MSP值出
现偏离以及贴片精度不良
OCC本身、摄像机调
整基板的伤痕等
Y
0.0104±0.002mm/
Pixel
2
装配角度
A
±0.3° OCC装置的装配
MS 参数
4-8
4-4 Y 设置
4-4-1 功能
为了取得Y轴原点传感器位置的偏差而使用。
4-4-2 使用模具
本设定不使用模具。
4-4-3 操作
从菜单中选择“基座参数”-“Y设置”后，会显示如下的对话框。
如选择“操作”项目中的“确认”按钮，将进行无轴扭转的原点复归，在左侧的原点传感器位置上结束
动作。
进行本设置时务请在尚未原点复归的状态下进行。
注意
MS 参数
4-9
4-5 直角调整
4-5-1 功能
获得XY轴伸缩方向的校正系数。调整合并的XY轴的与基板标记的直角。
本项目只有在JUKI公司有指示时才要进行变更。
更换Y轴原点传感器后，请根据QA表“Y轴原点传感器的位置”进行操作。
4-5-2 使用模具
• JX-350贴片精度调整基板(基板组装40092139和40092140)
标记间隔 X=560mm Y=300mm
4-5-3 操作
从菜单中选择“基座参数”-“直角调整”后，会显示如下的对话框。
在进行本设置前请务必设置「支撑台偏移量」。
如果不取得上述偏移量，则不能传送刻度基板。
关于「支撑台偏移量」，请参照后述的「7 单元参数 / 7-1 支撑台偏
移量」。
注意
