MS 参数
5-2

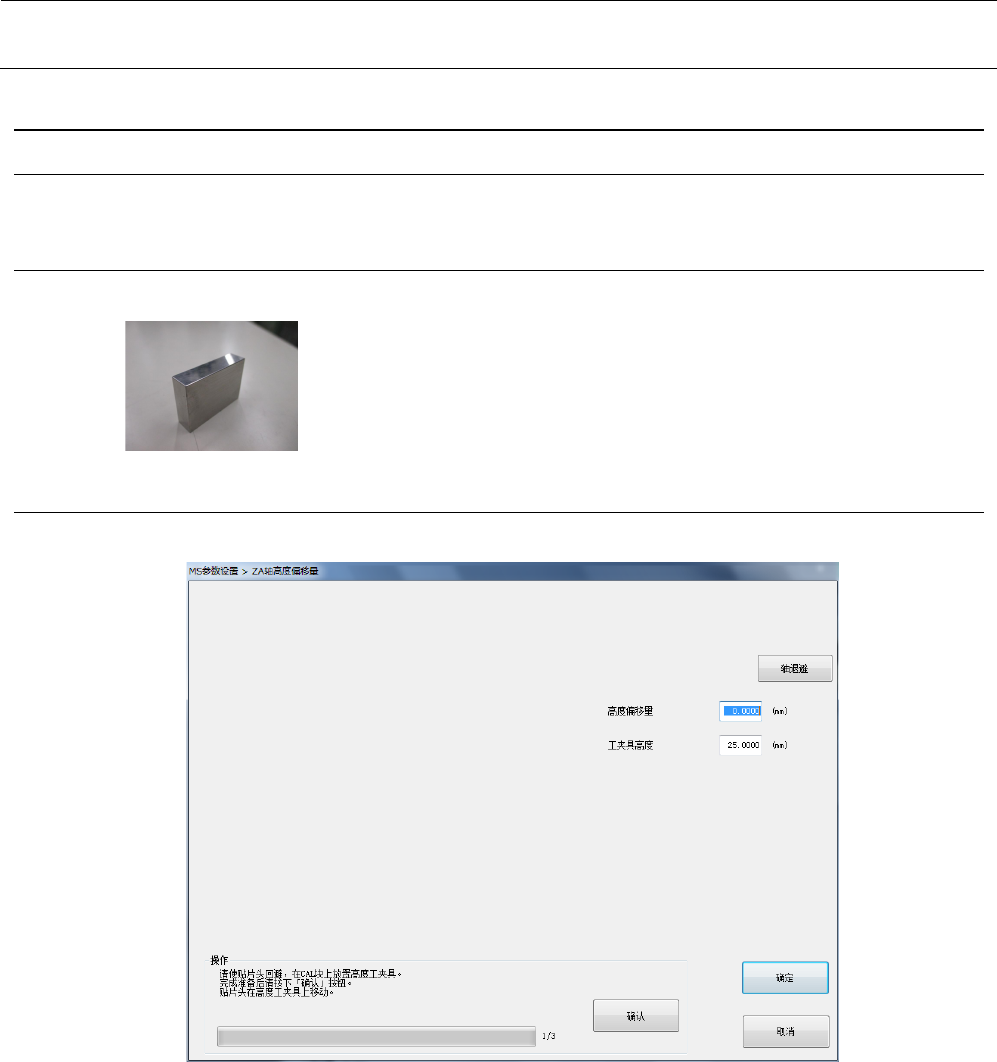

5-1 ZA 轴高度偏移量
5-1-1 功能
取得ZA 轴高度偏差。
5-1-2 使用模具
• 块规25mm（40186735）
5-1-3 操作
从菜单中选择“贴片头参数”－“ZA 轴高度偏差”后，会显示设置ZA轴高度偏移量的对话框。
MS 参数
5-3

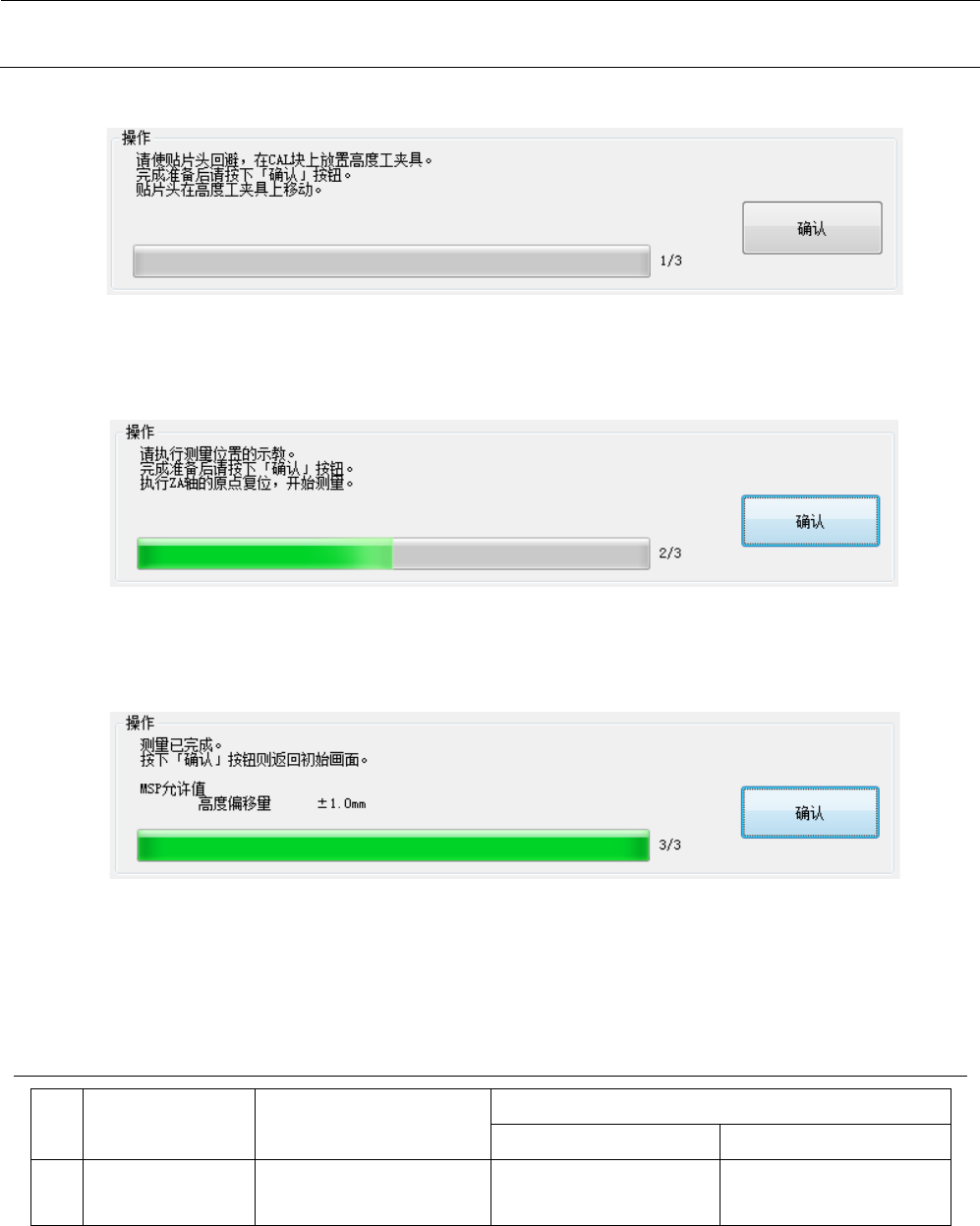

＜操作・1/3＞
请把 ZA 轴高度模具安置在校准块的中心。
完成准备后，请选择确认。选择确认后，贴装头以 L3 贴装头基准移动到校准块上。
＜操作・2/3＞
如测量位置出现偏离，请进行测量位置的示教。
完成准备后，请选择确认。进行 ZA 轴的原点复归，进行 ZA 轴高度偏移量的获取。
＜操作・3/3＞
设定结束。选择“确认”，即返还初始画面。
请选择贴装头退避，使贴装头避让后去除高度模具。
如选择 OK，会将所取得的 ZA 轴高度偏移量考虑在内进行 ZA 轴的原点复归。如选择取消，
则放弃所取得的偏移量，按照取得前的 ZA 轴高度偏移量进行原点复归。
5-1-4 MSP 容许值
No.
项目
MSP
容许位置
MSP
值不良时
出现的问题
调整（检测）项目
1
高度偏移量 ±1.0mm 贴装头压坏
激光识别故障
ZA轴的组装
确认模具高度
MS 参数
5-4

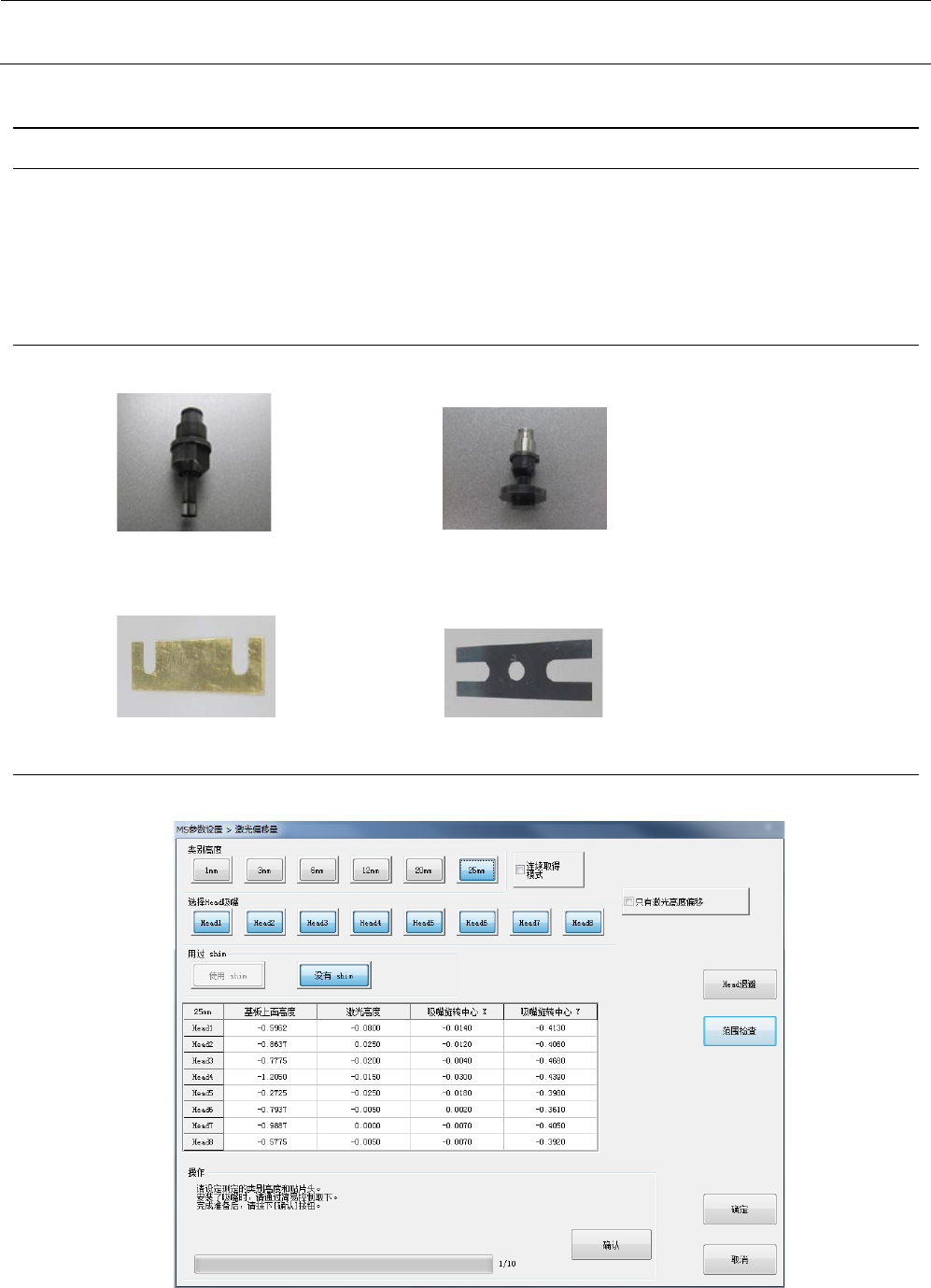

5-2 激光偏移量
5-2-1 功能
本项目用于取得基板上面高度、激光高度、吸嘴旋转中心、Head角度偏移量。
※ 更换吸嘴时，会出现有无送料器的询问，一旦选择“无送料器”，则在发生错误之前不再询问有无
送料器。
※ 进行校准台上是否放有模具等的确认时，请点击“Head退避”按钮再进行确认。
5-2-2 使用模具
• 模具吸嘴 RS1（40185343） • 模具吸嘴 LNC（40185344）
• 垫片① t0.3（40001312） • 垫片② t0.03（E3021721000）
※不使用头部RevA向前。 ※不使用头部RevA向前。
5-2-3 操作
从菜单中选择“贴片头参数”－“激光偏移量”后，会显示设置激光偏移量的对话框。
