MS 参数
6-1
6 VCS 参数
6-1 VCS 光量粗调整
设定VCS（LED）的基准光量。
如果设定值错误的话，视觉识别异常发生。
6-1-1 功能
进行VCS的各LED照明亮度调整。

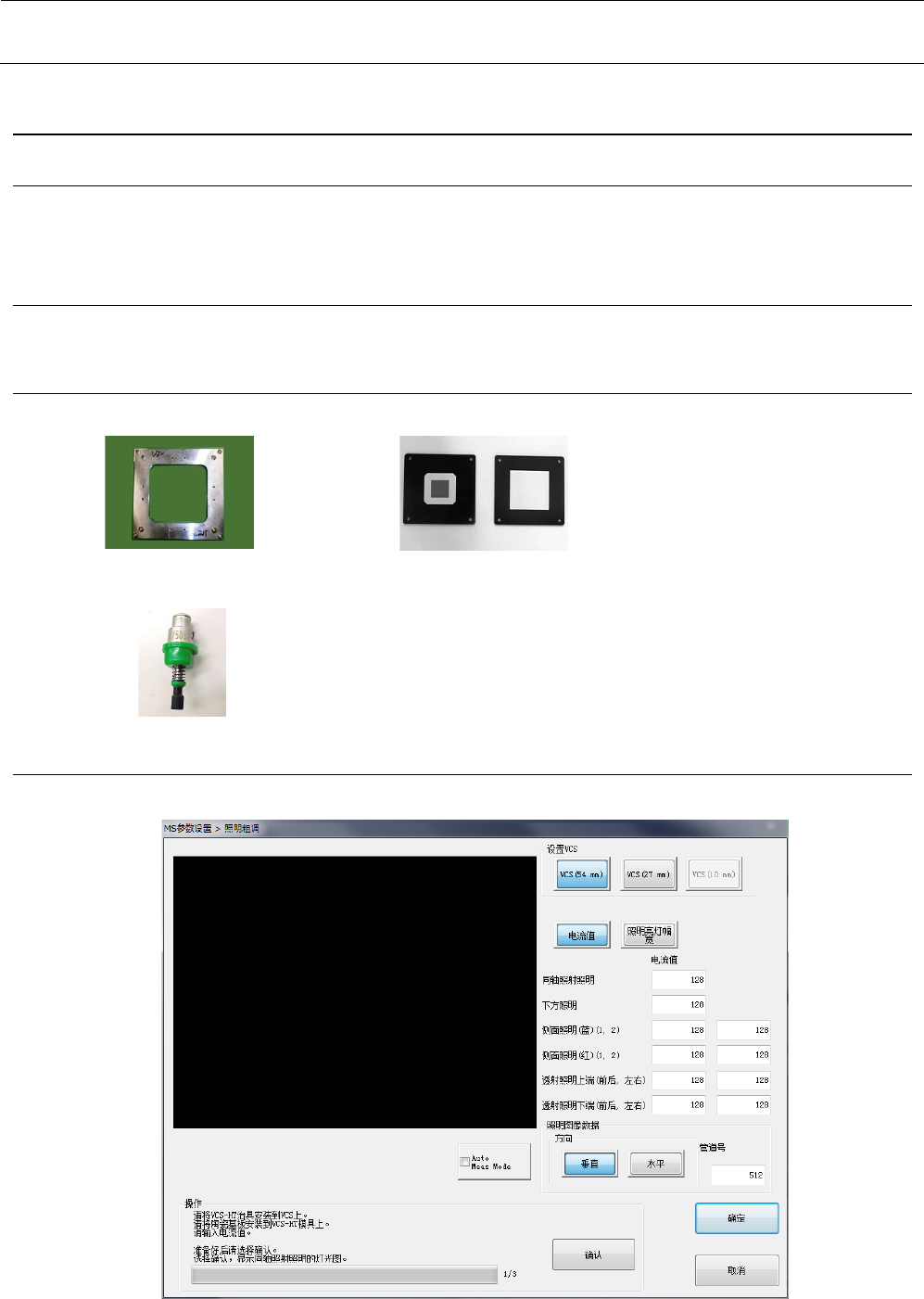

6-1-2 使用模具
• VCS HT模具（40097735） • VCS模具板D（E21399980A0）
• 7505吸嘴（40183425）
6-1-3 操作
从菜单中选择“VCS参数”－“VCS照明粗调”后，会显示以下的VCS光量粗调对话框。
MS 参数
6-2
※ 自动取得模式生效时，将连续重复取得动作，最多30次，如能进入调整值内即正常结束，如在30次
以内不能进入调整值内，则显示错误。显示错误时，请再次以自动取得模式执行。
1)
同轴照射照明
请按照以下的程序进行调整。
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的“VCS参数”→“VCS照明粗调”。
③ 在“VCS位置”、“设置VCS”项目，选择调整的VCS的种类。
④ 选择“同轴照射照明”的电流值。
⑤ 在照明图上设定为“垂直方向”，管道号： 512(54mm、27mm)、1024(10mm)。
⑥ 选择确认之后，显示视觉监视器照明图，确认是否在MAX_LVL在120±2(54mm、27mm)、105±
2(10mm)的范围内。
⑦ 如果在范围外时，变更“同轴照射照明”的电流值，请重新取得照明图。
⑧ 如果在范围内时，不变更“同轴照射照明”的电流值，取得10次照明图，确认所有的MAX_LVL在
范围内。
2)
下方照明
请按照以下的程序进行调整。
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的“VCS参数”→“VCS照明粗调”。
③ 在“VCS位置”、“设置VCS”项目，选择调整的VCS的种类。
④ 请选择“下方照明”的电流值。
⑤ 用照明图数据设定“水平方向”，管道号： 512(54mm、27mm)、1024(10mm)。
⑥ 选择了确认之后，在视觉监视器上显示照明图，请确认是否在MAX_LVL为130±2(54mm)、120±
2(27mm、10mm)的范围内。
⑦ 如果在范围外时，变更“下方照明”的电流值，请重新取得照明图。
⑧ 如果在范围内时，不变更“下方照明”的电流值，取得10次照明图，请确认所有的MAX_LVL在范
围内。

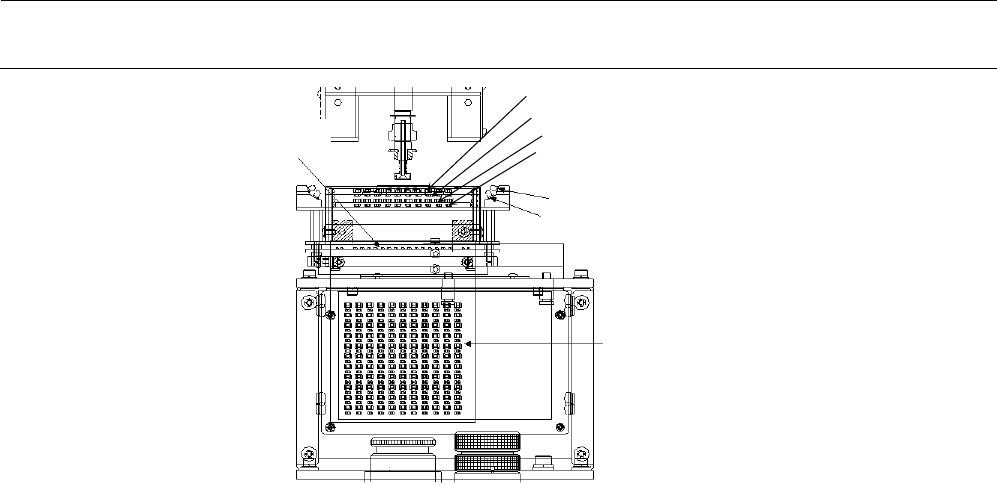

下方照明
透射照明 (上段)
透射照明 (下段)
侧面照明蓝 (1 段)
侧面照明红 (2 段)
侧面照明蓝 (2 段)
侧面照明红 (1 段)
同轴照射照明
MS 参数
6-3
3)
侧面照明（蓝）
侧面照明（蓝）分为上下2段，进行各个独立的调整。
请按照以下的程序进行调整。
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的“VCS参数”→“VCS照明粗调”。
③ 在“VCS位置”、“设置VCS”项目，选择调整的VCS种类。
④ 请选择“侧面照明（蓝）”左测（第1段）的电流值。
⑤ 用照明图数据设定“垂直方向”，管道号： 512(54mm、27mm)、1024(10mm)。
⑥ 选择了确认之后，视觉监视器上显示照明图，请确认是否是在MAX_LVL为155±3(54mm)、55±
2(27mm、10mm)的范围内。
⑦ 如果在范围外时，变更“侧面照明（蓝）1”的电流值，重新取得照明图。
⑧ 如果在范围内时，不变更“侧面照明（蓝）1”的电流值，取得10次照明图，确认所有MAX_LVL
在范围内。
⑨ 如果是54mm视野VCS，请将调整过的电流值乘以2倍再输入。
注）不能用电流值进行调整时，请将照明亮灯范围从128改为64再从新调整电流值。
⑩ 请选择“侧面照明（蓝）”右侧（第2段）的电流值。
⑪ 用照明图数据设定“垂直方向”，管道号： 512(54mm、27mm)、1024(10mm)。
⑫ 选择了确认之后，视觉监视器上显示出照明图，请确认在MAX_LVL为120±3(54mm)、155±
2(27mm
、10mm)的范围内。
⑬ 如果在范围外时，变更“侧面照明（蓝）2”的电流值，请重新取得照明图。
⑭ 如果在范围内时，不变更“侧面照明（蓝）2”的电流值，取得10次照明图，请确认所有MAX_LVL
都在范围内。
⑮ 如果是54mm视野VCS，请将调整过的电流值乘以2倍再输入。
注）不能用电流值进行调整时，请将照明亮灯范围从128改为64再从新调整电流值。
4)
侧面照明（红）
侧面照明（红）分为上下2段，进行各个独立的调整。
请按照以下的程序进行调整。
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的“VCS参数”→“VCS照明粗调”。
③ 在“VCS位置”、“设置VCS”项目，选择调整的VCS种类。
④ 请选择“侧面照明（红）”左测（第1段）的电流值。
⑤ 用照明图数据设定“垂直方向”，管道号： 512(54mm、27mm)、1024(10mm)。
⑥ 选择了确认之后，视觉监视器上显示照明图，请确认是否是在MAX_LVL为230±2(54mm)、65±
2(27mm、10mm)的范围内。
⑦ 如果在范围外时，变更“侧面照明（红）1”的电流值，重新取得照明图。
⑧ 如果在范围内时，不变更“侧面照明（红）1”的电流值，取得10次照明图，确认所有MAX_LVL
在范围内。
⑨ 请选择“侧面照明（红）”右侧（第2段）的电流值。
⑩ 用照明图数据设定“垂直方向”，管道号： 512(54mm、27mm)、1024(10mm)。
⑪ 选择了确认之后，视觉监视器上显示出照明图，请确认在MAX_LVL为230±2(54mm)、100±
2(27mm、10mm)的范围内。
⑫ 如果在范围外时，变更“侧面照明（红）2”的电流值，请重新取得照明图。
⑬ 如果在范围内时，不变更“侧面照明（红）2”的电流值，取得
10次照明图，请确认所有MAX_LVL
都在范围内。
