MS 参数
6-9
6-3 调整 VCS 摄像机焦点偏差
6-3-1 功能
取得VCS摄像机识别元件时的焦点位置。
仅对10mmVCS进行。
6-3-2 使用模具
• 摄像机调整基板（40128108） • 7508吸嘴（40183428）
6-3-3 操作
从菜单中选择“VCS参数”－“调整VCS摄像机焦距偏差”后，会显示以下的调整VCS摄像机焦点偏
差对话框。
MS 参数
6-10
建议打开护罩操作。

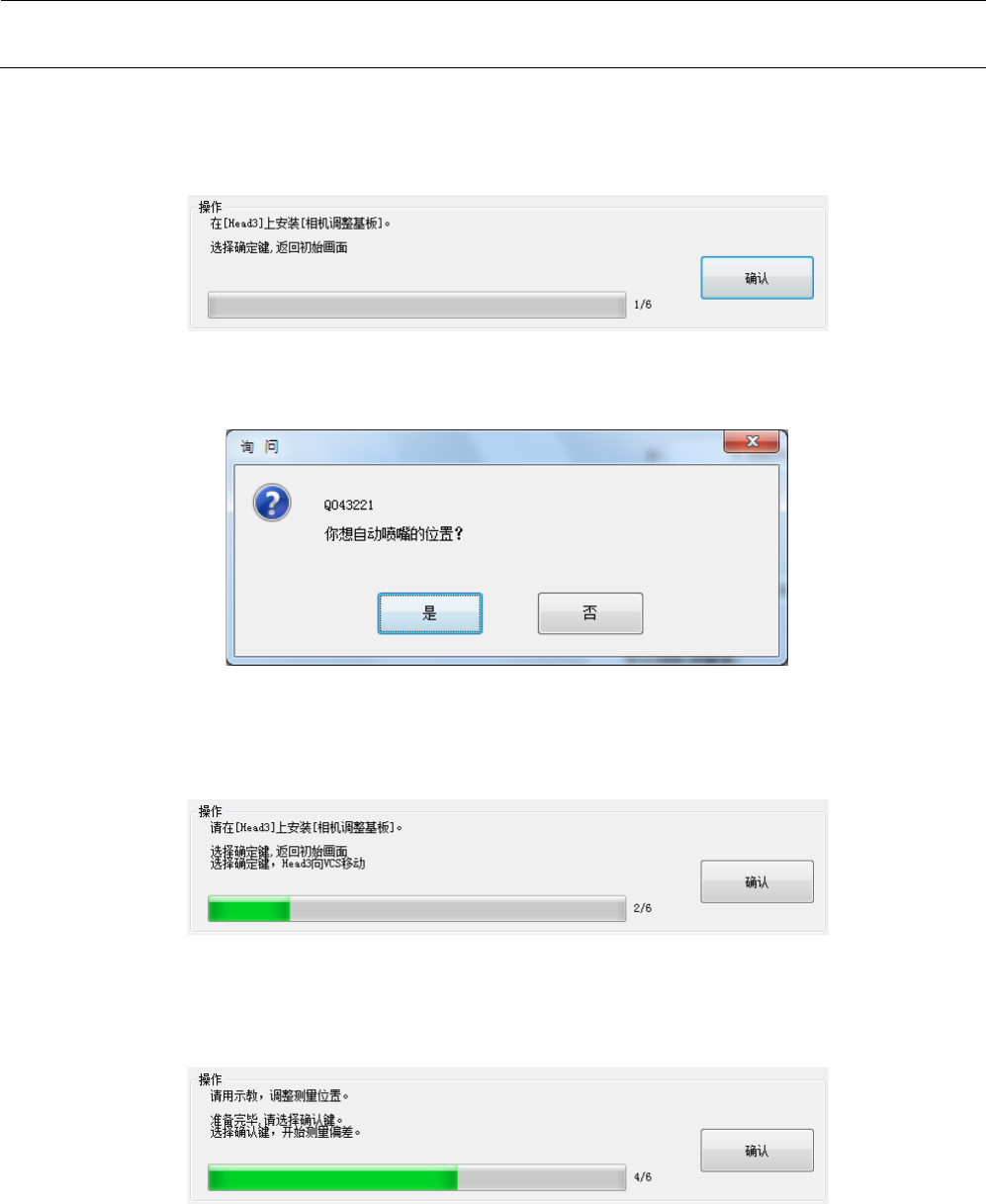

＜操作・1/6＞
完成准备后，请选择确认。
选择确认后，会出现指示，要求将 7508 号吸嘴安装在。
是：当 7508 吸嘴已分配给 ATC 时，进行吸嘴更换。
否：Head 移动到吸嘴安装位置。请用手动 Head3 上安装吸嘴。
＜操作・2/6＞
Head 移动到吸嘴安装位置。请用手动使 Head3 吸取治具。
安装后选择“OK”， Head 即移动到 VCS 上。
＜操作・4/6＞
请对测量位置作示教。
示教可以对 Head3 的 XY 轴、
θ
轴实施。
选择确认后，进行焦点位置的测量。
发生识别错误时或测量结果超出容许范围时，从测量位置示教开始重来。
MS 参数
6-11

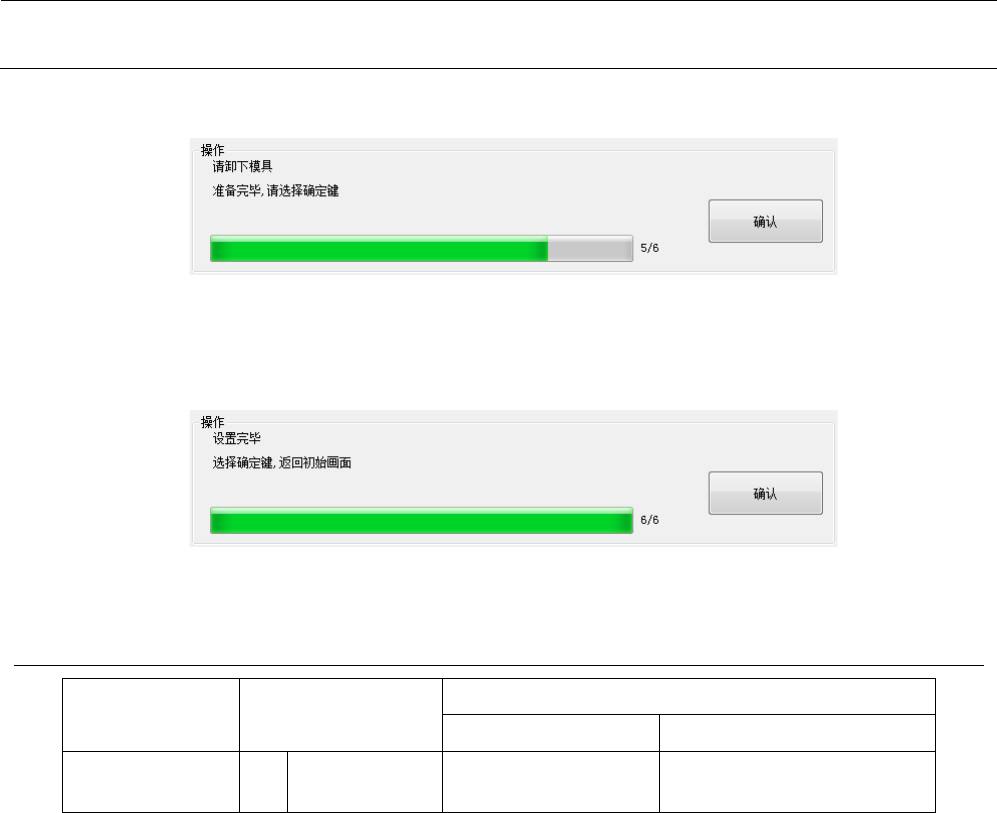

＜操作・5/6＞
卸下治具后，进行吸嘴的拆卸。
如吸嘴是自动安装的，则自动归还。
＜操作・6/6＞
选择了确认之后，返回初期设置画面。
6-3-4 MSP 容许值
项目
MSP
容许值
MSP
值不良时
出现的问题
检测项目
摄像机焦点偏差
Z
-1.2mm ～
+2.0mm
贴片精度不良
输入模具的伤痕、脏污等。
VCS镜头的伤痕、脏污等
