NPM-W2 20170725 - 第24页

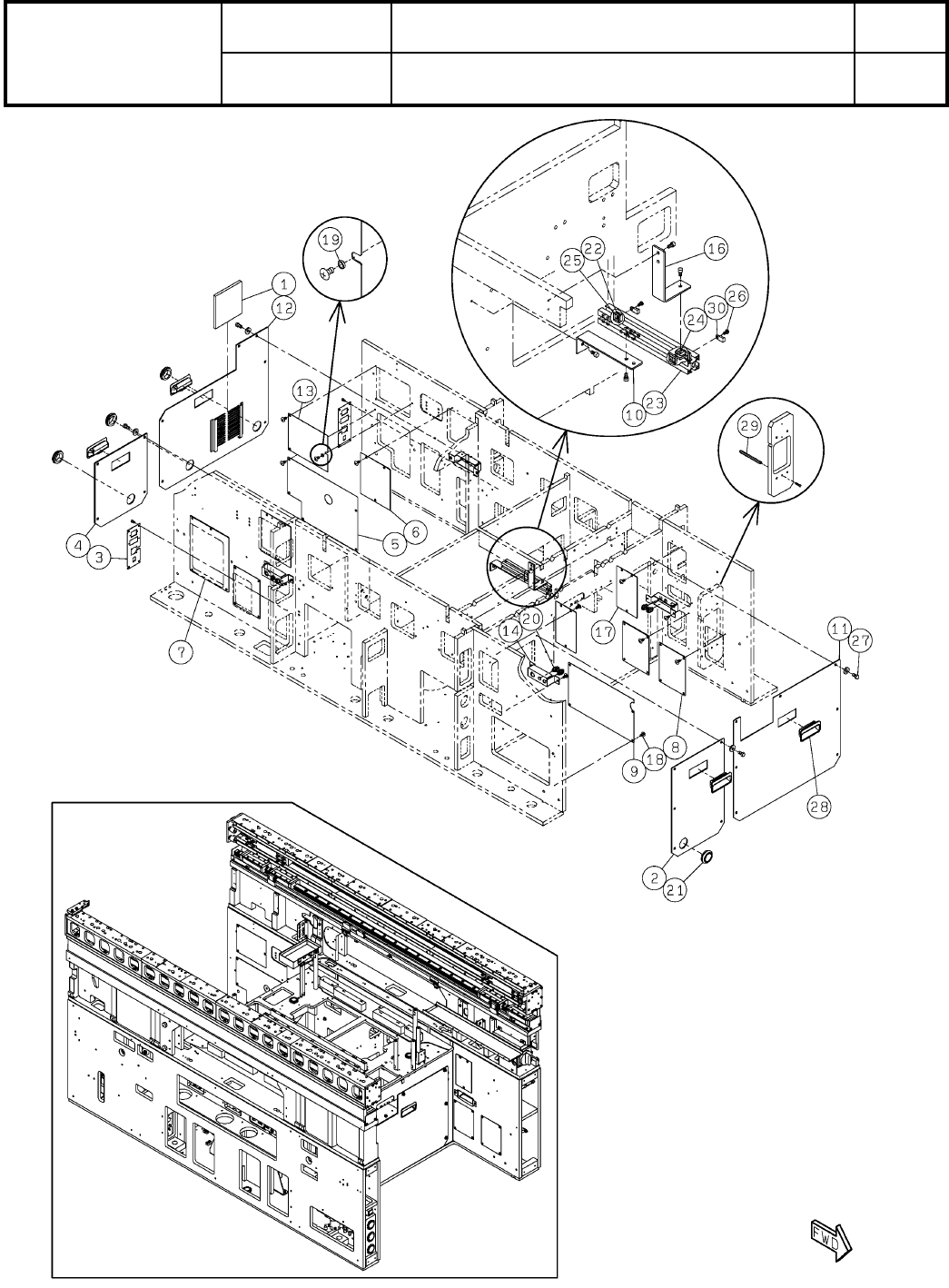

1-B 本体部:NPM-W2 MainBody :NPM-W 2 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610154874AA セクションNo. PARTS LAYOUT Section No. - - S3 ( KN610154874AA-26-2 )
Ref
No.
Remarks R
1
Q'ty
1-A
本体部:NPM-W2
MainBody:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610154874AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
4
1 MTPB002370AA
BRACKET
2
2 N210182331AC
BRACKET
1
3 N210151294AA
BRACKET
1
4 MTPB005725AA
PLATE
1
5 N210198163AB
BRACKET
1
6 MTPB001677AA
COVER
1
7 MTPB014369AA
BRACKET
2
9 MTPB001325AB
COVER
2
10 MTPB001326AB
FRAME
1
11 N610155005AP
PIN
43
13 N510020618AA MMS6-15
PIN
2
14 N510020620AA MMS6-25
SCREW
1
15 N510018285AA
Cross recessed Truss head machine screw M5X10-4.8 A2S (Trivalent)
SENSOR
2
16 N510042548AA
S
E3ZS-T81A-1
SPACER
1
17 N510037914AA ASF-5125E
BOLT
17
18 N510017538AA
SSS 003 Hexagon socket button head screw M5X10-10.9 A2J (Trivalent)
CLIP
177
19 N510014805AA THM1SC
CABLE-SUPPORT
17
20 N510059360AA KR8G5-5
CABLE-SUPPORT
2
21 N510036520AA FT11
S2
--
( KN610154874AA-26-1 )
1-B
本体部:NPM-W2
MainBody:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610154874AA
セクションNo.
PARTS LAYOUT
Section No.
--
S3
( KN610154874AA-26-2 )
Ref
No.
Remarks R
1
Q'ty
1-B
本体部:NPM-W2
MainBody:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610154874AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
FILTER
1
1 N210097217AA
A
PS/300
COVER
1
2 N210182329AA
BRACKET
2
3 N210142889AD
COVER
1
4 N210182330AA
COVER
1
5 N210198186AB
COVER
2
6 MTPB002371AA
COVER
1
7 N210183572AA
COVER
3
8 N210142897AB
COVER
1
9 N210198187AA
BRACKET
1
10 N210142901AA
COVER
1
11 N210182332AA
COVER
1
12 MTPB001182AB
COVER
1
13 N210161870AA
BRACKET
4
14 N210142915AB
BRACKET
1
16 N210200094AA
COVER
2
17 MTPB002372AA
SCREW
48
18 N510018285AA
Cross recessed Truss head machine screw M5X10-4.8 A2S (Trivalent)
SPACER
1
19 N510031811AA CB-502E
JOINT
8
20 N510066694AA KQ2E06-00A
GROMMET
4
21 N510056668AA C-30-SG-42A-EP-UL
NUT
2
22 N510013282AA SFN-TS4
FRAME
1
23 N510015246AA SFF-304 L=240
NUT
5
24 N510013281AA SFN-TS5
CAP
7
25 KXF0ATFAA00 SFA-906
BOLT
2
26 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
BOLT
23
27 N510067781AA Low Head Cap Screw M6X12-8.8 A2J(Trivalent)
PULL
4
28 N510062503AA AP-268-2-Black
SPACER
1
29 N510037916AA ASF-5110E
CLIP
2
30 KXF0BLPAA00 TA1S8-M
S4
--
( KN610154874AA-26-2 )
