124- B 基板ホルダデュアル対応:NPM-W2 Board Holder For Dual:NPM -W 2 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610164025AA セクションNo. PARTS LAYOUT Section No. - - O415 ( KN610164025AA-06-2 )
Ref
No.
Remarks R
1
Q'ty
124-A
基板ホルダデュアル対応:NPM-W2
Board Holder For Dual:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610164025AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
4
1 N210199313AC
PLATE
4
2 N210194247AA
PLATE
4
3 N210194248AA
BLOCK
4
4 N210199560AB
GUIDE
8
5 N210199561AA
SPRING
4
6 N210152801AA
PIN
4
7 N210199562AB
GUIDE
8
8 N210199565AB
BRACKET
4
9 N210199563AC
BRACKET
4
10 N210199564AB
COVER
4
11 N210171451AA
BEARING
8
12 KXF0E0T6A00 623ZZ
CABLE-SUPPORT
32
13 N510048517AA FT4
SPACER
8
14 N510015330AA CF-303E
O414
--
( KN610164025AA-06-1 )

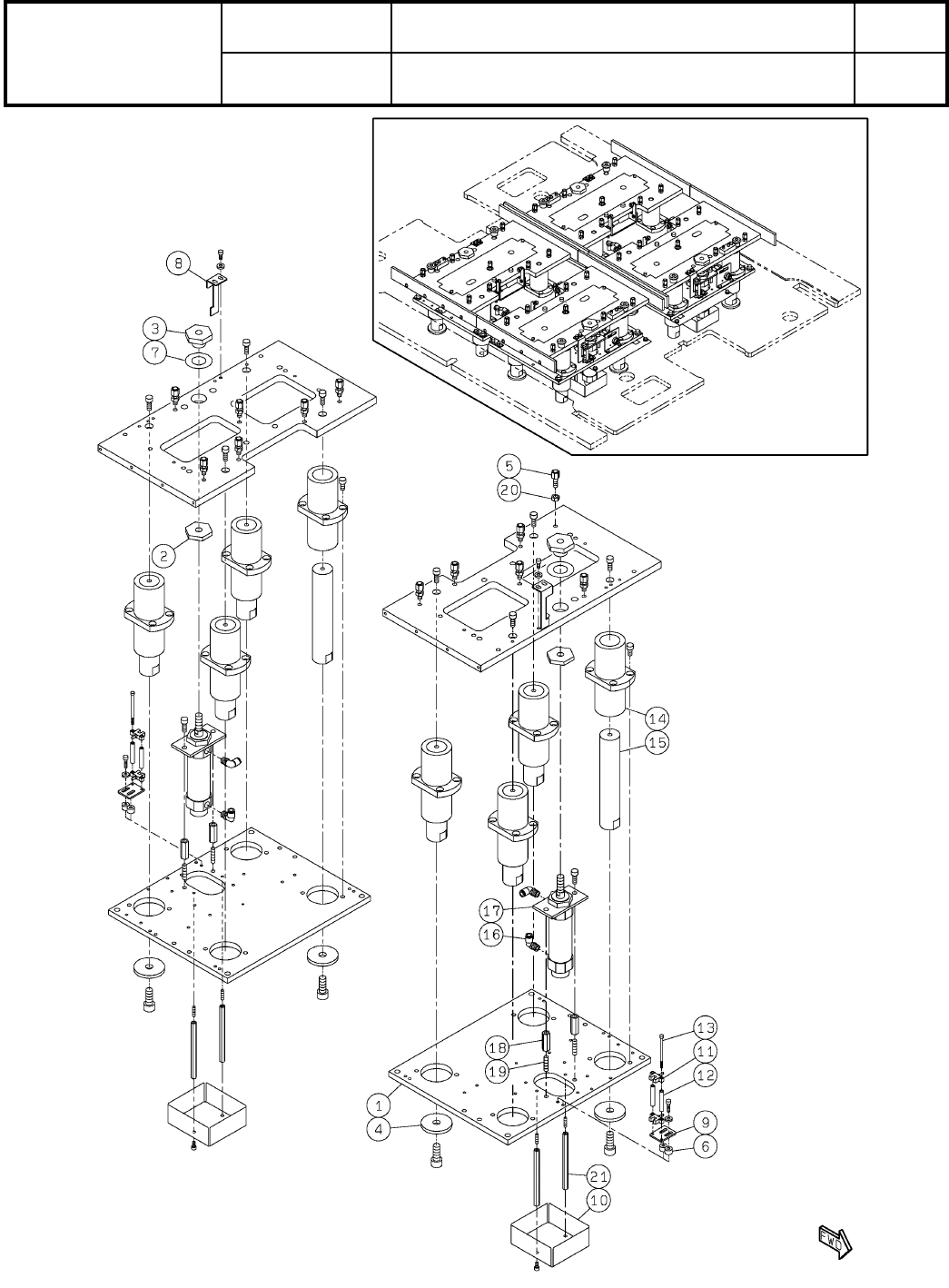

124-B
基板ホルダデュアル対応:NPM-W2
Board Holder For Dual:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610164025AA
セクションNo.
PARTS LAYOUT
Section No.
--
O415
( KN610164025AA-06-2 )
Ref
No.
Remarks R
1
Q'ty
124-B
基板ホルダデュアル対応:NPM-W2
Board Holder For Dual:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610164025AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
4
1 N210199312AA
CYL-NUT
4
2 N210161422AA
CYL-NUT
4
3 N210122004AA
WASHER
8
4 N210139772AA
BOLT
32
5 N210161058AB
WASHER
8
6 N210162247AA
WASHER
4
7 N210170136AA
DOG
4
8 N210159009AB
PLATE
4
9 N210159010AA
COVER
4
10 N210159011AA
SENSOR
8
11 MTNS000233AA EE-SX950-C2J-R 0.3M
SPACER
8
12 N510030908AA CB-335E
BOLT
8
13 N510017335AA
Hexagon socket head cap screw M3X55-10.9 A2J (Trivalent)
LINEAR-BUSH
16
14 N510048348AA CFTBCW-30UU
SHAFT
16
15 N510064588AA LSW30g6-163-M6-M10-SC148
JOINT
16
16 N510066470AA KQ2L06-01AS
CYLINDER
4
17 N510068620AA CM2F32-50Z
SPACER
8
18 N510038214AA ASF-630E
SCREW
8
19 XXE6D25FT
Hexagon socket set screw Cup point M6X25-45H SOB
NUT
32
20 N510027139AA
Hexagon nut Type-1 Best class M6X0.75-6H-A2-70
SPACER
8
21 N510019891AA ASF-4100E
O416
--
