Manual do usuário S IPLACE Série HF 2 Segurança do funcionamen to Vers ão d e so ftw are S R.50 x.x x 2.2 Chapas de aviso Edição 01/2006 PT 46 2.2.8.2 Chap a de aviso W207 na limit ação da corrent e de ligação de aliment…
Manual do usuário SIPLACE Série HF
Versão de software SR.50x.xx 2 Segurança do funcionamento
Edição 01/2006 PT 2.2 Chapas de aviso
45
2.2.8 Chapa de aviso W207
2
Pos. W207 nas Figs. 2.2 - 11 e 2.2 - 12, nº do artigo 03009346-01
(quant. por máquina: 2 por HF, 3 por HF/3)
2.2.8.1 Chapa de aviso W207 na unidade do eixo
2

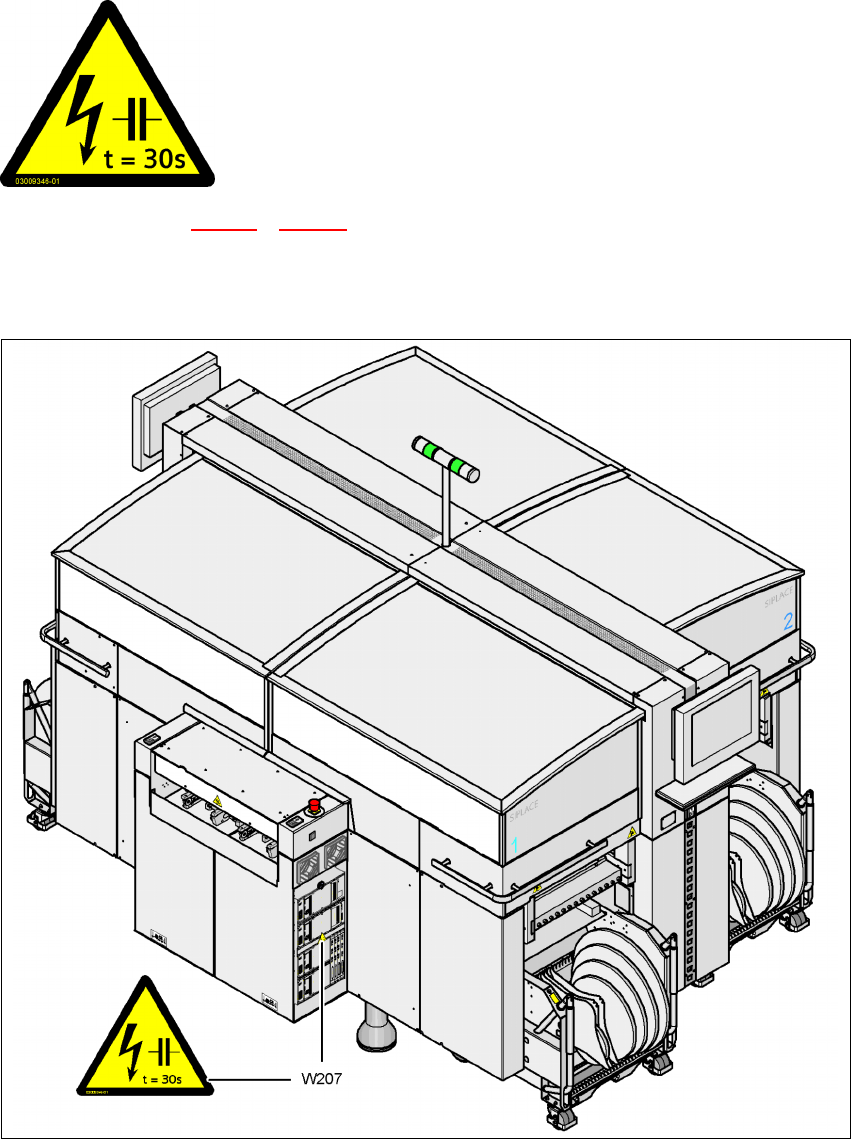

Fig. 2.2 - 11 Chapa de aviso W207 no disco de Makrolon da unidade do eixo
Pos. W207, Nº do artigo 03009346-01
2
2
TENSÃO DA REDE!
Desligar o interruptor principal e aguardar 30 segundos, até que
os condensadores tenham descarregado.
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.2 Chapas de aviso Edição 01/2006 PT
46
2.2.8.2 Chapa de aviso W207 na limitação da corrente de ligação de alimentação
de corrente elétrica
2

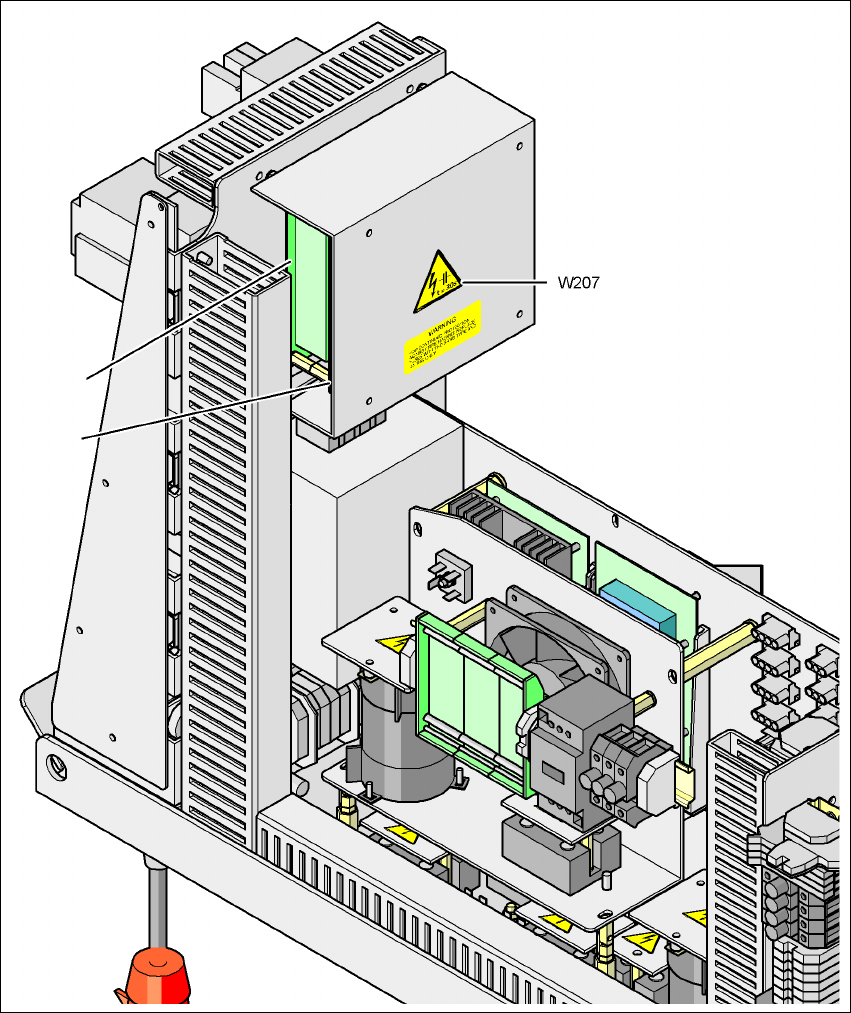

Fig. 2.2 - 12 Chapa de aviso W207 na limitação da corrente de ligação de alimentação de corrente elétrica
Pos. W207, Nº do artigo 03009346-01
PCI 1 Placa, transformador da limitação da corrente de ligação
PCI 2 Placa, servo da limitação da corrente de ligação
PCI 2
PCI 1
Manual do usuário SIPLACE Série HF
Versão de software SR.50x.xx 2 Segurança do funcionamento
Edição 01/2006 PT 2.2 Chapas de aviso
47
2.2.9 Chapa de aviso W208 "Classe de Laser 2" no transporte da PCI
2
Chapa de aviso W208 "Classe de Laser 2" no transporte das PCI na Fig. 2.2 - 13, nº do artigo
03009347-01 (quant. por máquina: 4 para o transporte duplo, 2 para o transporte simples)
2
2
2

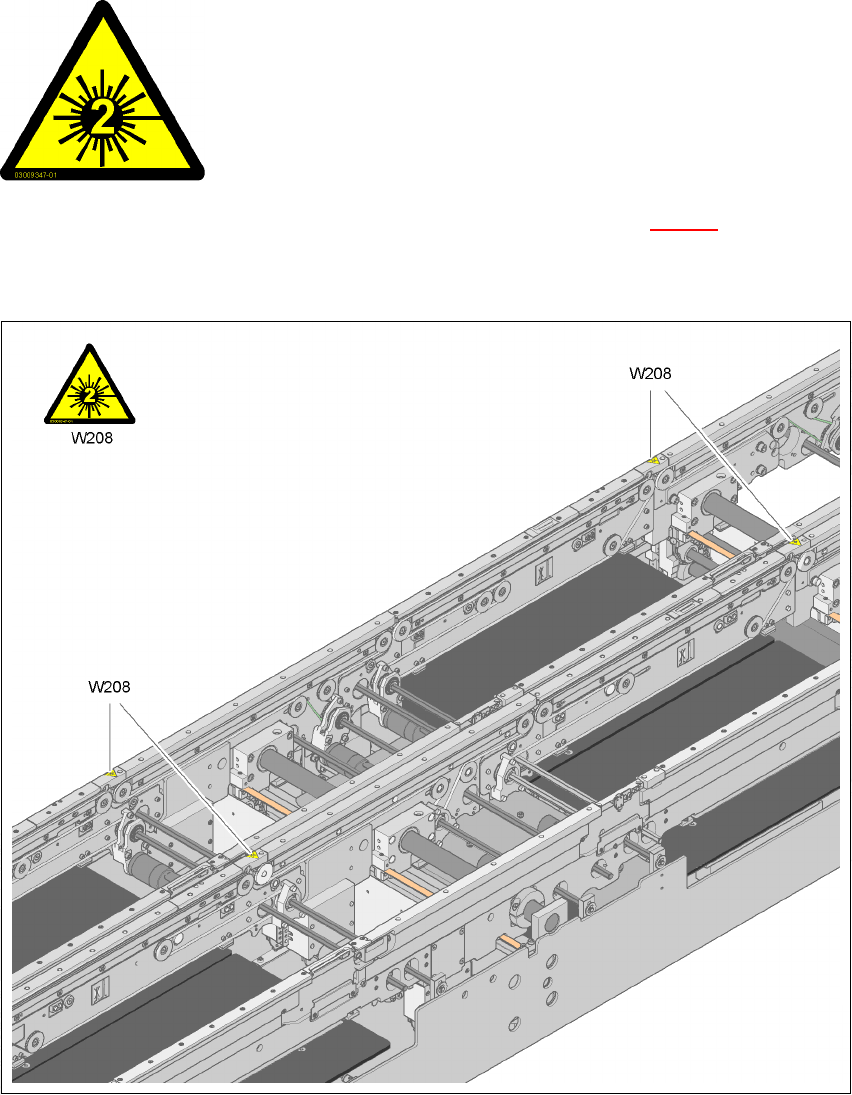

Fig. 2.2 - 13 Chapa de aviso W208 "Classe de Laser 2" no transporte da PCI
2
2
Radiação laser!
Não olhe para a radiação
Laser da classe 2
