3 Dados técnicos Manual do usuário SIPLACE Série HF 3.4 Dimensões e peso das máquinas automáticas Versão de software SR. 50x.xx Edição 01/2006 PT 100 3.4.2 Dimensõe s da máquin a automát ica HF/3 3 3 3 3 Fig. 3.4 - 2 Dim…
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.4 Dimensões e peso das máquinas automáticas
99
3.4 Dimensões e peso das máquinas automáticas

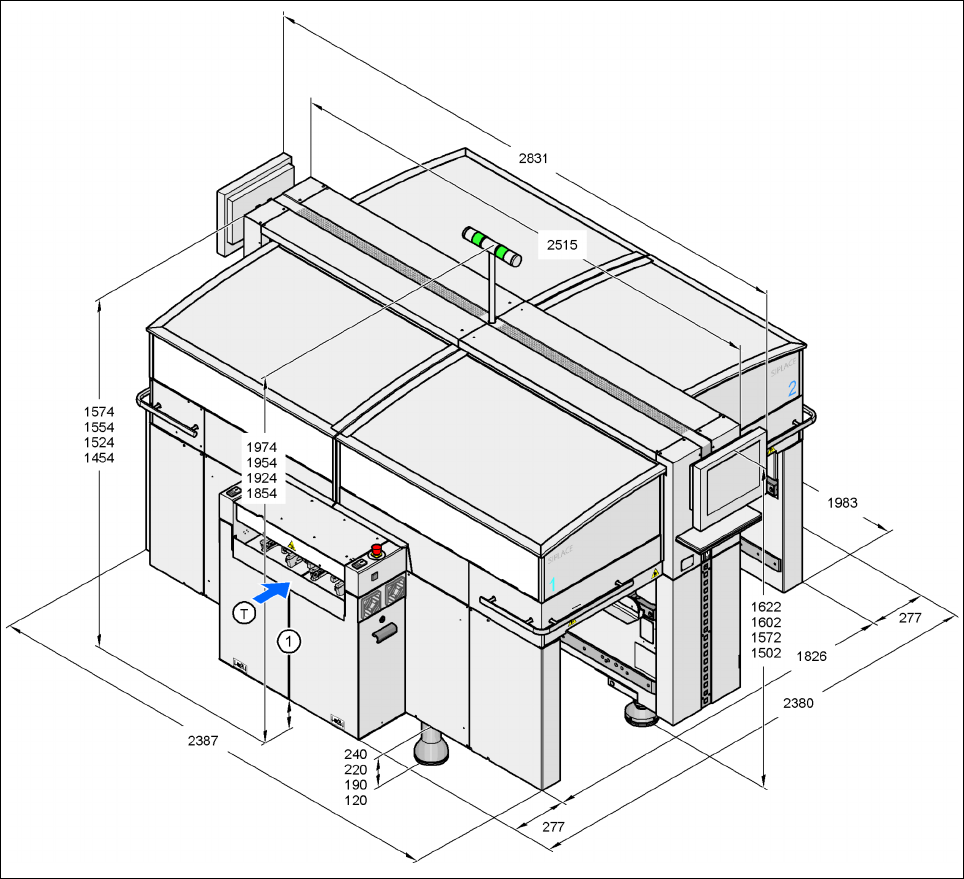

3.4.1 Dimensões da máquina automática HF
3
3
3
3
3
Fig. 3.4 - 1 Dimensões da máquina automática HF (máquina de base) em milímetros
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.4 Dimensões e peso das máquinas automáticas Versão de software SR.50x.xx Edição 01/2006 PT
100
3.4.2 Dimensões da máquina automática HF/3
3
3
3
3
Fig. 3.4 - 2 Dimensões da máquina automática HF/3 (máquina de base) em milímetros
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.4 Dimensões e peso das máquinas automáticas
101

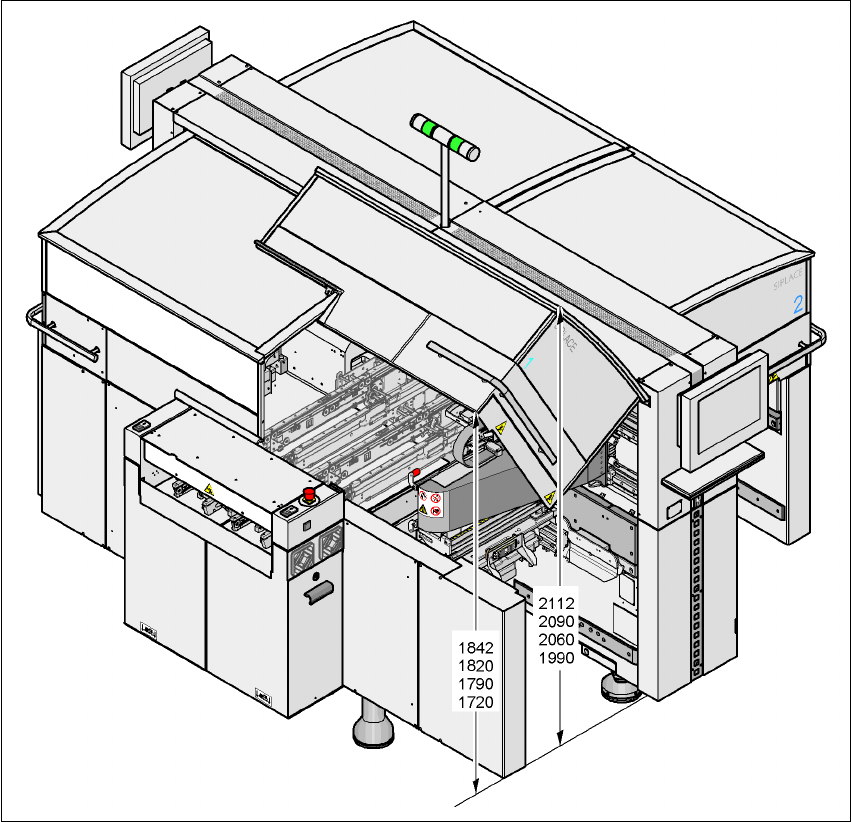

3.4.3 Altura da tampa de protecção aberta
3
3
3
3
Fig. 3.4 - 3 Altura da tampa de protecção aberta - Dimensões em milímetros
