3 Dados técnicos Manual do usuário SIPLACE Série HF 3.4 Dimensões e peso das máquinas automáticas Versão de software SR. 50x.xx Edição 01/2006 PT 106 3.4.7 Esp aço p ara manobra do carro de co mponentes na máqui na autom…
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.4 Dimensões e peso das máquinas automáticas
105
3.4.6 Dados técnicos - dimensões, peso das máquinas automáticas
* Para o cálculo da carga superficial (por metro quadrado) foi considerado um espaço suplementar de
0,5 m em cada lado da máquina.
Comprimento
Com ambos os blocos laterais 2380 mm
Com um bloco lateral 2103 mm
Sem blocos laterais 1826 mm
Largura da máquina de base
HF/3 com carros
de componentes encostados (localidades 1 + 4)
HF/3 com carros
de componentes encostados (localidades 2 + 3)
HF com carros
de componentes encostados (localidades 1 + 4)
HF com carros
de componentes encostados (localidades 2 + 3)
Incl. monitores
Com teclados
2810 mm
2382 mm
2382 mm
2382 mm
2831 mm
2804 mm
Altura das máquinas automáticas
Com luz de aviso
Com tampas de protecção abertas
Máx. 1974 mm
1990 mm (altura de transporte da PCI: 830 mm)
2060 mm (altura de transporte da PCI: 900 mm)
2090 mm (altura de transporte da PCI: 930 mm)
2112 mm (altura de transporte da PCI: 950 mm)
Altura livre ao chão das máquinas automáticas 120 mm (altura de transporte da PCI: 830 mm)
190 mm (altura de transporte da PCI: 900 mm)
220 mm (altura de transporte da PCI: 930 mm)
240 mm (altura de transporte da PCI: 950 mm)
Peso
HF/3 (máquina com carros de componentes)
HF/3 (equipamento completo com alimentadores)
HF (máquina com carro de componentes)
HF (equipamento completo com alimentadores)
3826 kg
4153 kg
3742 kg
4069 kg
Atravancamento
HF/3 e HF 6,70 m²
Carga superficial *)
HF/3
HF
5,83 kN/m²
6,10 kN/m²
Quantidade de pés da máquina 6
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.4 Dimensões e peso das máquinas automáticas Versão de software SR.50x.xx Edição 01/2006 PT
106
3.4.7 Espaço para manobra do carro de componentes na máquina automática HF
3
3

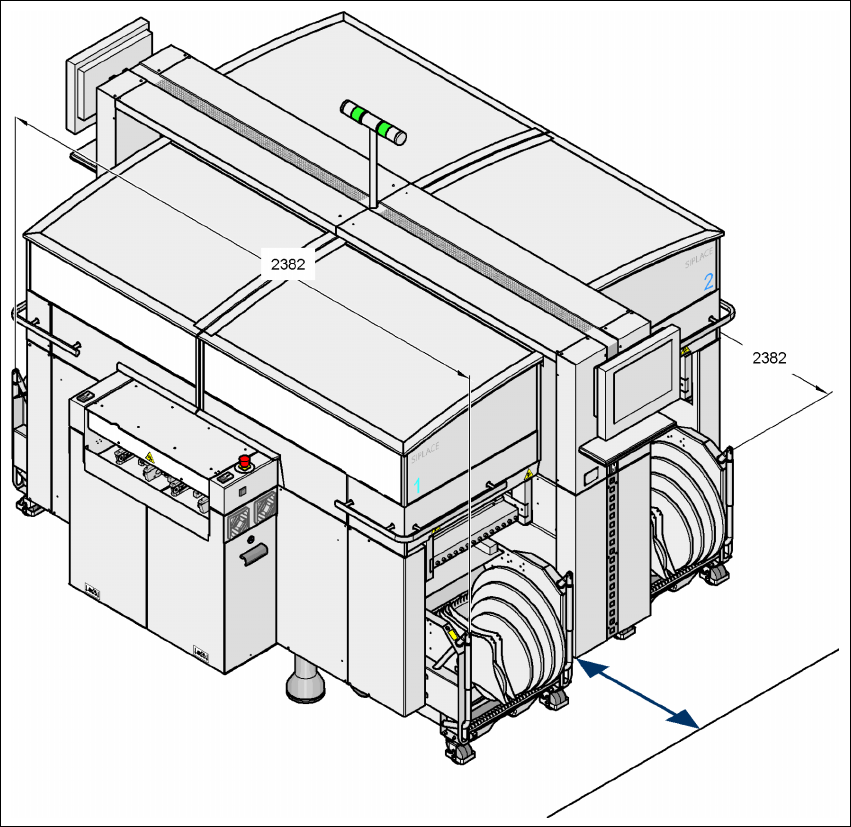

Fig. 3.4 - 7 Espaço para manobra do carro de componentes na máquina automática HF
3
O espaço para manobra R do carro de componentes na máquina automática HF é o seguinte: 3
– nas localidades 2 e 4
600 mm com manípulos dobrados para baixo ou
900 mm com manípulos dobrados para cima,
– nas localidades 1 e 3
750 mm com manípulos dobrados para baixo ou
1050 mm com manípulos dobrados para cima.
R 3
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.4 Dimensões e peso das máquinas automáticas
107
3.4.8 Espaço para manobra do carro de componentes na máquina automática HF/3
3
3
Fig. 3.4 - 8 Espaço para manobra do carro de componentes na máquina automática HF/3
3
O espaço para manobra R do carro de componentes na máquina automática HF/3 é o seguinte:3
– nas localidades 1, 3 e 4
750 mm com manípulos dobrados para baixo ou
1050 mm com manípulos dobrados para cima,
– na localidade 2
600 mm com manípulos dobrados para baixo ou
900 mm com manípulos dobrados para cima.
3
R 3
