3 Dados técnicos Manual do usuário SIPLACE Série HF 3.4 Dimensões e peso das máquinas automáticas Versão de software SR. 50x.xx Edição 01/2006 PT 108 3.4.9 Centro de gravidade das máquinas autom áticas HF e HF/3 3 3 3 3 …
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.4 Dimensões e peso das máquinas automáticas
107
3.4.8 Espaço para manobra do carro de componentes na máquina automática HF/3
3
3
Fig. 3.4 - 8 Espaço para manobra do carro de componentes na máquina automática HF/3
3
O espaço para manobra R do carro de componentes na máquina automática HF/3 é o seguinte:3
– nas localidades 1, 3 e 4
750 mm com manípulos dobrados para baixo ou
1050 mm com manípulos dobrados para cima,
– na localidade 2
600 mm com manípulos dobrados para baixo ou
900 mm com manípulos dobrados para cima.
3
R 3
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.4 Dimensões e peso das máquinas automáticas Versão de software SR.50x.xx Edição 01/2006 PT
108
3.4.9 Centro de gravidade das máquinas automáticas HF e HF/3
3
3
3
3

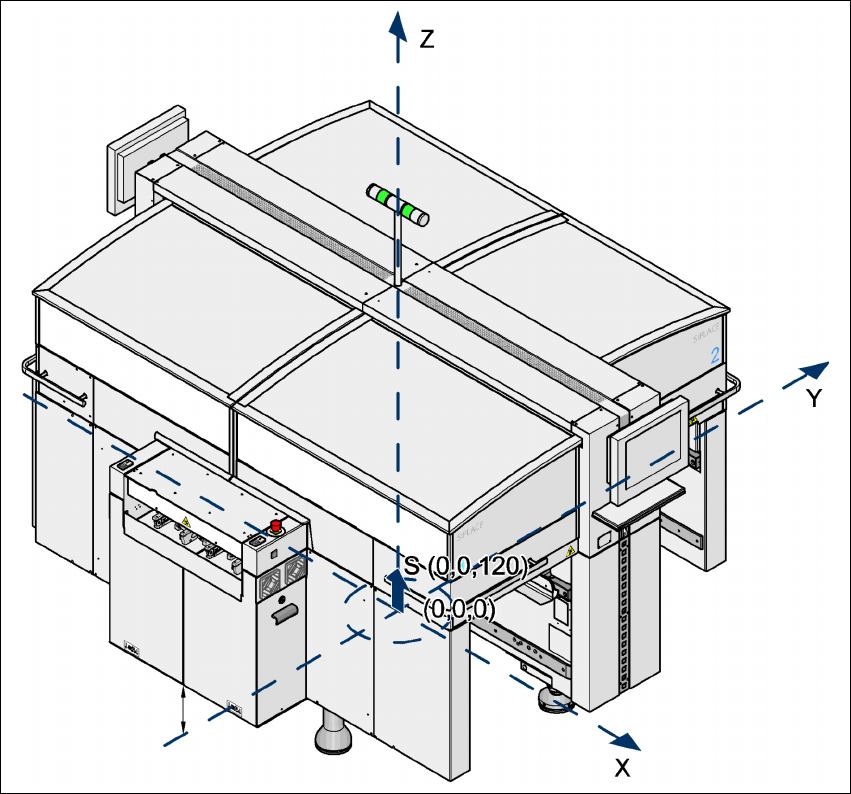

Fig. 3.4 - 9 Centro de gravidade das máquinas automáticas HF e HF/3 em milímetros
3
Coordenada X 0 mm
Coordenada Y 0 mm
Coordenada Z 120 mm de altura
3
3
As coordenadas do centro de gravidade são válidas para a máquina automática para uma altura
de transporte das CPI 830 mm. 3
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.4 Dimensões e peso das máquinas automáticas
109
3.4.10 Dimensões da máquina automática HF com trocador de bandejas matricial
3
3
3
3
Fig. 3.4 - 10 Dimensões da máquina automática HF com trocador de bandejas matricial, em milímetros
3
3
NOTA 3
Nas localidades 2 e 4, em vez de um carro de componentes também pode ser aproximado um
trocador de bandejas matricial.
