3 Dados técnicos Manual do usuário SIPLACE Série HF 3.4 Dimensões e peso das máquinas automáticas Versão de software SR. 50x.xx Edição 01/2006 PT 110 3.4.1 1 Dimensões da máquina automática HF /3 com trocador de bandejas…
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.4 Dimensões e peso das máquinas automáticas
109
3.4.10 Dimensões da máquina automática HF com trocador de bandejas matricial
3
3
3
3

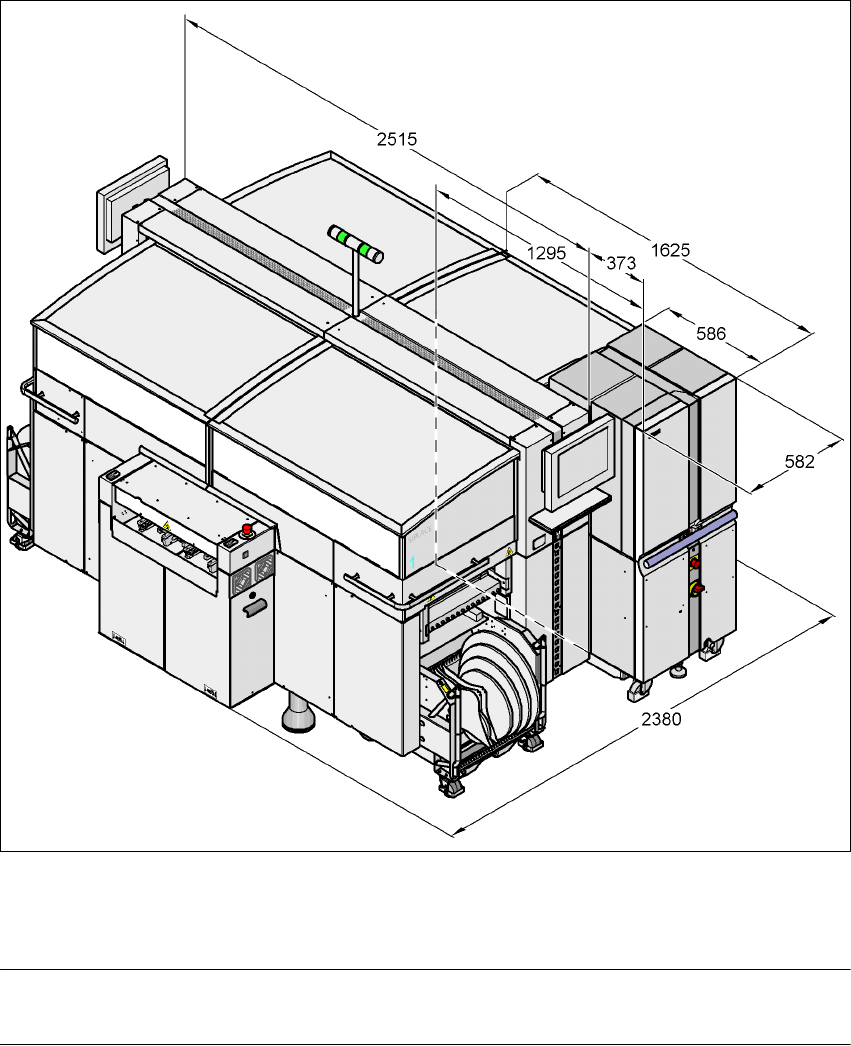

Fig. 3.4 - 10 Dimensões da máquina automática HF com trocador de bandejas matricial, em milímetros
3
3
NOTA 3
Nas localidades 2 e 4, em vez de um carro de componentes também pode ser aproximado um
trocador de bandejas matricial.
3
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.4 Dimensões e peso das máquinas automáticas Versão de software SR.50x.xx Edição 01/2006 PT
110
3.4.11 Dimensões da máquina automática HF/3 com trocador de bandejas matricial
3
3
3
3

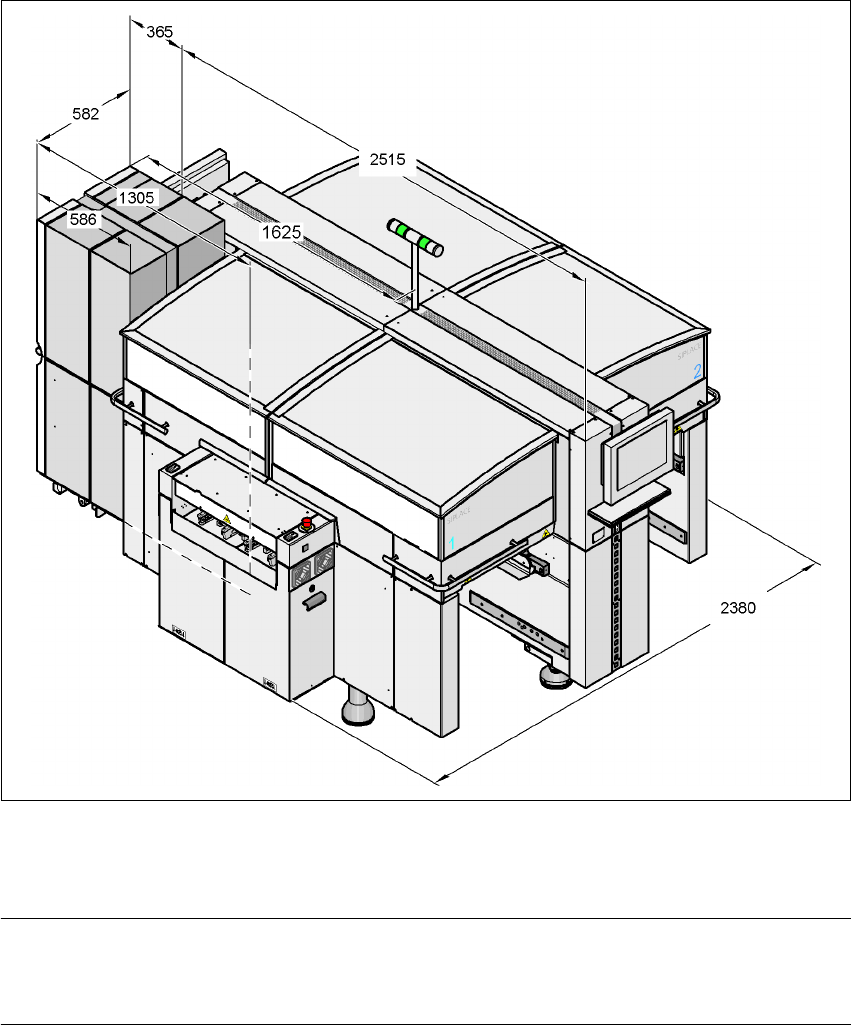

Fig. 3.4 - 11 Dimensões da máquina automática HF/3 com trocador de bandejas matricial, em milímetros
3
3
NOTA 3
O trocador de bandejas matricial só pode ser aproximado à localidade 2.
3
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.4 Dimensões e peso das máquinas automáticas
111
3.4.12 Espaço para manobra do trocador de bandejas matricial
3
3
3
3

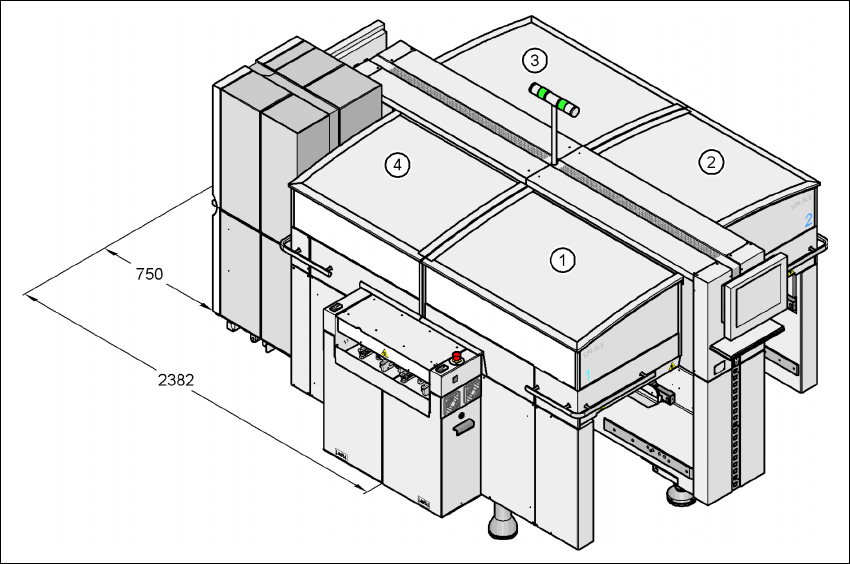

Fig. 3.4 - 12 Raio de manobra do TBM
1, 2, 3, 4 Localidades 1, 2, 3, 4 3
Máquina automática HF: Localidades 2 e 4 3
Máquina automática HF/3: Só localidade 2 3
