3.7 Cabeças de montar
3.7.1 Sistema da modularidade da cabeça
Uma características muito vantajosa da SIPLACE da Série HF é a modularidade da sua cabeça.
Desta forma, as cabeças de montagem podem ser trocadas muito rapidamente nos portais e
adaptados às necessidades de montagem. 3
3.7.1.1 Configuração da cabeça de montagem nas máquinas automáticas de
montagem HF
3
3

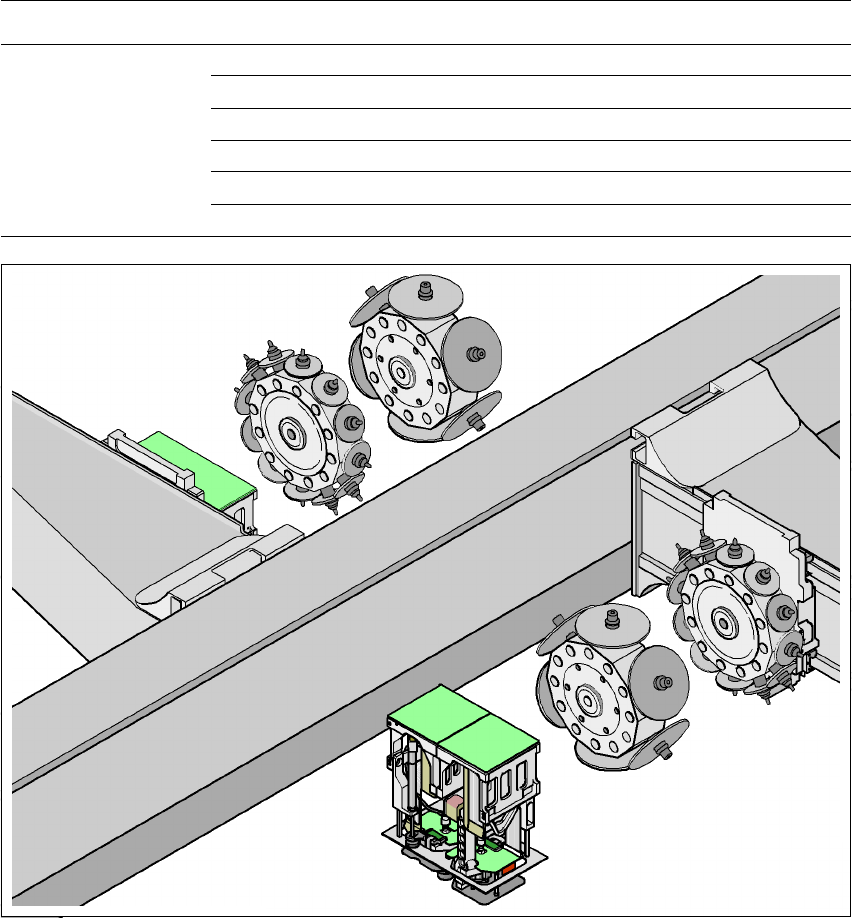

Fig. 3.7 - 1 Sistema da modularidade - SIPLACE HF
Zona de montagem 1, portal 1 Zona de montagem 2, portal 3
Cabeça de montar C&P12 C&P12
C&P12 C&P6
C&P12 TH
C&P6 C&P6
C&P6 TH
TH TH
Portal 3
Portal 1
TH
C&P12
C&P6
C&P12
C&P6
TH
Zona de montagem 2
Zona de montagem 1
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.7 Cabeças de montar Versão de software SR.50x.xx Edição 01/2006 PT
116
3.7.1.2 Configuração da cabeça de montagem nas máquinas automáticas de
montagem HF/3
3

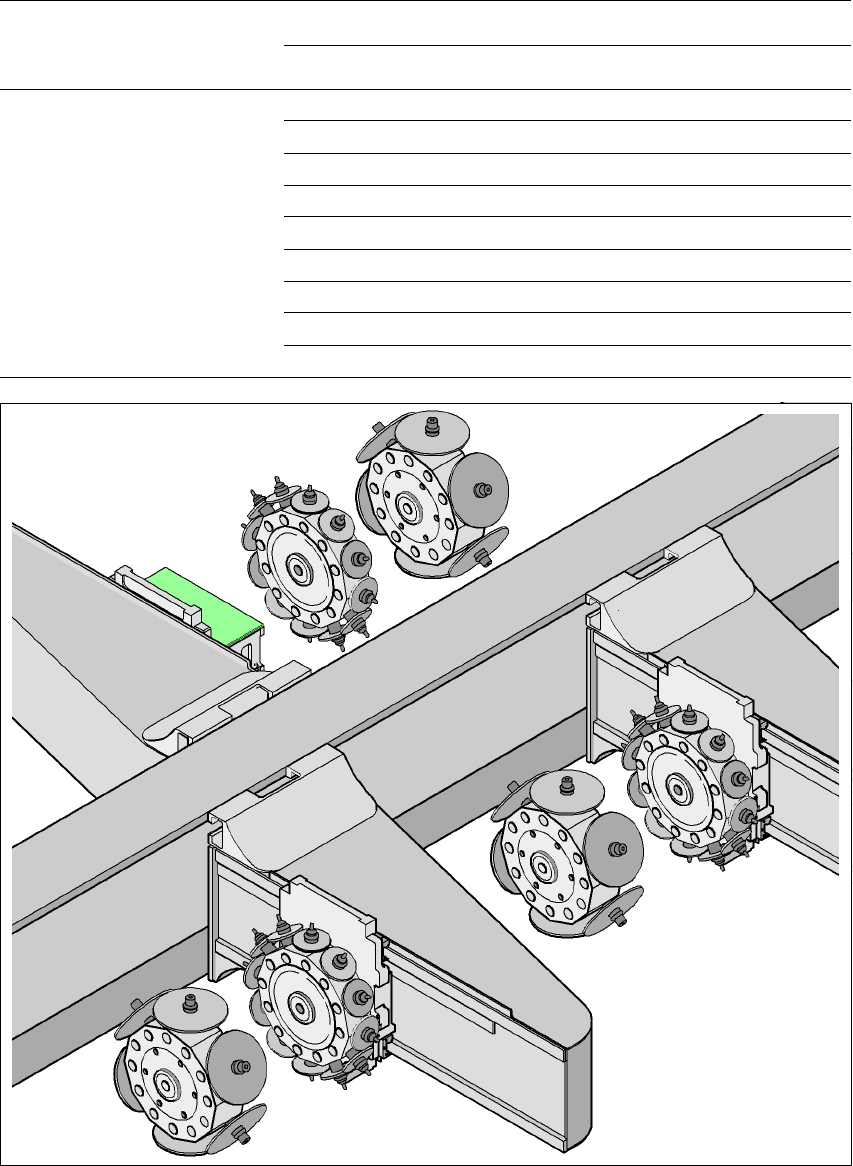

Fig. 3.7 - 2 Sistema da modularidade da cabeça - SIPLACE HF/3
Zona de montagem 1 Zona de montagem 2
Portal 1 Portal 4 Portal 3
Cabeça de montar C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P6 C&P12 C&P6
C&P6 C&P12 TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
Portal 3
Portal 1
TH
Portal 4
C&P12
C&P6
C&P6
C&P12
C&P12
C&P6
Zona de montagem 2
Zona de montagem 1
