3 Dados técnicos Manual do usuário SIPLACE Série HF
3.7 Cabeças de montar Versão de software SR.50x.xx Edição 01/2006 PT
122
entre os valores teóricos e reais, são determinados os parâmetros da força e da velocidade para
os servoamplificadores e, portanto, o movimento a realizar pelos eixos. Os valores do vácuo no
bocal são permanente controlados eletronicamente durante todo o processo de recolha e de
montagem para que a taxa de erros seja a mais reduzida possível. 3

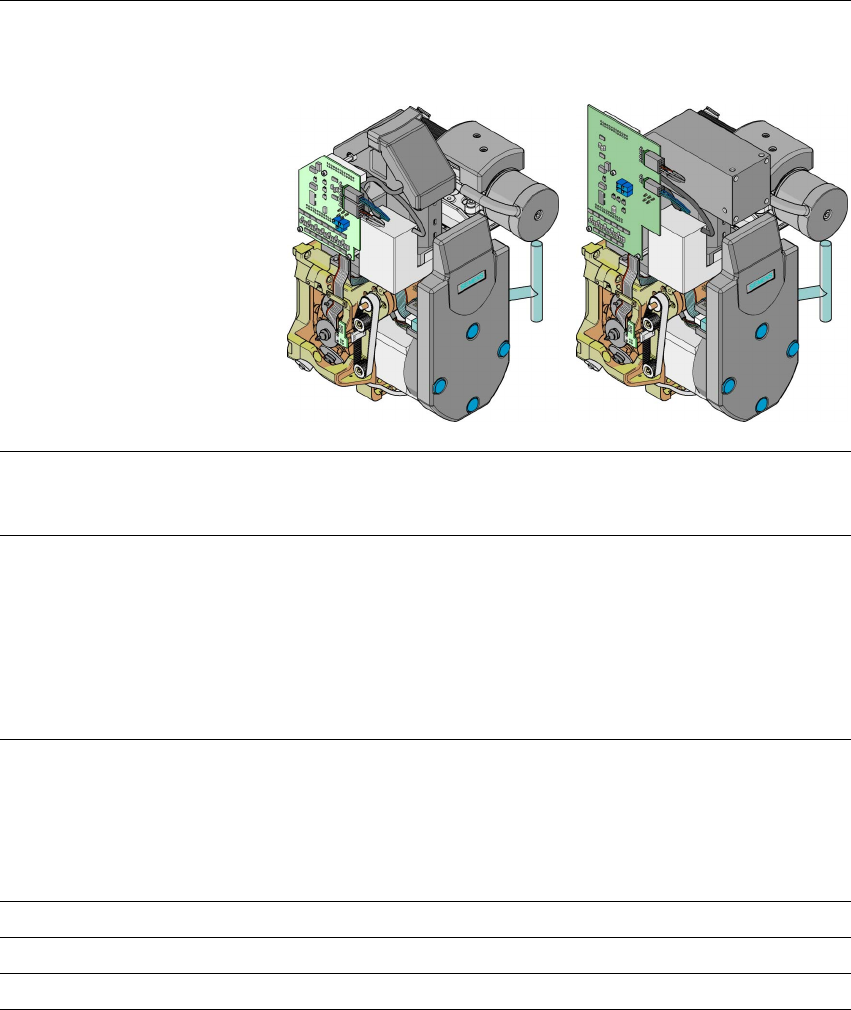

3.7.2.3 Dados técnicos
3
3
*) Por favor tenha em conta que a gama de CO passíveis de equipar é influenciada também pela geometria do pad,
pela norma específica do cliente e pelas tolerâncias das embalagens de componentes.
Cabeça Collect&Place de
12 segmentos com câmara de
componentes standard (24x24)
Cabeça Collect&Place de
12 segmentos com
câmara DCA
Gama de componentes *) 0201 até PLCC44, BGA,
µBGA, Flip-Chip, TSOP, QFP,
SO até SO32, DRAM
0201 até Flip-Chip, Bare Die
Especificação do componente
Altura máx.
Retícula mín. dos pinos
Retícula mín. de Ball
Diâmetro mín. de Ball
Dimensões mín.
Dimensões máx.
Peso máx.
6 mm
0,5 mm
0,35 mm
0,2 mm
0,6 x 0,3 mm²
18,7 x 18,7 mm²
2 g
6 mm
0,4 mm
0,2 mm
0,11 mm
0,6 x 0,3 mm²
13 x 13 mm²
2 g
Escalão de força programada
1
2
3
4
5
Força de colocação programada [N]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Tipos de bocais 9xx 9xx
Precisão de centragem X/Y ± 45 µm/3 σ, ± 60 µm/4 σ ± 41 µm/3 σ, ± 55 µm/4 σ
Precisão angular ± 0,5°/3 σ, ± 0,7°/4 σ ± 0,5°/3 σ, ± 0,7°/4 σ
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.7 Cabeças de montar
123
3.7.3 Cabeça Collect&Place de 6 segmentos para montagem de PCI em alta
velocidade
3
Fig. 3.7 - 6 Cabeça Collect&Place de 6 segmentos - grupos funcionais, parte 1
3
(1) Gerador de vácuo
(2) Estação giratória - eixo DP
(3) Estrela com 6 tubos - eixo estrela
(4) Válvula de sopro de ar
(5) Silenciador
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.7 Cabeças de montar Versão de software SR.50x.xx Edição 01/2006 PT
124
3
Fig. 3.7 - 7 Cabeça Collect&Place de 6 segmentos - grupos funcionais, parte 2
3
(1) Placa distribuidora intercalar, por baixo da cobertura
(2) Acionamento da estrela - motor DR
(3) Motor do eixo Z
(4) Comando da regulação das válvulas
(5) Câmara de componentes 39 x 39
