3.8 Pontos de conexão elétrica e pneumática
3.8.1 Ponto de conexão elétrica
3
Fig. 3.8 - 1 Ponto de conexão elétrica na máquina automática
3
(1) Interruptor principal
(2) Cobertura por cima da unidade de alimentação de corrente
(3) Unidade de alimentação de corrente
(4) Ângulo para a união roscada dos cabos
(5) Cabo de conexão à rede
(T) Sentido do transporte das placas de circuitos impressos
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.8 Pontos de conexão elétrica e pneumática
133
3.8.2 Ponto de conexão pneumática
3

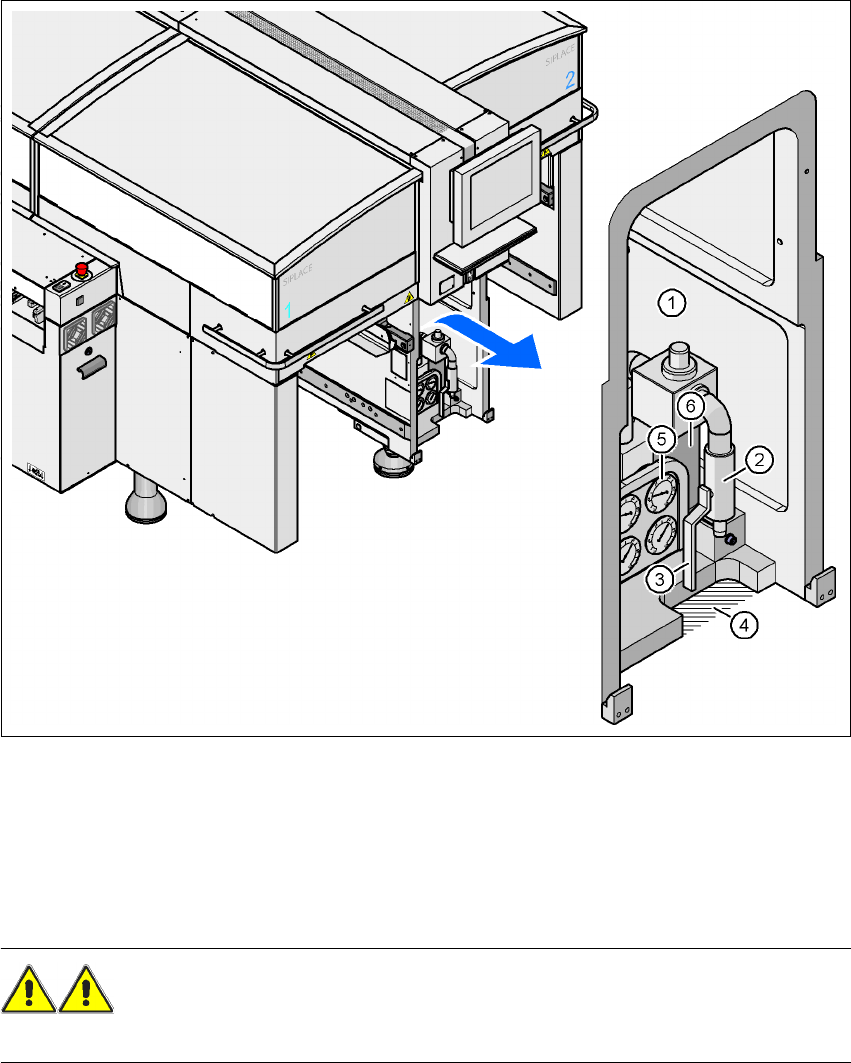

Fig. 3.8 - 2 Ponto de conexão pneumática na máquina automática
3
(1) Unidade pneumática
(2) Acoplamento de conexão para a mangueira de ar comprimido
(3) Torneira
(4) Rebaixo para a mangueira pneumática
ALERTA
Nunca solte tubos de ar comprimido que se encontrem sob carga. Perigo de ferimentos! 3
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.9 Elementos de comando Versão de software SR.50x.xx Edição 01/2006 PT
134
3.9 Elementos de comando
3.9.1 Elementos de comando e de indicação
3

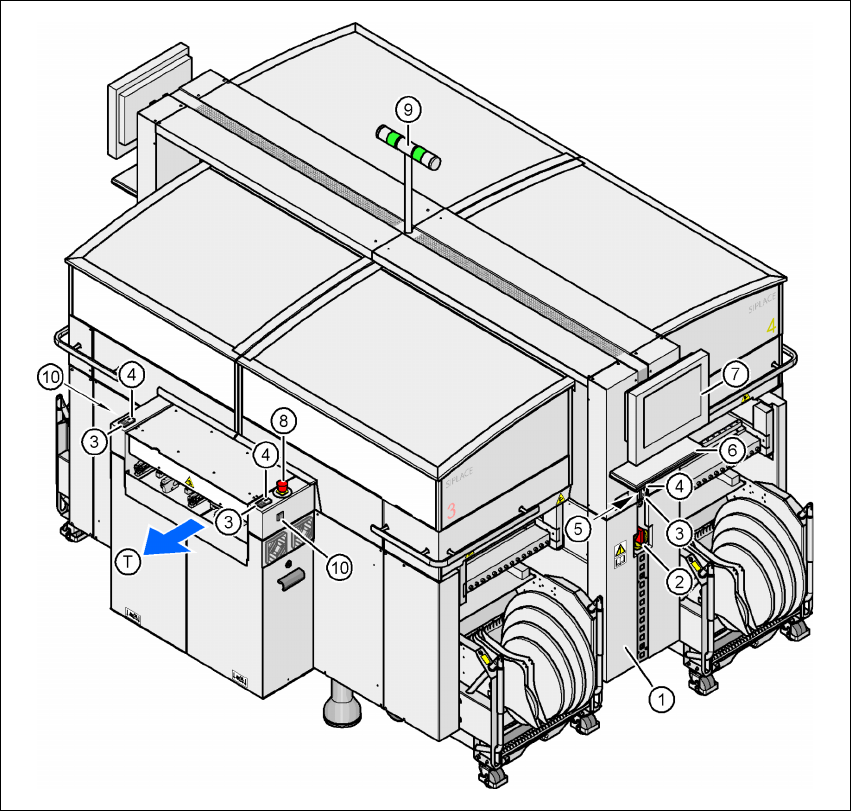

Fig. 3.9 - 1 Elementos de comando e de indicação
(1) Área de comando no lado de alimenta-
ção de corrente elétrica
(7) Tela LCD
(2) Interruptor principal (8) Botão de PARADA DE EMERGÊNCIA
(3) Tecla de parada (preta) (9) Luz de aviso
(4) Tecla de início (branca) (10) Teclas para encostar e desencostar o carro
de componentes
(5) Contador de componentes
(6) Teclado (T) Sentido do transporte das placas de circuitos
impressos
