3 Dados técnicos Manual do usuário SIPLACE Série HF
3.9 Elementos de comando Versão de software SR.50x.xx Edição 01/2006 PT
136
Leitor do código de barras do componente 3
Em cada lado da consola central existe um aro que aloja o leitor do código de barras do compo-
nente do tipo Datalogic DL 910. Com o leitor do código de barras é possível alimentar e recar-
regar componentes com rapidez e segurança. 3
3
3
3.9.3 Disposição ergonómica dos elementos de comando
A figura 3.9 - 1, página 134 dá uma panorâmica geral da localização dos elementos de comando,
que se dividem nos grupos seguintes: 3
Área de comando no lado esquerdo (unidade de alimentação de corrente) da consola central
com 3
– Tela LCD
– Teclado com Trackball
– Tecla de início, tecla de parada
Área de comando no lado esquerdo (unidade de alimentação de corrente) da consola central
com 3
– Tela LCD
– Teclado com Trackball
– Contador de componentes
– Tecla de início
– Tecla de parada
– Interruptor principal
Lado de entrada ou de saída do transporte de PCI com 3
– Botões de PARADA DE EMERGÊNCIA
– Tecla de início, tecla de parada
– Teclas para encostar e desencostar o carro de componentes
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.9 Elementos de comando
137
3.9.3.1 Elementos de comando nas áreas de comando da máquina automática
As funções de comando de ambas as áreas de comando são idênticas. 3
Tela, teclado, tecla de início e tecla de parada 3
Em cada lado da máquina automática existe uma tela e um teclado. 3
Por baixo do teclado está localizada a tecla de início e parada. Se na tela surgir um pedido de
iniciar determinadas ações com estas teclas, esta disposição facilita, por um lado, o disparo e,
por outro, o controle interativo destas ações. 3
Interruptor principal 3
O interruptor principal é parte integrante da alimentação de corrente elétrica. Olhando no sentido
do transporte das placas de circuitos impressos, está localizado na área de comando do lado
esquerdo. Como serve exclusivamente para trabalhos de assistência técnica ou manutenção, a
sua localização é ergonómica em relação à frequência com que é usado. 3
3
3
3.9.3.2 Elementos de comando no lado de entrada e de saída da máquina automática
Os elementos de comando no lado de entrada e de saída da máquina automática são idênticos.3
Botão de PARADA DE EMERGÊNCIA, tecla de início e de parada 3
No lado de entrada e de saída do transporte de PCI há um botão de PARADA DE EMERGÊN-
CIA e duas teclas de início e de parada. A localização do botão de PARADA DE EMERGÊNCIA
foi escolhida de forma a ser facilmente acessível e com rapidez de qualquer dos lados. 3
Em trabalhos de assistência técnica, reparação e preparação, é importante ter uma visão livre
sobre as cabeças de montar e sobre a zona de montar para ser possível controlar operações
dentro da máquina. Isto se aplica especialmente a fases de teste ou quando, por exemplo,
houve execução de funções isoladas. 3
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.10 Portais Versão de software SR.50x.xx Edição 01/2006 PT
138
3.10 Portais
3.10.1 Localização dos portais da máquina automática HF
3

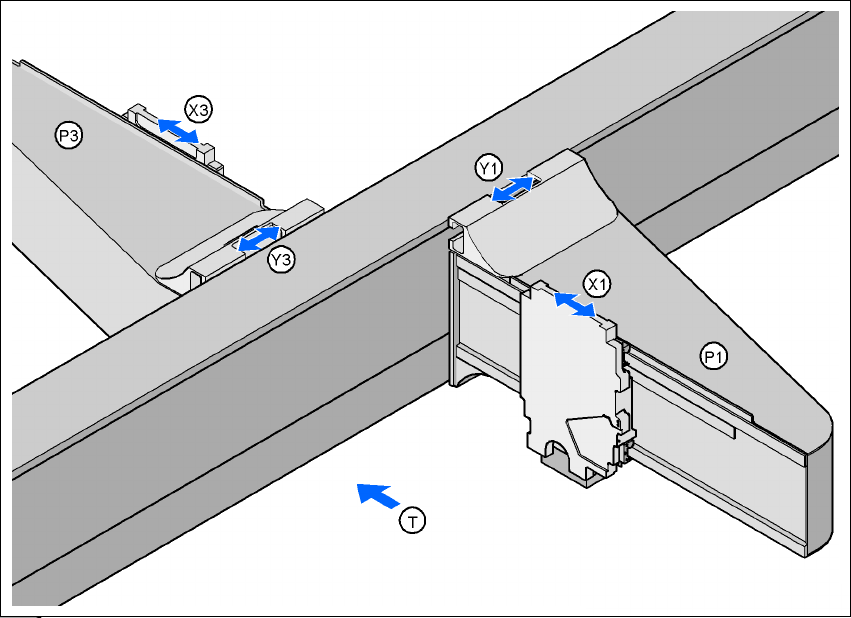

Fig. 3.10 - 1 Localização dos portais da máquina automática HF
3
P1 Portal 1 3
X1 Eixo X, portal 1 3
Y1 Eixo Y, portal 1 3
P3 Portal 3 3
X3 Eixo X, portal 3 3
Y3 Eixo Y, portal 3 3
(T) Sentido do transporte das placas de circuitos impressos
3
O sistema de portal é constituído pelos grupos funcionais 3
–eixo X e
–eixo Y.
Zona de montagem 2
Zona de montagem 1
