3.11.3 Câmara de componentes para a TwinHead
3.11.3.1 Constituição da câmara de componentes (estacionária, P&P (tipo 22) 50 x 40)
3
Fig. 3.11 - 4 Constituição da câmara de componentes (estacionária, P&P (tipo 22) 50 x 40)
3.11.3.2 Dados técnicos
3

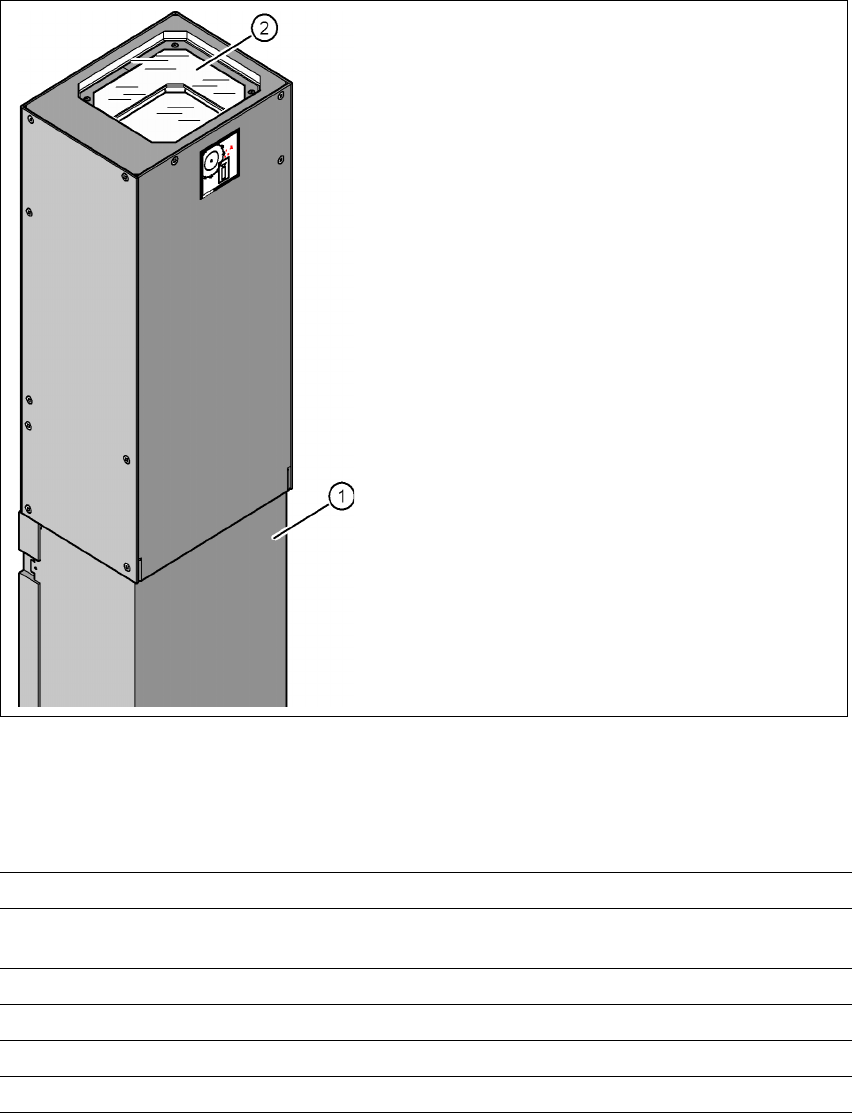

(1) Caixa da câmara com câmara e amplificados da
câmara integrados
(2) Placa de vidro - por baixo, planos de iluminação
e óptico
Dimensões dos componentes Até 50 x 40 mm² para medição simples do componente
Gama de componentes 0603, MELF, SO, PLCC, QFP, condensadores do electrólito,
BGA
Distância mínima entre pinos 0,4 mm
Diâmetro mín. de Ball/Bump 0,32 mm
Campo de visão 60 x 45 mm²
Tipo de iluminação Luz de cima (6 planos livremente programáveis)
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.11 Sistemas de visão
149
3.11.4 Câmara de PCI, standard (tipo 5)
3.11.4.1 Localização
3

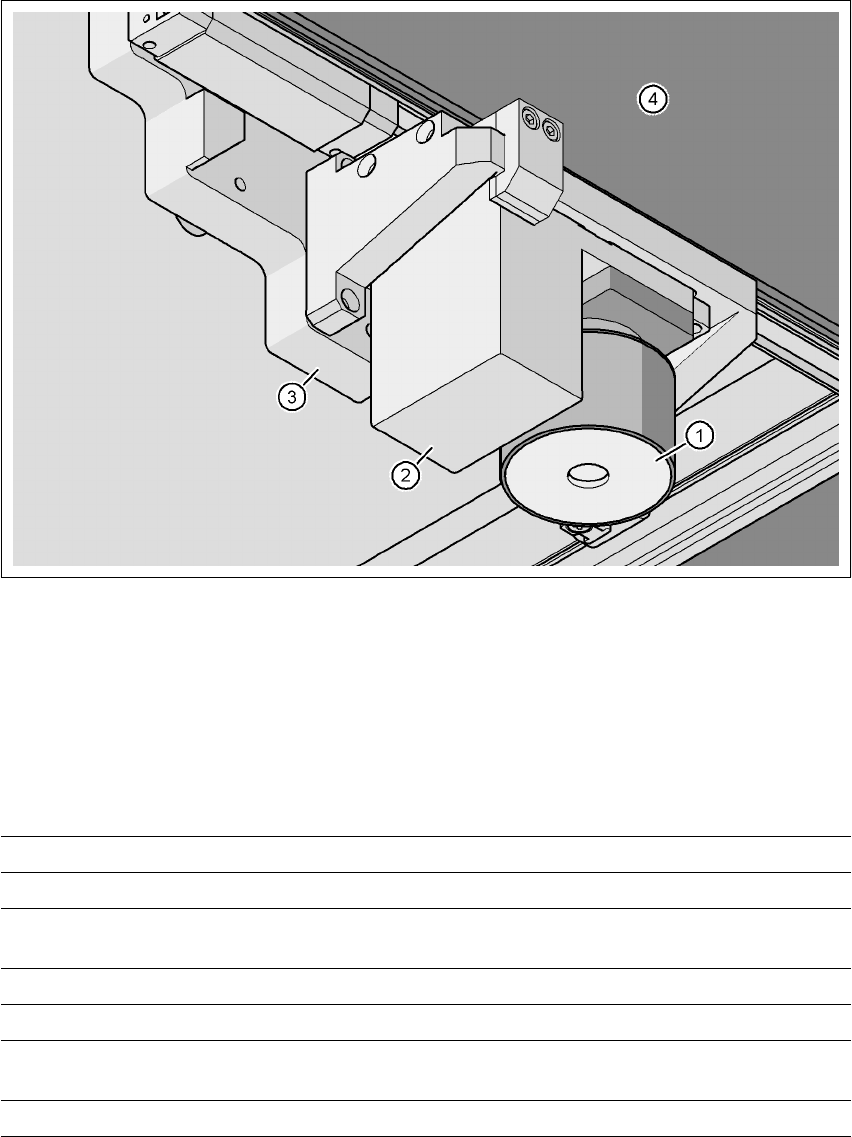

Fig. 3.11 - 5 Câmara de PCI, normal (tipo 5) no portal - Vista de baixa
(1) Câmara de PCI - Sistema óptico e iluminação
(2) Amplificador da câmara
(3) Suporte da cabeça
(4) Portal
3.11.4.2 Dados técnicos
Marcas de referência de PCI Até 3 (ligações individuais e utilização múltipla)
Marcas de referências locais Até 2 por PCI (podem ser de tipos diferentes)
Memória da biblioteca Até 255 tipos de marcas de referência - marcas de
referência do sistema ≥ 249
Processamento da imagem Geometric Alignment
Tipo de iluminação Luz de cima
Tempo de reconhecimento por
marca/Marca errada
0,4 s
Campo de visão 5,7 x 5,7 mm²
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.12 Transporte simples da PCI Versão de software SR.50x.xx Edição 01/2006 PT
150
3.12 Transporte simples da PCI
De série, a máquina automática vem equipada com o transporte simples da PCI. O transporte du-
plo de PCI é fornecida de fábrica como opção(ver Seção 3.13
, página 153). De acordo com as
necessidades, pode ser escolhido o lado esquerdo ou direito do transporte da PCI como lado fixo
do transporte. 3
As correias de transporte são movidas por motores de corrente contínua. Para cada zona de
processamento existe uma mesa de subida para sujeição das PCI. A largura do transporte das
PCI pode ser regulada com o comando do programa ou previamente introduzida no programa
de montar. 3
3.12.1 Constituição
3
Fig. 3.12 - 1 Constituição do transporte simples da PCI
(1) Transporte de entrada
(2) Transporte de processamento 1
(3) Transporte intercalar
(4) Transporte de processamento 2
(5) Transporte de saída
(6) Mesa de subida 1
(7) Mesa de subida 2
(8) Tina de montagem
