3.12.2 Dados técnicos
3
3.12.3 Descrição do funcionamento
Para a montagem, uma PCI é sujeita pela sua parte de baixo. A distância entre a parte de cima
da PCI e a cabeça de montar é sempre a mesma para cada PCI e não varia em função da espes-
sura da PCI. Desta forma, a velocidade de montagem também deixa de ficar dependente da es-
pessura da PCI. Além disso, a centragem das marcas da PCI pode ser optimizada. Como a
distância entre a superfície da PCI e a câmara das PCI é sempre a mesma, a focagem da câmara
das PCI mantém-se sempre rigorosa e regulada para a superfície das PCI. Os contornos das
marcas da PCI são formados de forma ótima no Chip CCD da câmara da PCI. 3
A largura do transporte da PCI é regulada e vigiada eletronicamente por um circuito integrado de
regulagem. Pode ser selecionada através de programa. Além disso, a electrónica de regulagem
ativa os motores passo a passo até ser atingida a largura pretendida. A regulagem da largura é,
portanto, independente de outros componentes da máquina. 3
Margem de transporte fixa Direita ou esquerda
Formato da placa de circuitos impressos
Standard (C x L)
Configuração "PCI larga"
Opção "PCI longa"
50 x 50 mm² até 450 x 450 mm² (nº do artigo 00119625-xx)
50 x 50 mm² até 450 x 508 mm² (nº do artigo 00119629-xx)
50 x 80 mm² até 610 x 508 mm² (nº do artigo 00119672-xx)
Espessura da PCI
Standard 0,3 mm até 4,5 mm ± 0,2 mm
(PCI mais forte a pedido)
Convexidade máx. da placa de circuitos
impressos
Para cima: 6 mm - espessura da PCI
Para baixo: 0,3 mm + espessura da PCI
Peso da PCI Máx. 3 kg
Espaço livre na parte de baixo da PCI
Standard
Opção
25 mm ± 0,2 mm
Máx. 40 mm ± 0,2 mm
Margem de guia isenta de componentes 3 mm
Tempo de troca da PCI < 2,5 s
Precisão no posicionamento da PCI ± 0,5 mm
Altura de transporte da PCI 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opção)
930 mm ± 15 mm (opção)
950 mm ± 15 mm (opção SMEMA)
Tipo de interface SMEMA / SIEMENS
Reconhecimento do ponto de tinta Possível
Regulagem automática da largura Possível
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.12 Transporte simples da PCI Versão de software SR.50x.xx Edição 01/2006 PT
152
A altura de transporte pode ser selecionada de forma a que as máquinas automáticas possam
ser integradas em linha com altura de transporte de 830, 900, 930 ou 950 mm. A comunicação
entre os transportes de PCI de cada máquina automática é feita através da interface SMEMA ou
da interface de opção SIEMENS. 3
Para o transporte duplo e também para o transporte simples, o lado fixo do transporte pode ser
escolhido no lado direito ou no lado esquerdo. Neste transporte, a passagem do lado fixo de
transporte da direita para a esquerda, ou inversamente, é uma operação fácil por comando de
programa. 3
O transporte das PCI é vigiada e comandada com sensores ópticos. Depois de uma PCI ter atin-
gido a zona de montagem e passado a célula fotoelétrica de laser, é freada. Uma célula fotoelé-
trica de laser regista a posição da PCI. Logo que uma PCI atinge a sua posição teórica, a correia
de transporte é parada e a PCI é sujeita pela parte de baixo. 3
3
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.13 Transporte duplo flexível da PCI
153
3.13 Transporte duplo flexível da PCI
3.13.1 Constituição
3

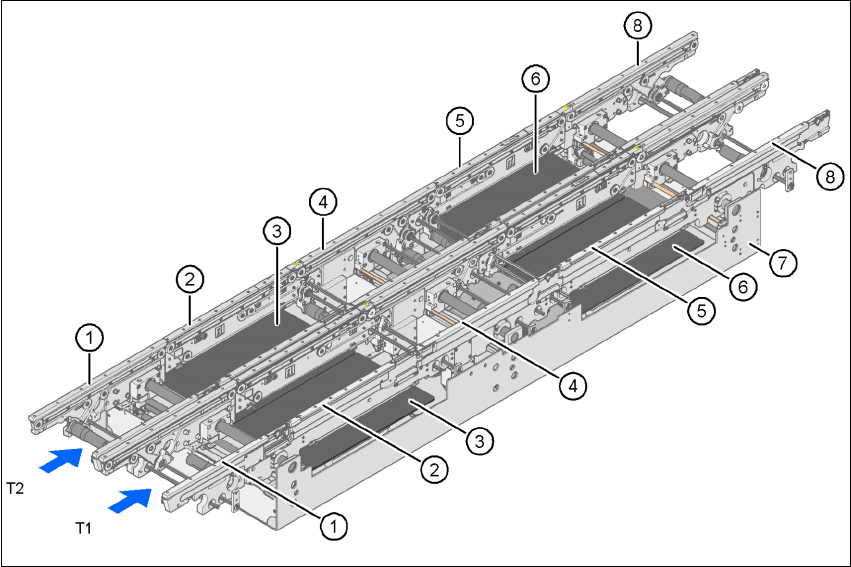

Fig. 3.13 - 1 Constituição do transporte duplo da PCI
(1) Transporte de entrada
(2) Transporte de processamento 1
(3) Mesa de subida 1
(4) Transporte intercalar
(5) Transporte de processamento 2
(6) Mesa de subida 2
(7) Tina de montagem
(8) Transporte de saída
T1 Trilha de transporte 1
T2 Trilha de transporte 2
