3 Dados técnicos Manual do usuário SIPLACE Série HF 3.13 Transporte duplo flexível da PCI Versão de software SR.50x.xx Edição 01/2006 PT 154 3.13.2 Dados técnicos 3 Margem de transporte fixa Direita ou esquerda Formato d…
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.13 Transporte duplo flexível da PCI
153
3.13 Transporte duplo flexível da PCI
3.13.1 Constituição
3
Fig. 3.13 - 1 Constituição do transporte duplo da PCI
(1) Transporte de entrada
(2) Transporte de processamento 1
(3) Mesa de subida 1
(4) Transporte intercalar
(5) Transporte de processamento 2
(6) Mesa de subida 2
(7) Tina de montagem
(8) Transporte de saída
T1 Trilha de transporte 1
T2 Trilha de transporte 2
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.13 Transporte duplo flexível da PCI Versão de software SR.50x.xx Edição 01/2006 PT
154
3.13.2 Dados técnicos
3
Margem de transporte fixa Direita ou esquerda
Formato da placa de circuitos impressos
Standard (comprimento x largura)
Configuração "PCI larga"
Opção "PCI longa"
Opção "PCI longa" e configuração
"PCI larga"
Transporte duplo no modo "Transporte
simples"
Standard (comprimento x largura)
Configuração "PCI larga"
Opção "PCI longa"
Opção "PCI longa" e configuração
"PCI larga"
50 x 50 mm² até 450 x 216 mm² (nº do artigo 00119627-xx)
50 x 50 mm² até 450 x 250 mm² (nº do artigo 00119629-xx)
50 x 80 mm² até 610 x 216 mm² (nº do artigo 00119672-xx)
50 x 80 mm² até 610 x 250 mm²
50 x 50 mm² até 450 x 380 mm²
50 x 50 mm² até 450 x 450 mm²
50 x 80 mm² até 610 x 380 mm²
50 x 80 mm² até 610 x 450 mm²
Espessura da PCI
Standard 0,3 mm até 4,5 mm ± 0,2 mm
(PCI mais forte a pedido)
Convexidade máx. da placa de circuitos
impressos
Para cima: 6 mm - espessura da PCI
Para baixo: 0,3 mm + espessura da PCI
Peso da PCI Máx. 3 kg
Espaço livre na parte de baixo da PCI
Standard
Opção
25 mm ± 0,2 mm
Máx. 40 mm ± 0,2 mm
Altura de transporte da PCI 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opção)
930 mm ± 15 mm (opção)
950 mm ± 15 mm (opção SMEMA)
Tipo de interface SMEMA / SIEMENS
Margem de guia isenta de componentes 3 mm
Tempo de troca da PCI < 2,5 s
Precisão no posicionamento da PCI ± 0,5 mm
Tipo de transporte Síncrono ou assíncrono
Teor de montagem por cada transporte Igual ou diferente
Largura da PCI por cada transporte Igual ou diferente
Reconhecimento do ponto de tinta Síncrono: impossível, assíncrono: possível
Regulagem automática da largura Síncrono: possível, assíncrono: possível
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.13 Transporte duplo flexível da PCI
155
3.13.3 Descrição do funcionamento
O transporte duplo flexível possui duas trilhas de transporte elétricas e mecanicamente indepen-
dentes uma da outra. O funcionamento é o mesmo do transporte simples (ver Seção 3.12.3
, pá-
gina 151
. 3
3.13.4 Característica de rendimento "Transporte duplo flexível"
Com a característica de rendimento "Transporte duplo flexível" é possível alargar a trilha de
transporte para além da largura normal de 216 mm. Desta forma, também é possível trabalhar
PCI de largura excessiva neste máquina. As flancos de transporte da segunda trilha de trans-
porte são completamente aproximadas. Assim, a trilha de transporte é simultaneamente desa-
tivada. 3
3
Fig. 3.13 - 2 Transporte duplo no modo de "transporte simples"

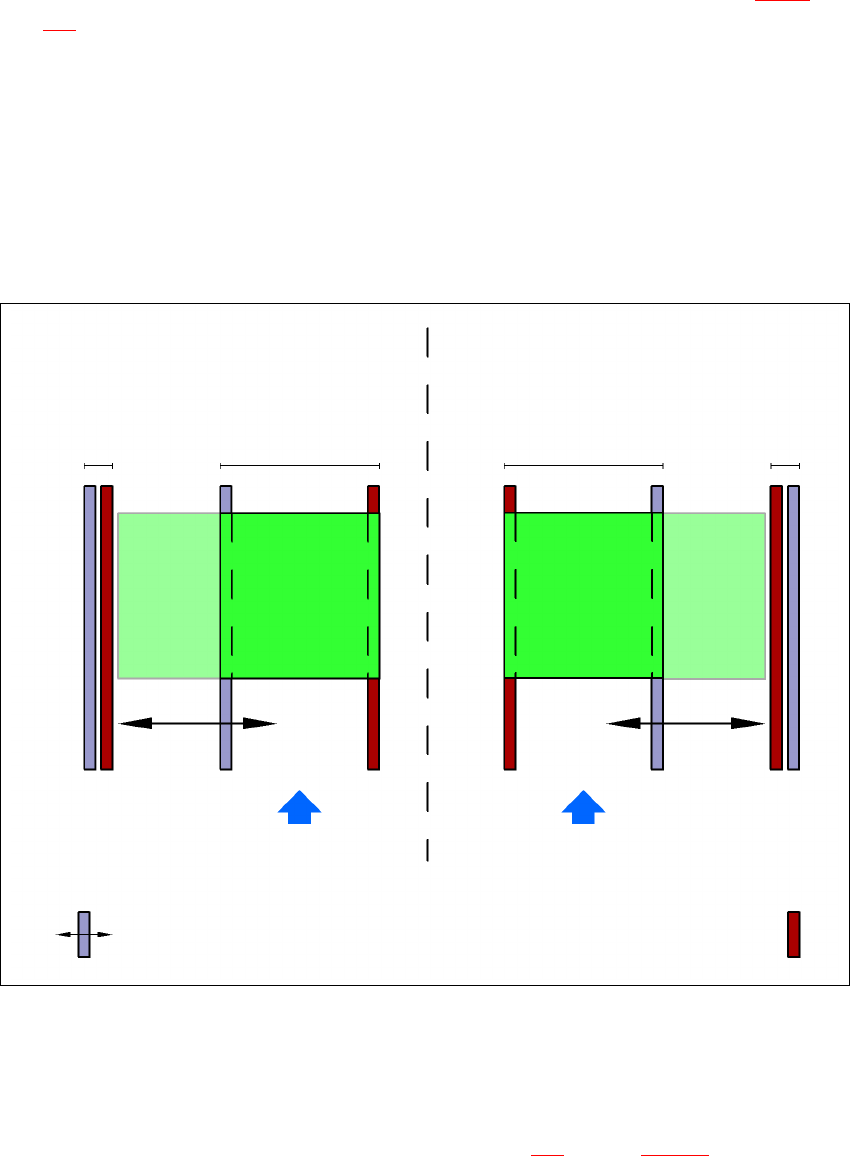

3.13.5 Definição das pistas de transporte
A trilha direita do transporte (olhando no sentido do transporte) é designada "Transporte 1" e a
trilha de transporte esquerda é o "Transporte 2" (veja a Fig. 156
, página 3.13 - 3). 3
Transporte duplo com trilha de transporte 2
alargada (flanco fixa à esquerda)
Trilha de transporte 2
desativada
Trilha de transporte 1 Trilha de transporte 2 Trilha de transporte 1
desativada
Sentido do transporte da PCI Sentido do transporte da PCI
Flanco fixo
Transporte duplo com trilha de transporte 1
alargada (flanco fixa à direita)
Flanco móvel
