3.13.6 Definição da largura da trilha de transporte
3.13.6.1 Largura normal
A largura normal da trilha de transporte é a largura de transporte máxima que é dada para o
flanco de transporte fixo pela posição teórica. Tem o máximo de 216 mm por trilha. 3
3.13.6.2 Trilha de transporte extra larga
Pela deslocação do flanco fixo de transporte a partir da sua posição teórica, é possível alargar
a trilha de transporte para o máximo de 250 mm. 3
3.13.6.3 Transporte duplo no modo de "transporte simples"
O transporte duplo pode ser configurado online para um transporte simples. Para isso, uma trilha
de transporte é completamente recolhida e desativada (veja a Fig. 3.13 - 2
, página 155). É pos-
sível assim obter uma largura máxima de 450 mm para a trilha de transporte. 3
3.13.7 Tipos de transporte
O transporte duplo flexível pode funcionar em dois modos: 3
– Tipo de transporte síncrono
– Tipo de transporte assíncrono
3

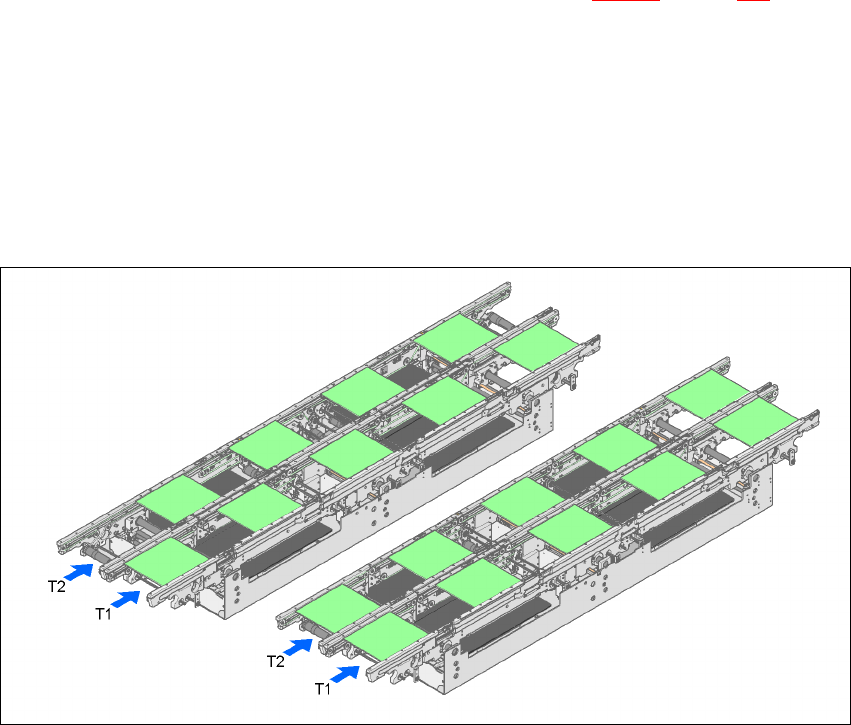

Fig. 3.13 - 3 Tipos de transporte
Tipo de transporte síncronoTipo de transporte assíncrono
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.13 Transporte duplo flexível da PCI
157
3.13.7.1 Tipo de transporte assíncrono
Descrição 3
No funcionamento assíncrono, é sempre carregada uma placa de circuitos impressos em uma
trilha de transporte, enquanto que uma outra é transportada para a posição de montagem na
segunda trilha do transporte. Desta forma, é economizado tempo total de transporte, o que con-
duz a um considerável aumento da produção especialmente no caso de placas de circuitos im-
pressos com reduzido tempo de impulso. 3
Funcionamento 3
Se a máquina possuir dados sobre o trabalho a realizar (rendimento, preparação), em cada mo-
mento do trabalho de montagem as PCI que se encontram nas correias de entrada são transpor-
tadas para a correspondente correia de processamento (no caso de correia livre de
processamento). A sequência da montagem tem início logo que uma PCI é transportada para a
correspondente correia de processamento. As placas de circuitos impressos são montadas umas
a seguir às outras. 3
Se a sequência de montagem for interrompida, então a interface de transporte é bloqueada e as
PCI que nesse momento estiverem nas correias de processamento são montadas completa-
mente. 3
A interface de transporte é bloqueada ou libertada simultaneamente para ambas as trilhas do
transporte. 3
3.13.7.2 Tipo de transporte síncrono
Descrição 3
Em funcionamento síncrono, duas placas de circuitos impressos do mesmo tamanho são levadas
simultaneamente para a posição de montagem. Têm de ser processadas com rendimento co-
mum. 3
Desta forma, é possível processar numa só linha o lado de cima e o lado de baixo de uma placa
de circuitos impressos. O tempo para o transporte das placas de condutores impressos é mais
reduzido porque são sempre transportadas duas placas de cada vez. Além disso, há um melhor
aproveitamento da configuração dos bocais. 3
Funcionamento 3
Nas trilhas de transporte 1 e 2, as placas de condutores impressos são deslocadas de forma sín-
crona nos trajectos de transporte, isto é, os transportes são independentes entre si, mas têm co-
mando síncrono. O conteúdo para montagem para as trilhas de transporte 1 e 2 tem de ser
organizado para uma operação única através de dois circuitos individuais. (Veja as instruções de
serviço do computador SIPLACE Pro). 3
Havendo só uma trilha de transporte ocupada (ou transporte central) no arranque do processo de
montar, o circuito individual deste trajecto de transporte é identificado como "não para montar".3
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.13 Transporte duplo flexível da PCI Versão de software SR.50x.xx Edição 01/2006 PT
158
Limitações 3
No serviço síncrono do transporte duplo de PCI, é desactivada a opção "Transferência de dados
de PCI" (Whispering Down The Line). O funcionamento do código de barras da PCI não é apoiado
neste modo. A opção "Ponto de tinta global" não é permitida. 3
3.13.8 Comutação do tipo de transporte
3
3
3.13.9 Comando do transporte duplo com o menu de funções individuais
Informações sobre o comando do transporte duplo e sobre o menu de funções individuais podem
ser obtidas na Ajuda Online. 3
3
3
3.13.10 Regulagem automática da largura do transporte duplo
As correias de transporte são reguladas uma após a outra para a largura teórica após recebe-
rem o comando para isso. São possíveis larguras diferentes. 3
NOTA 3
Ao ser escolhido o "Transporte síncrono", a regulação automática da largura é desactivada.
3
Informações pormenorizadas sobre a alteração da largura da trilha de transporte podem ser ob-
tidas na Ajuda Online. 3
3
Tipo de transporte Introdução no programa SITEST
Transporte simples 0
Transporte duplo síncrono 1
Transporte duplo assíncrono 2
