Manual do usuário SIPLACE Série HF 4 Montagem e arranque

Versão de software SR.50x.xx Edição 01/2006 PT 4.2 Configuração na entrega e transporte

165

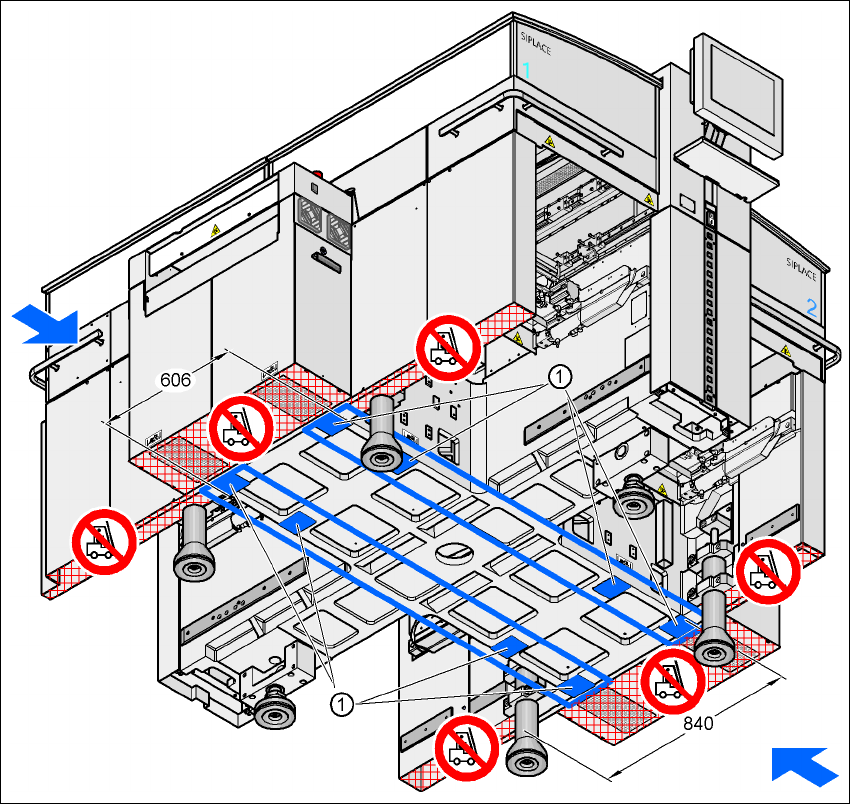

Fig. 4.2 - 3 Superfícies de apoio - forquilha paralela ao sentido de transporte das PCI

(1) Superfícies de apoio para a forquilha do empilhador

4 Montagem e arranque Manual do usuário SIPLACE Série HF

4.2 Configuração na entrega e transporte Versão de software SR.50x.xx Edição 01/2006 PT

166

Forquilha perpendicular ao transporte de PCI 4

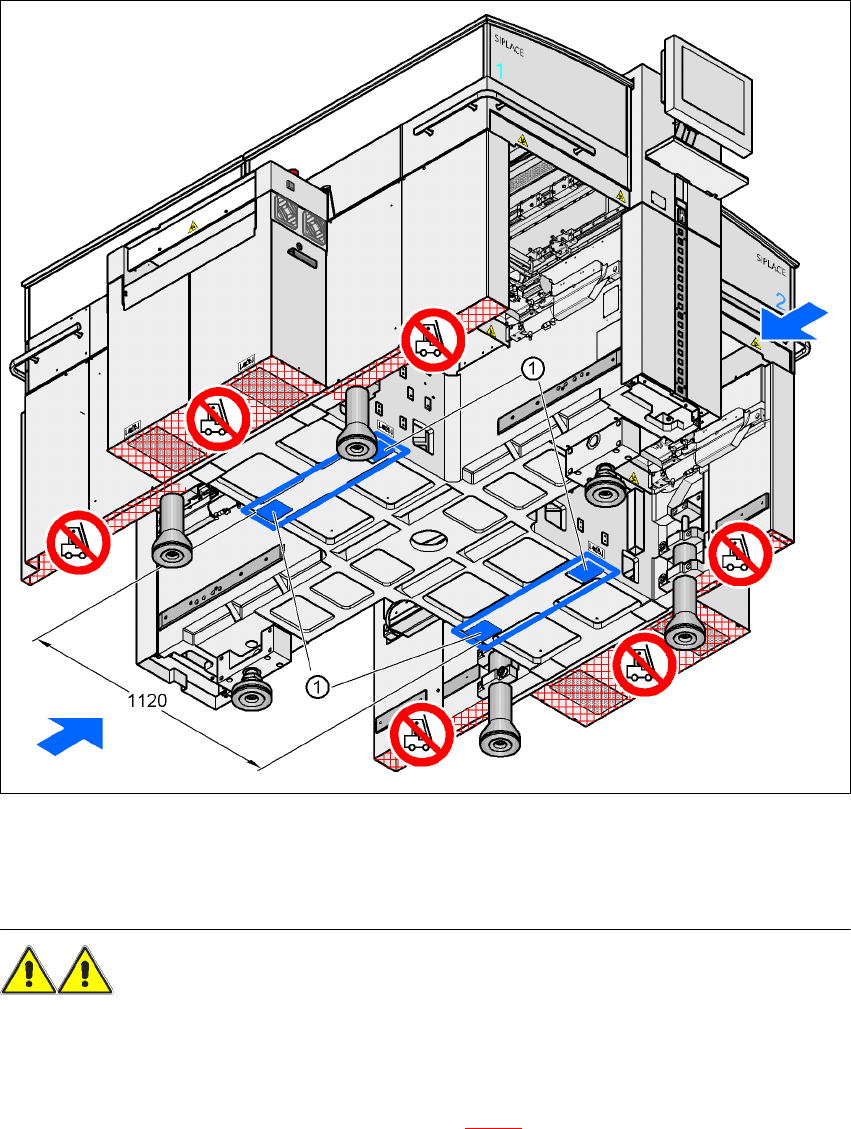

Fig. 4.2 - 4 Superfícies de apoio - forquilha perpendicular ao sentido de transporte das PCI

(1) Superfícies de apoio para a forquilha do empilhador

ALERTA

Antes

de levantar a máquina automática, siga necessariamente os pontos seguintes para evitar

danos irreversíveis na máquina automática:

– A largura da forquilha tem de se situar entre 800 e 900 mm. As superfícies de apoio para o

empilhador de forquilha estão indicadas na Fig. 4.2 - 4

. A distância entre as partes de fora

das superfícies de apoio é de 1120 mm e é expressamente proibido aumentar a largura da

forquilha de forma a levantar a máquina automática pelas partes laterais do quadro. Resul-

taria daí a deformação do quadro da máquina.

Manual do usuário SIPLACE Série HF 4 Montagem e arranque

Versão de software SR.50x.xx Edição 01/2006 PT 4.3 Infraestrutura do local de instalação

167

Æ Ao levantar a máquina automática, a forquilha deve ficar com a carga uniformemente distri-

buída. Uma base rígida entre a forquilha e a máquina automática evita que esta tombe ao

ser levantada. Desta forma, é possível evitar uma carga excessiva sobre os pés da máquina,

o que provocaria a deformação da fixação dos pés da máquina. Recomendamos que uma

segunda pessoa observe o levantamento da máquina automática e garanta que esta não

tombe ao ser levantada pelo empilhador de forquilha.

4.2.4.4 O que é indispensável fazer para o transporte

ALERTA

Durante o transporte, é indispensável que

todos

os pés da máquina sejam levantados acima do

pavimento. Se durante o transporte os pés da máquina forem arrastados no pavimento ou se

chocarem contra um obstáculo, a sua fixação ao quadro da máquina automática poderia ser

danificada.

4.3 Infraestrutura do local de instalação

4.3.1 Recomendações sobre a fundação

A fundação da máquina automática tem de ser rígida e horizontal porque cargas dinâmicas po-

dem provocar oscilações no local de instalação durante o funcionamento da máquina automática.

A intensidade das oscilações depende da construção do fundamento. Desde que sejam respei-

tados os parâmetros de resistência a cargas, etc., são basicamente apropriados:

– Construções de concreto de aço, p.ex. pavimentos em pavilhões industriais

– Placas de pavimento de concreto de aço, p.ex. pavimentos de concreto em pavilhões indus-

triais sem cave

– Zonas com pavimento duplo, desde que no espaço intermédio tenha sido instalado um fun-

damento estável. Para esse fundamento intercalar são impostas as mesmas condições de

instalação. Pode ser construído com vigas de aço ou com concreto.

4.3.1.1 Peso da máquina e capacidade de carga do pavimento

Os valores dos pesos das máquinas e das cargas superficiais estão na Seção 4.1, página 159.
