4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.3 Infraestrutura do local de instalação Versão de software SR.50x.xx Edição 01/2006 PT
168
4.3.1.2 Valores limites das vibrações
A máquina automática é insensível a vibrações do pavimento. Por esse motivo, é preciso respei-
tar os seguintes valores limites para as vibrações.
4
4
4
4
4
4.3.2 Alimentação de ar comprimido
4.3.2.1 Verificação da alimentação do ar comprimido
Verifique se a alimentação de ar comprimido corresponde às especificações da máquina (veja a
tabela na Seção 3.3
, página 97).
NOTA:
Na documentação "Configuração da rede (corrente elétrica e ar comprimido) para sistemas
SMD no cliente", artigo nº 00191409-xx, estão descritas as medidas para ser atingida a especifi-
cação exigida.
Æ Registre as características do ar comprimido no local da instalação.
Parâmetros Valores
Valor espectral da tercina
da velocidade das vibrações 5 - 100 Hz v < 250 µm/s
Valor de v
max
ao longo do tempo v
máx
< 1,5 mm/s
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.3 Infraestrutura do local de instalação
169
4.3.2.2 Conexão de ar comprimido na máquina automática
4

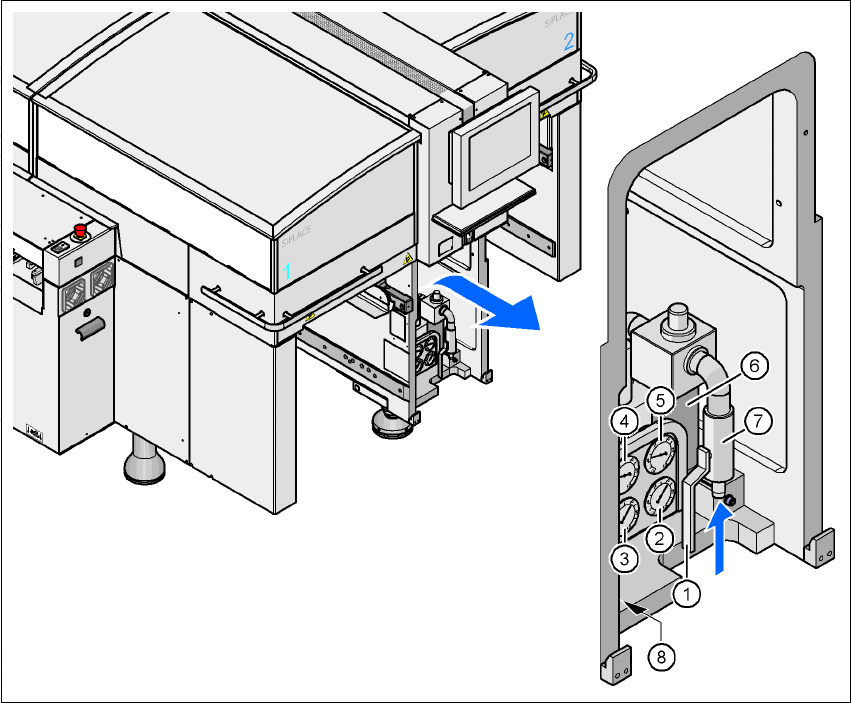

Fig. 4.3 - 1 Conexão do tubo de ar comprimido
(1) Torneira na posição "AUF" (ABERTA)
(2) Manómetro para a pressão de alimentação dos componentes da máquina
Pressão teórica: 0,5 ± 0,025 MPa, 5,0 ± 0,25 bar (amplitude de indicação 0 - 0,6 MPa,
0 - 6 bar)
(3) Manómetro para a pressão de alimentação dos distribuidores de portais
Pressão teórica: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (amplitude de indicação 0 - 0,6 MPa, 0 - 6 bar)
(4) Manómetro para a pressão de alimentação dos alimentadores Bulkcase
Pressão teórica: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (amplitude de indicação: 0 - 0,6 MPa,
0 - 6 bar)
(5) Manómetro para a pressão de entrada
Pressão teórica: 0,5 - 1,0 MPa, 5 - 10 bar (amplitude de indicação: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtro do ar comprimido
(7) Conexão do ar comprimido
(8) Parafuso de sextavado interior para fixação da unidade pneumática
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.3 Infraestrutura do local de instalação Versão de software SR.50x.xx Edição 01/2006 PT
170
ALERTA
Nunca solte tubos de ar comprimido que se encontrem sob carga. Perigo de ferimentos! 4
4.3.3 Alimentação da rede
4
Fig. 4.3 - 2 Localização de alimentação de corrente elétrica na máquina automática
4
(1) Interruptor principal
(2) Bloqueio
(3) Tampa de proteção
