Manual do usuário SIPLACE Série HF 4 Montagem e arranque Versão de software SR.50x.xx Edição 01/2006 PT 4.3 Infraestrutura d o local de instalação 171 4.3.3.1 Not as sobre perigos ALERT A A máquin a autom ática é aliment…

4 Montagem e arranque Manual do usuário SIPLACE Série HF

4.3 Infraestrutura do local de instalação Versão de software SR.50x.xx Edição 01/2006 PT

170

ALERTA

Nunca solte tubos de ar comprimido que se encontrem sob carga. Perigo de ferimentos! 4

4.3.3 Alimentação da rede

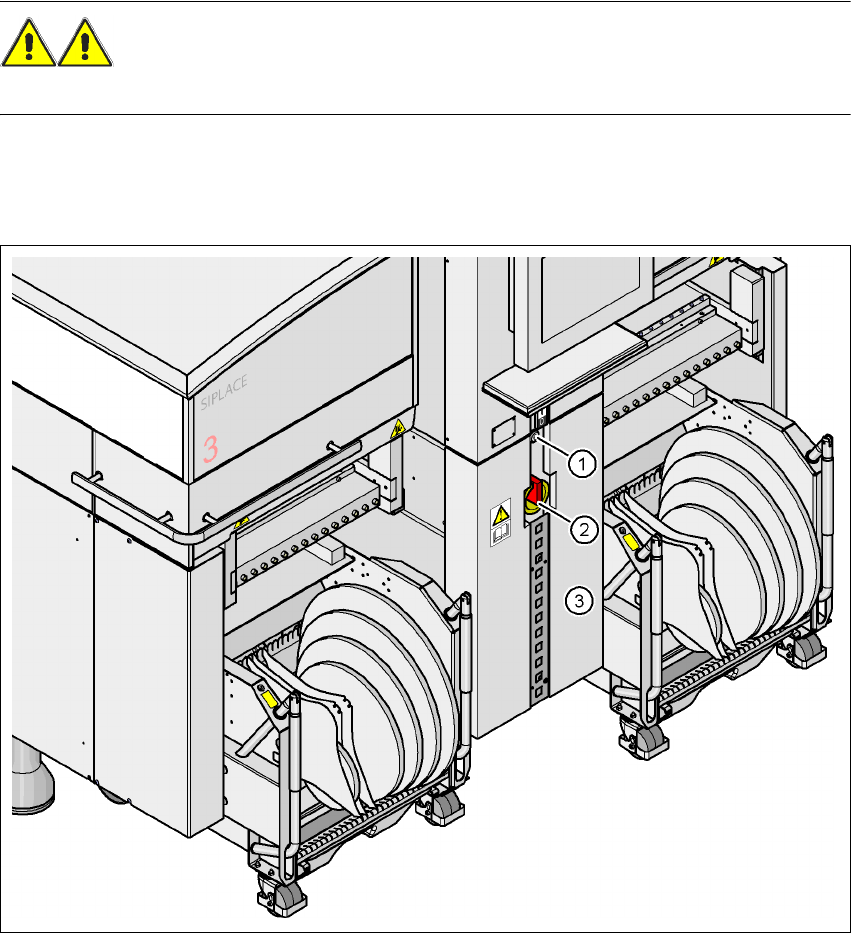

Fig. 4.3 - 2 Localização de alimentação de corrente elétrica na máquina automática

(1) Interruptor principal

(2) Bloqueio

(3) Tampa de proteção

Manual do usuário SIPLACE Série HF 4 Montagem e arranque

Versão de software SR.50x.xx Edição 01/2006 PT 4.3 Infraestrutura do local de instalação

171

4.3.3.1 Notas sobre perigos

ALERTA

A máquina automática é alimentada com corrente da rede de 3 x 208 V~, 3 x 230 V~, 3 x 380

V~, 3 x 400 V~ ou 3 x 415 V~ ± 5 %, 50/60 Hz. As peças desta máquina conduzem, portanto,

tensões que podem causar a morte, mesmo com o interruptor principal desligado. O manusea-

mento incorreto desta máquina automática pode, por esse motivo, causar a morte ou ferimentos

muito graves e também graves danos materiais.

Æ Devem ser respeitadas as prescrições em vigor sobre a prevenção de acidentes e de DIN

(particularmente DIN EN 60 204, Parte 1).

Æ Só pessoal qualificado e devidamente certificado pode abrir a cobertura sobre a unidade de

alimentação de corrente elétrica e conectar a máquina automática à alimentação de corrente.

4.3.3.2 Verificação da alimentação da rede

Verifique se a alimentação de corrente elétrica da rede corresponde às especificações da má-

quina (veja a tabela na Seção 3.3

, página 97).

NOTA:

Na documentação "Configuração da rede (corrente elétrica e ar comprimido) para sistemas

SMD no cliente", artigo nº 00191409-xx, estão descritas as medidas para ser atingida a especifi-

cação exigida.

4.3.3.3 Cabo de alimentação de corrente elétrica - especificações

O cabo de alimentação da rede tem de obedecer à especificação seguinte:

5 x 4 mm² até 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~

5 x 6 mm² até 3 x 208 V~ / 3 x 230 V~

O código das cores dos fios depende do país onde o sistema for utilizado.

4 Montagem e arranque Manual do usuário SIPLACE Série HF

4.3 Infraestrutura do local de instalação Versão de software SR.50x.xx Edição 01/2006 PT

172

ALERTA

Os condutores elétricos para cada máquina automática e para as opções instaladas (p.ex. troca-

dor de bandejas matricial, Productivity-Lift, bomba de vácuo) têm de ser identificados de forma a

não haver possibilidade de engano e têm de ser ordenados sem margem para dúvida. São váli-

das as prescrições do país onde a máquina automática for utilizada.

Fig. 4.3 - 3 Cabo de alimentação de corrente elétrica

(1) Cabo de alimentação de corrente elétrica

(2) Ângulo para a união roscada dos cabos
