Manual do usuário SIPLACE Série HF 4 Montagem e arranque Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática 183 Æ A parafuse a rosca do pé m édio da máquin a no fu ro no lado de baixo da …
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
182
Æ Aparafuse a rosca do pé médio da máquina no furo no lado de baixo da peça distanciadora.
Æ Regule ambas as peças distanciadoras na parte de baixo da máquina da seguinte maneira:
– A abertura da peça distanciadora no lado da unidade pneumática está virada para o sen-
tido do transporte das PCI (veja o Ponto 4 na Fig. 4.4 - 3
, página 180).
– A abertura da peça distanciadora no lado da alimentação de corrente elétrica está virada
para o sentido contrário ao do sentido do transporte das PCI (veja o Ponto 3 na Fig. 4.4
- 3, página 180).
Æ Fixe cada uma das peças distanciadoras com quatro parafusos de sextavado interior
M12x80 (veja o Ponto 4 na Fig. 4.4 - 4
). Utilize para isso a ponta da chave de parafusos de
10 mm.
Regulagem das alturas do transporte das PCI de 930 mm e 950 mm 4
Para as alturas de transporte das PCI de 930 mm e 950 mm também é precisa a peça distancia-
dora.
Æ Regule a peça distanciadora para que o lado de 122,5 mm fique na posição vertical e o furo
para o pé médio da máquina fique virado para baixo.
4

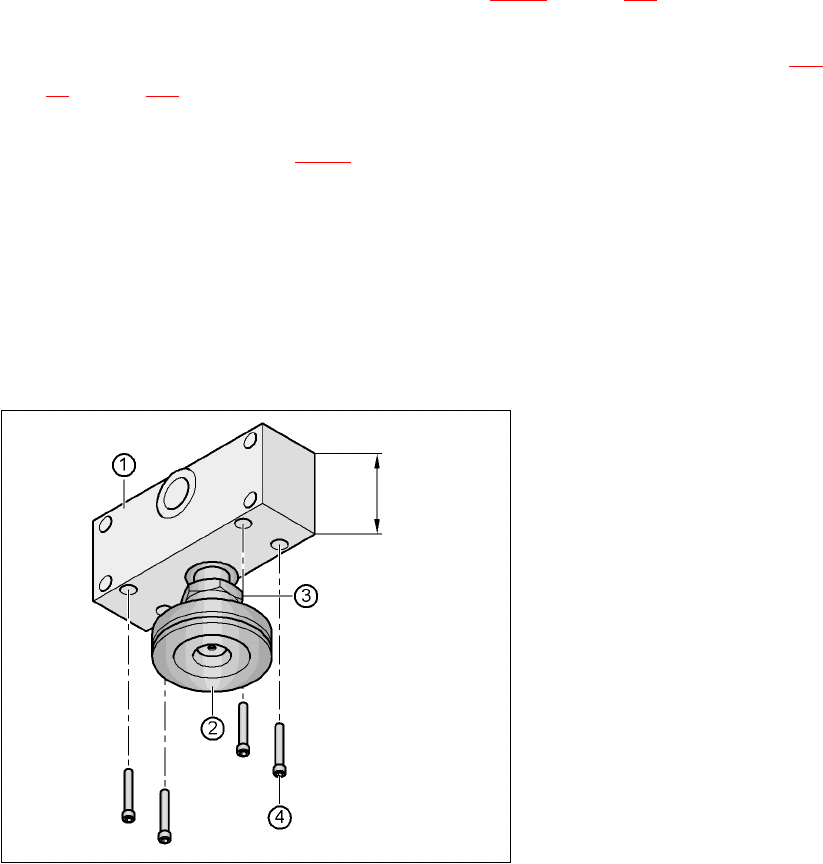

Fig. 4.4 - 5 Regulagem da peça distanciadora para as alturas de transporte de 930 e 950 mm
4
(1) Altura da peça distanciadora: 122,5 mm
(2) Pé médio da máquina
(3) Contraporca M24
(4) Parafuso de sextavado interior M12x80, 4 peças
122,5 mm
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
183
Æ Aparafuse a rosca do pé médio da máquina no furo no lado de baixo da peça distanciadora.
Æ Regule ambas as peças distanciadoras da seguinte maneira:
– A abertura da peça distanciadora no lado da unidade pneumática está virada para o sen-
tido do transporte das PCI (veja o Ponto 4 na Fig. 4.4 - 3
, página 180).
– A abertura da peça distanciadora no lado da alimentação de corrente elétrica está virada
para o sentido contrário ao do sentido do transporte das PCI (veja o Ponto 3 na Fig. 4.4
- 3, página 180).
Æ Fixe cada uma das peças distanciadoras com quatro parafusos de sextavado interior
M12x80 (veja o Ponto 4 na Fig. 4.4 - 5
). Utilize para isso a ponta da chave de parafusos de
10 mm.
4.4.4.2 Regulagem prévia dos pés exteriores da máquina
4

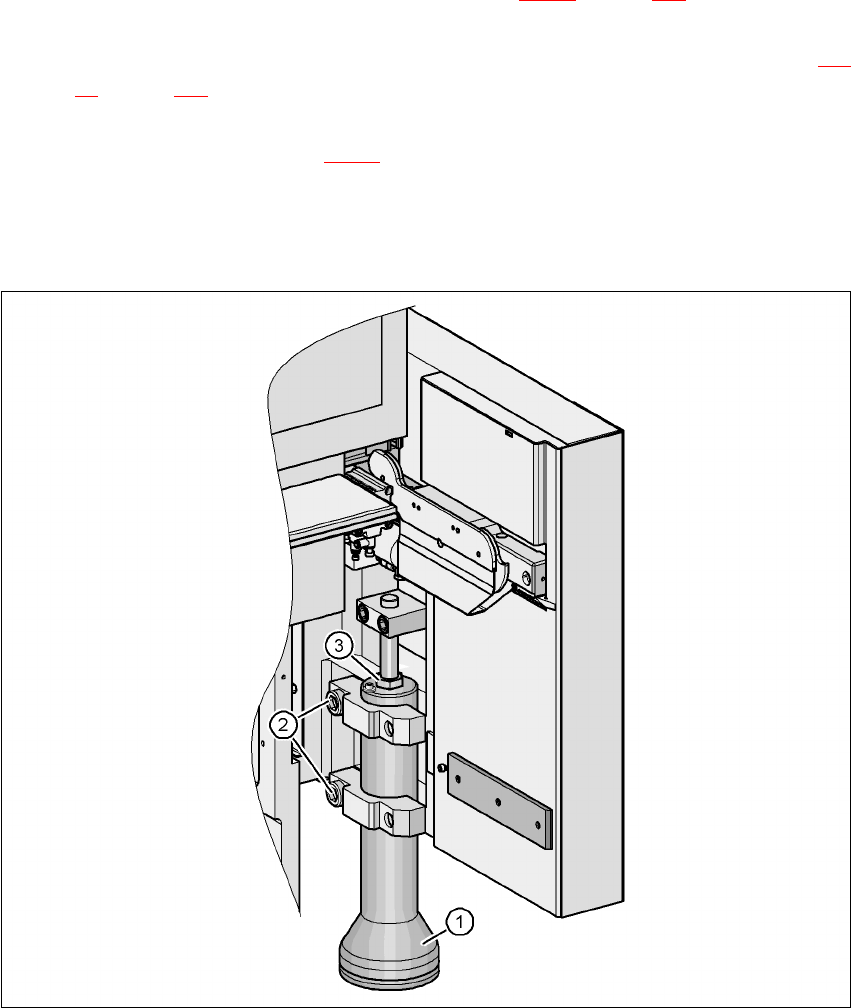

Fig. 4.4 - 6 Regulagem prévia dos pés da máquina
(1) Pé da máquina - 2 execuções
(2) Parafuso de sextavado interior, M24x90
(3) Parafuso de ajuste M24x2x120
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
184
Æ Solte cuidadosamente ambos os parafusos de sextavado interior M24x90 (Pos. 4 na Fig. 4.4
- 6) com a ponta da chave de parafusos (chave de 19 mm) e deixe que o pé da máquina (Pos.
5 na Fig. 4.4 - 6
) se desloque lentamente para baixo.
Æ Ajuste o pé correspondente da máquina para a altura de transporte da PCI desejada.
Os pés exteriores da máquina existem em duas formas de realização: 4
– pé exterior da máquina para a altura de transporte da PCI de 830 mm,
comprimento 369 mm, nº do artigo 03041008-01 (Pos. 1 na Fig. 4.4 - 3
, página 180)
– pé exterior da máquina para as alturas de transporte da PCI de 900, 930 e 950 mm,
comprimento 439 mm, nº do artigo 03000890-02 (Pos. 2 na Fig. 4.4 - 3
, página 180)
Æ Faça a regulagem prévia para cada um dos pés exteriores da máquina.
A distância entre o lado inferior do pé da máquina e bordo inferior do quadro da máquina,
deve apresentar os seguintes valores:
Æ Ajuste o parafuso de ajuste M24x2x120 (pos. 3 na Fig. 4.4 - 6) com a chave de boca nº 36
de modo a obter os valores da distância da tabela acima para a altura de transporte respec-
tiva.
Æ Seguidamente, desça a máquina automática cuidadosamente com o empilhador de forquilha
até que os pés da máquina toquem no chão por igual. Uma segunda pessoa tem necessari-
amente de verificar a estabilidade da posição da máquina automática durante a sua descida.
Se necessário, a fixação dos pés exteriores da máquinas terá de ser um pouco mais solta.
Æ Incline a máquina automática adicionalmente com cuidado, até que os pés exteriores da má-
quina toquem nos parafusos de ajuste M24x2x120 (pos. 3 na Fig. 4.4 - 6
) para o ajuste da
altura.
Æ Atenção: Os pés médios da máquina (veja o Ponto 2 na Fig. 4.4 - 3, página 180) não devem
ainda tocar no chão. Se necessário, aparafuse ainda um pouco mais os pés médios da má-
quina para o interior da máquina automática ou para a peça distanciadora.
NOTA 4
A descrição da regulagem definitiva da máquina automática vem na Seção 4.4.15
, página
219.
Altura de transporte da
PCI
Distância do lado inferior do pé da máquina
para o lado inferior do quadro da máquina
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
