4 Montagem e arranque Manual do usuário S IPLACE Série HF 4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT 188 4.4.7.2 Mont agem 4 Fig. 4.4 - 8 Montagem do bloco lateral no lado de saíd…
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
187
Æ Desmonte as coberturas de cabos (Pos. 3 e 5 na Fig. 4.4 - 7) dos flancos (Pos. 1 na Fig. 4.4
- 7) do transporte de saída.
Æ Coloque o flanco (Pos. 1 na Fig. 4.4 - 7)cuidadosamente no flanco do transporte de proces-
samento (Pos. 2 na Fig. 4.4 - 7
).
CUIDADO 4
Tenha o cuidado de evitar cortar ou esmagar cabos das células fotoelétricas ou dos motores
de acionamento.
Æ Fixe cada flanco com 4 parafusos de cabeça cilíndrica M6x16 e respectivas anilhas (Pos. 7
na Fig. 4.4 - 7
).
Æ Faça a conexão dos cabos elétricos das células fotoelétricas e dos motores de acionamento.
Æ Fixe as coberturas dos cabos (Pos. 3 e 5 na Fig. 4.4 - 7).
Æ Introduza o veio sextavado (Pos. 9 na Fig. 4.4 - 7) na unidade de acionamento (Pos. 10 na
Fig. 4.4 - 7
).
Æ Atenção: A guia do veio sextavado (Pos. 8 na Fig. 4.4 - 7) tem de apontar sempre para o lado
do transporte onde a unidade de acionamento (Pos. 10 na Fig. 4.4 - 7
) está fixada.
4.4.7 Montagem do bloco lateral no lado de saída das PCI
4.4.7.1 Ferramentas
– Chave de haste hexagonal, DIN 911, conjunto
– Chave da máquina
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
188
4.4.7.2 Montagem
4

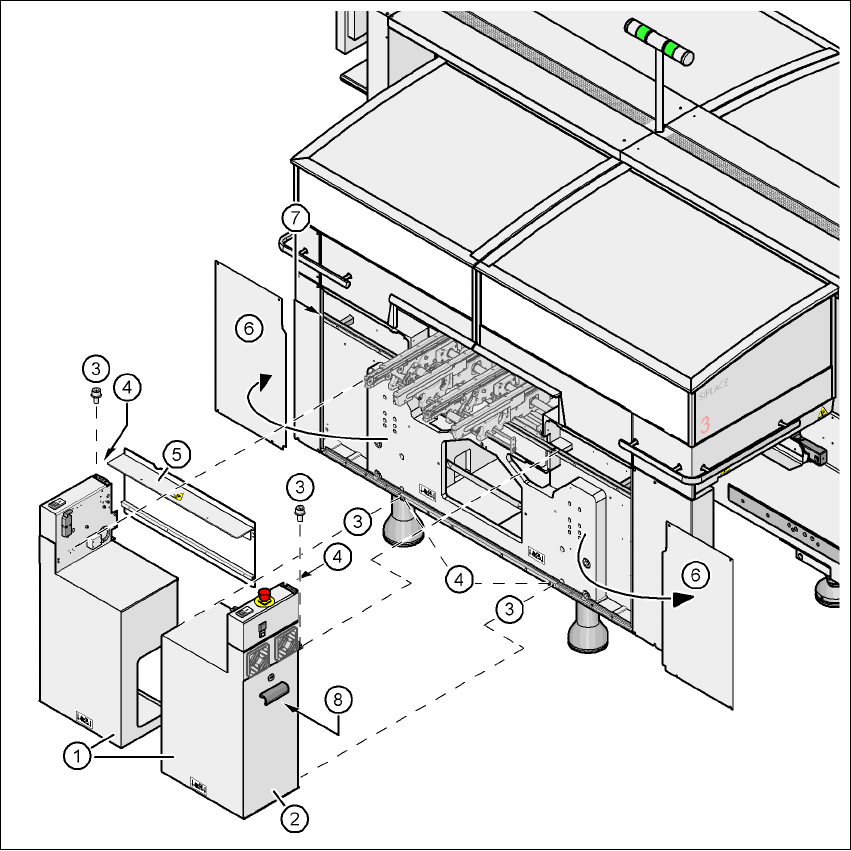

Fig. 4.4 - 8 Montagem do bloco lateral no lado de saída das PCI
(1) Bloco lateral
(2) Portas
(3) Parafuso de cabeça cilíndrica DIN 912, M6x16 e anilha
(4) Conexão a terra
(5) Cobertura para transporte
(6) Chapa lateral, desmontada
(7) Régua da unidade
(8) Unidade do eixo portais 1 e 3 (HF) ou unidade do eixo portal 3 (HF/3)
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
189
Æ Retire ambas as chapas laterais (Pos. 6 na Fig. 4.4 - 8).
CUIDADO 4
Não desaperte simultaneamente os três parafusos inferiores, mas apenas os solte para que
a chapa lateral não caia.
Æ Solte o cabo de terra da chapa lateral.
Æ Retire ambas as portas (Pos. 2 na Fig. 4.4 - 8) do bloco lateral (Pos. 1).
NOTA: 4
Para evitar danos, recomendamos que o bloco lateral seja montado por duas pessoas.
Æ Coloque a unidade do eixo (Pos. 8 na Fig. 4.4 - 8) ao lado da máquina automática para ter
espaço suficiente para a montagem do bloco lateral (Pos. 1 na Fig. 4.4 - 8
).
Æ Atenção: Os cabos de conexão à unidade do eixo não podem ficar demasiado esticados.
Æ Levante uma metade do bloco lateral (Pos. 1 na Fig. 4.4 - 8) no quadro da máquina e posi-
cione a mesma de forma a que a cantoneira de montagem fique assente na régua de mon-
tagem (Pos. 7 na Fig. 4.4 - 8
).
CUIDADO 4
Atenção: Esta metade do bloco lateral não pode colidir com o veio sextavado do transporte
da PCI para o veio sextavado não ser deformado.
Æ Fixe esta metade do bloco lateral com 2 parafusos de cabeça cilíndrica M6x16 e anilhas
(Pos. 3 na Fig. 4.4 - 8
).
Æ Monte a cobertura de transporte
antes
da montagem da segunda metade do bloco lateral
(Pos. 5 na Fig. 4.4 - 8
). Proceda como a seguir se indica:
