Manual do usuário SIPLACE Série HF 4 Montagem e arranque Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática 191 Æ In troduza a espiga (P os. 5 na Fig. 4. 4 - 9 ) da cobertura para transpo…
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
190
4

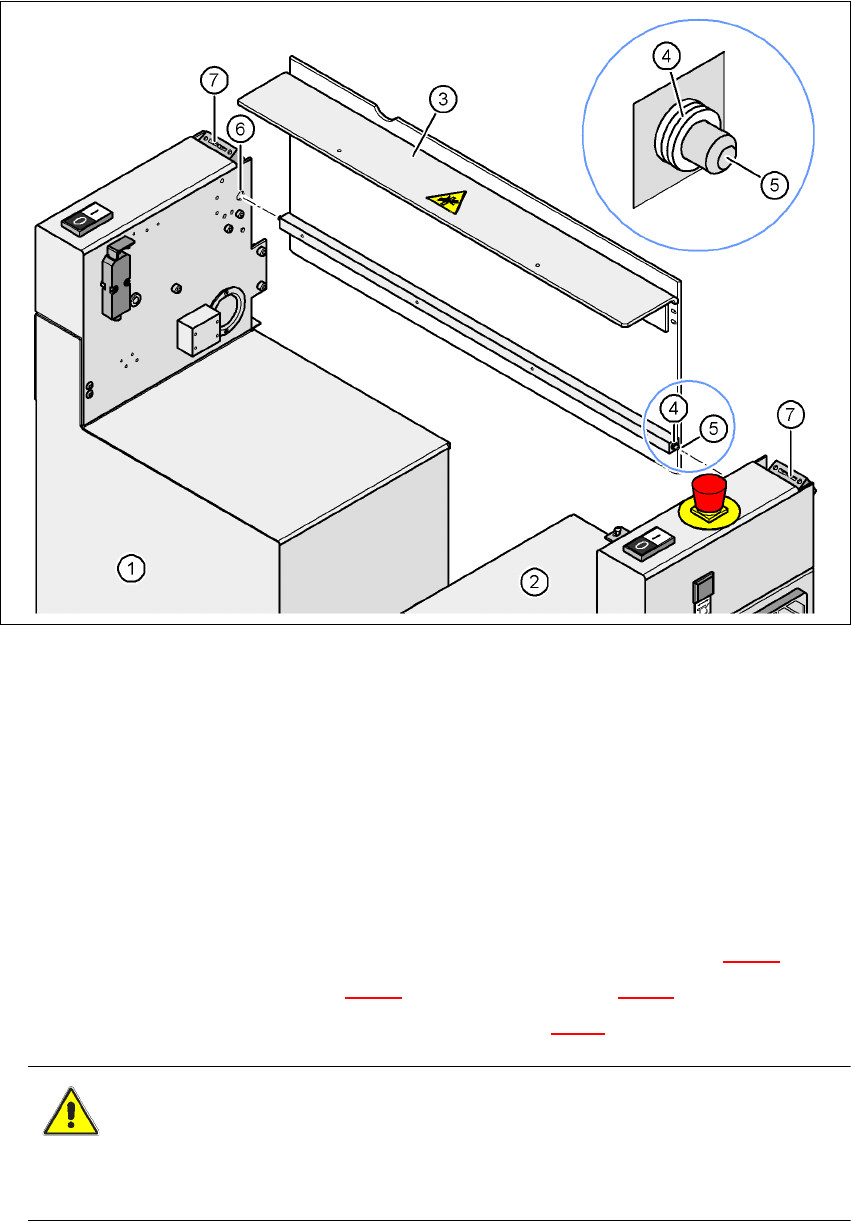

Fig. 4.4 - 9 Montar a cobertura para transporte e segunda metade do bloco lateral
(1) Metade do bloco lateral já montada
(2) Segunda metade do bloco lateral que tem de ser montada
(3) Cobertura para transporte
(4) Colocar 3 anilhas de plástico branco em cada lado
(5) Espiga da cobertura para transporte
(6) Furo
(7) Interruptor da tampa de proteção
4
Æ Empurre 3 anilhas de plástico branco para ambas as espigas (Pos. 5 na Fig. 4.4 - 9).
Æ Introduza a espiga (Pos. 5 na Fig. 4.4 - 9) no furo (Pos. 6 na Fig. 4.4 - 9).
Æ Levante a segunda metade do bloco lateral (Pos. 2 na Fig. 4.4 - 9) para o quadro da máquina.
CUIDADO 4
Atenção: Esta metade do bloco lateral não pode colidir com o veio sextavado do transporte
da PCI para o veio sextavado não ser deformado.
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
191
Æ Introduza a espiga (Pos. 5 na Fig. 4.4 - 9) da cobertura para transporte no furo (Pos. 6 na
Fig. 4.4 - 9
) da segunda metade do bloco lateral.
Æ Posicione a segunda metade do bloco lateral para a cantoneira de montagem assentar na
régua de montagem (Pos. 7 na Fig. 4.4 - 8
).
Æ Fixe a segunda metade da máquina automática com 2 parafusos de cabeça cilíndrica M6x16
e anilha (Pos. 3 na Fig. 4.4 - 8
).
4.4.7.3 Fixação da guia do veio sextavado
Æ No transporte simples, fixe
uma
guia para o veio sextavado (Pos. 8 na Fig. 4.4 - 7) no bloco
lateral com dois parafusos de cabeça cilíndrica M6x16 e anilhas.
Æ No transporte duplo, fixe duas guias para o veio sextavado (Pos. 8 na Fig. 4.4 - 7) no bloco
lateral com dois parafusos de cabeça cilíndrica M6x16 e anilhas.
4
4.4.7.4 Conexões elétricas - bloco lateral no lado de saída das PCI
4
4
4
4
4
Lado esquerdo do bloco lateral
(olhando no sentido do transporte)
Ficha/Cabo à Ficha/Cabo
Botão de PARADA DE EMERGÊNCIA
Teclas de início/parada
X63/03020687 X63/03002526
Interruptor da tampa de proteção, localidade 3 X53/03020409 X53/03002528
Tecla, dispositivo de alimentação de carro de
componentes, localidade 3
X232/03021056 X232/03021053
Lado direito do bloco lateral
(olhando no sentido do transporte)
Ficha/Cabo à Ficha/Cabo
Teclas de início/parada
Interruptor, cobertura para transporte da PCI
X62/03020410 X62/03002525
Interruptor da tampa de proteção, localidade 2 X52/03006476 X52/03002527
Tecla, dispositivo de alimentação de carro de
componentes, localidade 2
X222/03021056 X222/03021052
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
192
4.4.7.5 Montagem do cabo de terra para as portas
Æ Fixe ao quadro da máquina ambos os cabos de terra para as portas (Pos. 4 na Fig. 4.4 - 8)
como a seguir se indica:
4
Fig. 4.4 - 10 Montagem do cabo de terra
4
4
4
4
4
4.4.7.6 Verificar e ajustar o interruptor da tampa de proteção
Æ Verifique a função do interruptor da tampa de proteção (pos. 7 na Fig. 4.4 - 9, página 190).
Æ Ajuste, se necessário, o interruptor da tampa de proteção (veja as Instruções de assistência).
Porca sextavada M5
Anilha de mola M5, DIN 7980
Anilha M5, DIN 125
Sapata de cabo, anular
Anilha de contato
