4.4.7.5 Montagem do cabo de terra para as portas
Æ Fixe ao quadro da máquina ambos os cabos de terra para as portas (Pos. 4 na Fig. 4.4 - 8)
como a seguir se indica:
4
Fig. 4.4 - 10 Montagem do cabo de terra
4
4
4
4
4
4.4.7.6 Verificar e ajustar o interruptor da tampa de proteção
Æ Verifique a função do interruptor da tampa de proteção (pos. 7 na Fig. 4.4 - 9, página 190).
Æ Ajuste, se necessário, o interruptor da tampa de proteção (veja as Instruções de assistência).
Porca sextavada M5
Anilha de mola M5, DIN 7980
Anilha M5, DIN 125
Sapata de cabo, anular
Anilha de contato
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
193
4.4.7.7 Instalar a chapa de proteção contra acesso "em baixo"
As máquinas automáticas da Série HF são fornecidas só com
uma
chapa de protecção contra
acesso "em baixo". Se as máquinas automáticas forem montadas dentro de uma linha, não é pre-
ciso haver a chapa de proteção contra acesso entre os transportes de saída e de entrada contí-
guos.
ALERTA
Basicamente, a chapa de proteção contra acesso "em baixo" deve ser montada no lado de
entrada da
primeira
máquina automática e no lado de saída da
última
máquina automática de
uma linha de montagem (Artigo nº 03003432-01) com 4 parafusos de sextavado interior M4x12.
Desta forma, é evitado o acesso não permitido do pessoal ao interior da máquina automática.
4
Fig. 4.4 - 11 Montar a chapa de protecção contra acesso "em baixo" no lado de entrada da PCI
(1) Chapa de proteção contra acesso "em baixo", Artigo nº 03003432-01
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
194
4.4.8 Instalar a unidade de eixo em HF em HF/3
4.4.8.1 Unidade do eixo HF (portais 1 e 3) - pontos de conexão elétrica
4

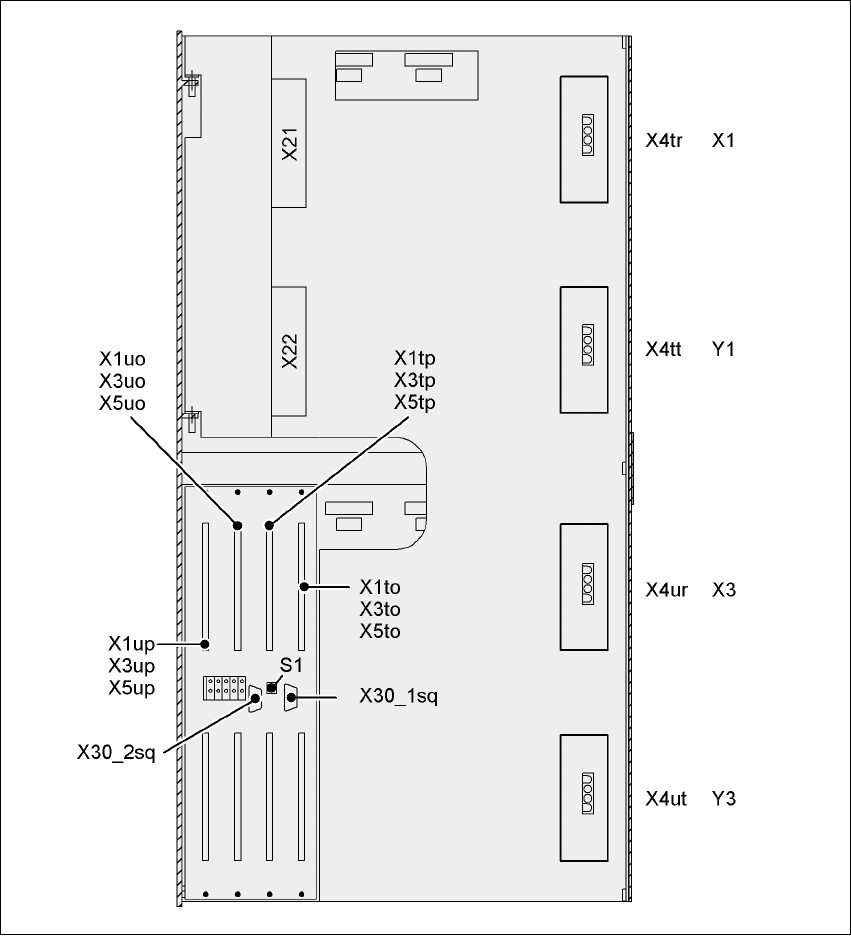

Fig. 4.4 - 12 Unidade do eixo HF (portais 1 e 3), lado de trás - pontos de conexão elétrica
