4 Montagem e arranque Manual do usuário S IPLACE Série HF 4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT 202 Æ Retire a mbas a s chapas later ais (Pos . 6 na Fi g. 4.4 - 15 ). CUI DAD…
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
201
4.4.10 Montagem do bloco lateral no lado de entrada das PCI
4.4.10.1 Ferramentas
– Chave de haste hexagonal, DIN 911, conjunto
– Chave da máquina
4.4.10.2 Montagem
4

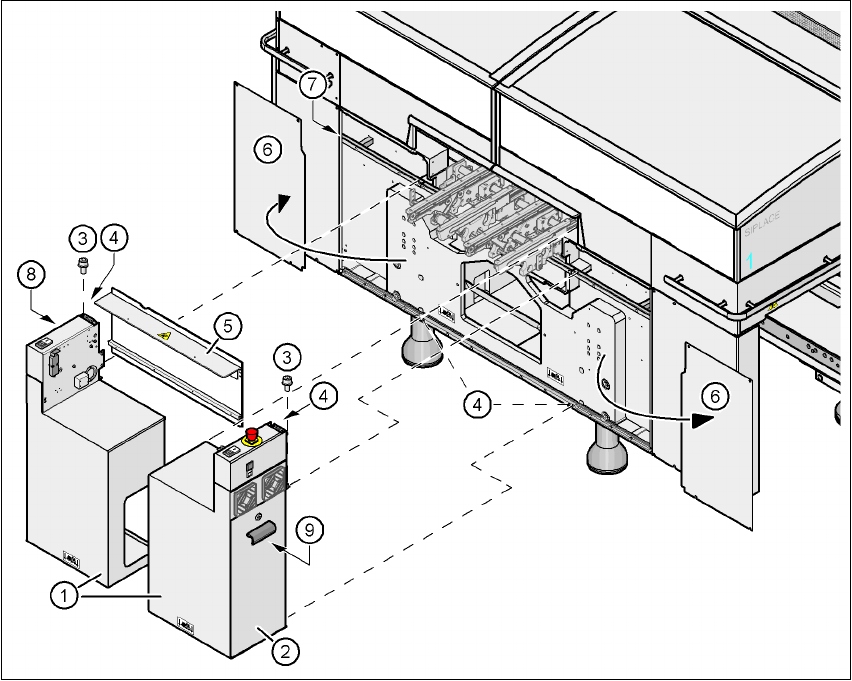

Fig. 4.4 - 15 Montagem do bloco lateral no lado de entrada das PCI
(1) Bloco lateral, desmontado
(2) Portas
(3) Parafuso de cabeça cilíndrica DIN 912, M6x16 e anilha
(4) Conexão a terra
(5) Cobertura para transporte
(6) Chapa lateral, desmontada
(7) Régua da unidade
(8) Unidade de computador
(9) Unidade do eixo (HF/3)
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
202
Æ Retire ambas as chapas laterais (Pos. 6 na Fig. 4.4 - 15).
CUIDADO 4
Não desaperte simultaneamente os três parafusos inferiores, mas apenas os solte para que
a chapa lateral não caia.
Æ Solte o cabo de terra da chapa lateral.
Æ Retire ambas as portas (Pos. 2 na Fig. 4.4 - 15) do bloco lateral (Pos. 1).
NOTA: 4
Para evitar danos, recomendamos que o bloco lateral seja montado por duas pessoas.
Æ Coloque a unidade de computador (Pos. 8 na Fig. 4.4 - 15) e a unidade do eixo (Pos. 9 na
Fig. 4.4 - 15
) ao lado da máquina automática para haver espaço suficiente para a montagem
do bloco lateral (Pos. 1 na Fig. 4.4 - 15
).
Æ Atenção: Os cabos de conexão à unidade de computador e à unidade do eixo não devem
ficar demasiado esticados.
Æ Levante uma metade do bloco lateral (Pos. 1 na Fig. 4.4 - 15) no quadro da máquina e posi-
cione a mesma para a cantoneira de montagem ficar assente na régua da unidade (Pos. 7
na Fig. 4.4 - 15
).
CUIDADO 4
Tenha o cuidado de evitar que o bloco lateral colida com o veio sextavado do transporte das
PCI, para não sofrer deformação.
Æ Fixe esta metade do bloco lateral com 2 parafusos de cabeça cilíndrica M6x16 e anilhas
(Pos. 3 na Fig. 4.4 - 15
).
Æ Monte a cobertura de transporte
antes
da montagem da segunda metade do bloco lateral
(Pos. 5 na Fig. 4.4 - 15
). Proceda como a seguir se indica:
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
203
4

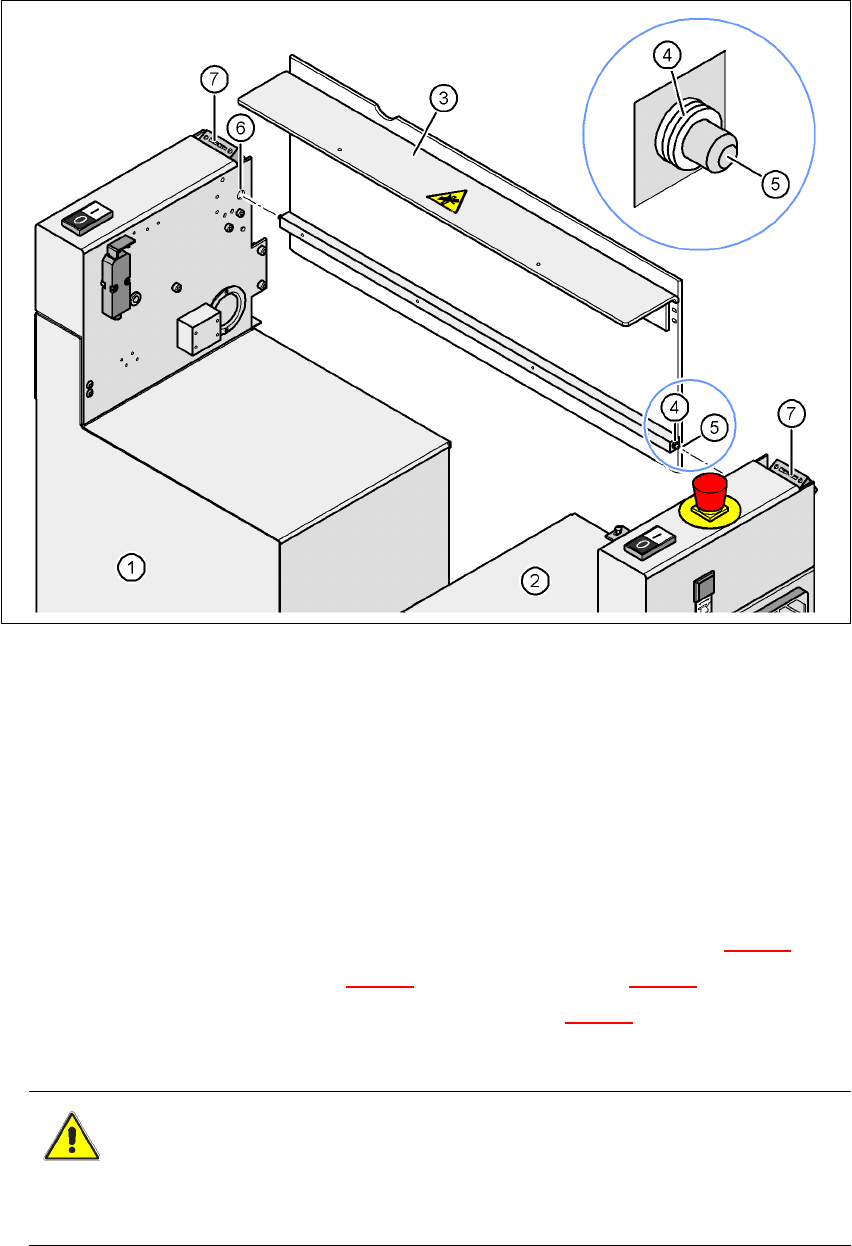

Fig. 4.4 - 16 Montar a cobertura para transporte e segunda metade do bloco lateral
(1) Metade do bloco lateral já montada
(2) Segunda metade do bloco lateral que tem de ser montada
(3) Cobertura para transporte
(4) Colocar 3 anilhas de plástico branco em cada lado
(5) Espiga da cobertura para transporte
(6) Furo
(7) Interruptor da tampa de proteção
4
Æ Empurre 3 anilhas de plástico branco para ambas as espigas (Pos. 5 na Fig. 4.4 - 16).
Æ Introduza a espiga (Pos. 5 na Fig. 4.4 - 16) no furo (Pos. 6 na Fig. 4.4 - 16).
Æ Levante a segunda metade do bloco lateral (Pos. 2 na Fig. 4.4 - 16) para o quadro da má-
quina.
CUIDADO 4
Atenção: Esta metade do bloco lateral não pode colidir com o veio sextavado do transporte
da PCI para o veio sextavado não ser deformado.
