4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
206
4.4.10.7 Instalar a chapa de proteção contra acesso "em baixo"
As máquinas automáticas da Série HF são fornecidas só com
uma
chapa de protecção contra
acesso "em baixo". Se as máquinas automáticas forem montadas dentro de uma linha, não é pre-
ciso haver a chapa de proteção contra acesso entre os transportes de saída e de entrada contí-
guos.
ALERTA
Basicamente, a chapa de proteção contra acesso "em baixo" deve ser montada no lado de
entrada da
primeira
máquina automática e no lado de saída da
última
máquina automática de
uma linha de montagem (Artigo nº 03003432-01) com 4 parafusos de sextavado interior M4x12.
Desta forma, é evitado o acesso não permitido do pessoal ao interior da máquina automática.
4

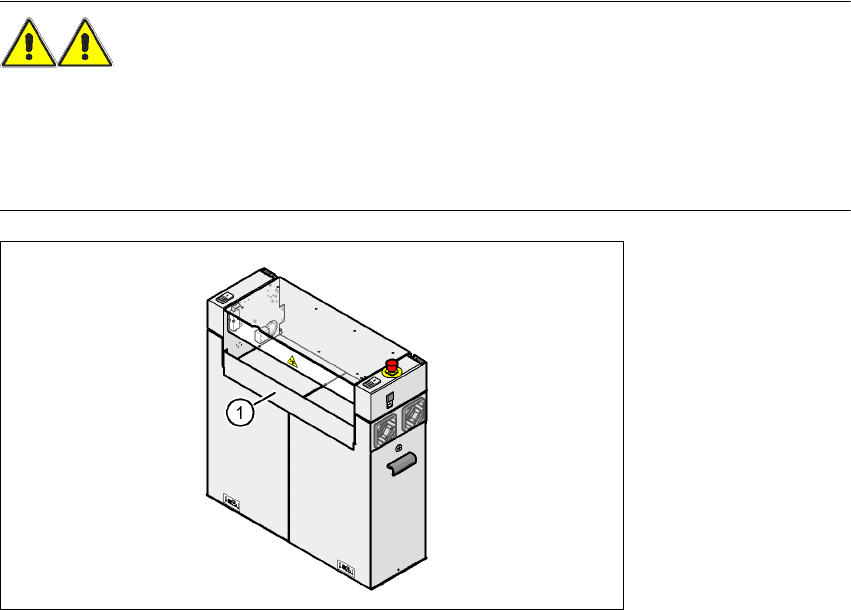

Fig. 4.4 - 18 Montar a chapa de protecção contra acesso "em baixo" no lado de entrada da PCI
(1) Chapa de proteção contra acesso "em baixo", Artigo nº 03003432-01
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
207
4.4.11 Instalar a unidade de computador em HF em HF/3
4.4.11.1 Unidade de computador - Pontos de conexão elétrica
4

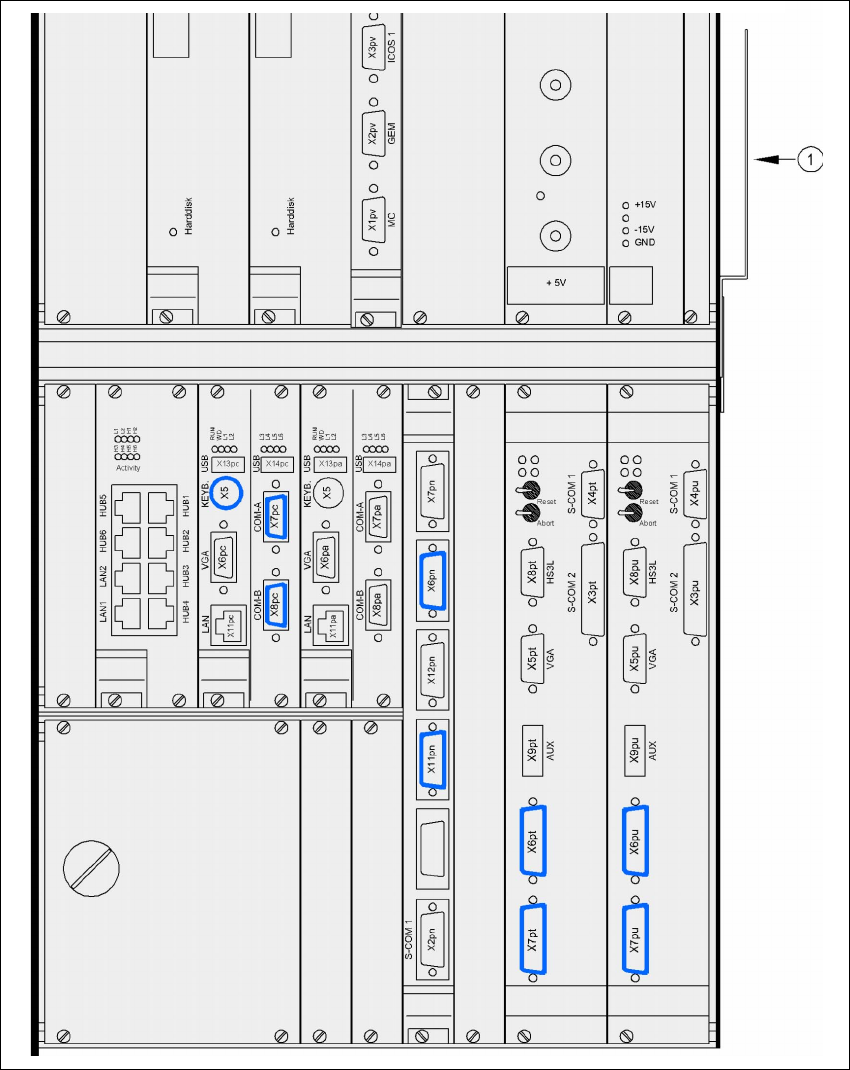

Fig. 4.4 - 19 Unidade de computador, lado da frente - ligar a ficha
(1) Chapa de condução dos cabos
Câmara 2/4 Câmara 1/3
Câmara 2/4 Câmara 1/3
CAN-Bus 2 CAN-Bus 2 CAN-Bus 1 CAN-Bus 1
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
208
4
Fig. 4.4 - 20 Unidade de computador, lado de trás - Conectar a ficha
(1) Chapa de condução dos cabos
