Manual do usuário SIPLACE Série HF 4 Montagem e arranque Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática 219 4.4.15 Ajusta mento definiti vo da máquina automática Æ Co loque o n ível d…
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
218
4.4.14.3 Alinhamento da máquina automática em relação à linha
Æ Posicione a máquina automática com o empilhador de forquilha no local livre na linha.
ALERTA 4
Desça a máquina automática lentamente. Entretanto, uma segunda pessoa verifica que os
pés da máquina assentem simultaneamente no chão. Um choque dos pés da máquina num
só lado contra o chão provoca deformações na fixação dos pés da máquina.
4.4.14.4 Alinhamento da máquina automática com o sistema de transporte de
almofada de ar
Æ Coloque por baixo do quadro da máquina as quatro almofadas de ar do sistema de transporte
por almofada de ar.
Æ Suba a máquina automática e faça o seu alinhamento em relação à linha.
Æ Verifique a distância ao sistema de transporte das PCI da máquina automática vizinha. Essa
distância deve ser de 1 mm a 3 mm.
Æ Desça a máquina automática.
4

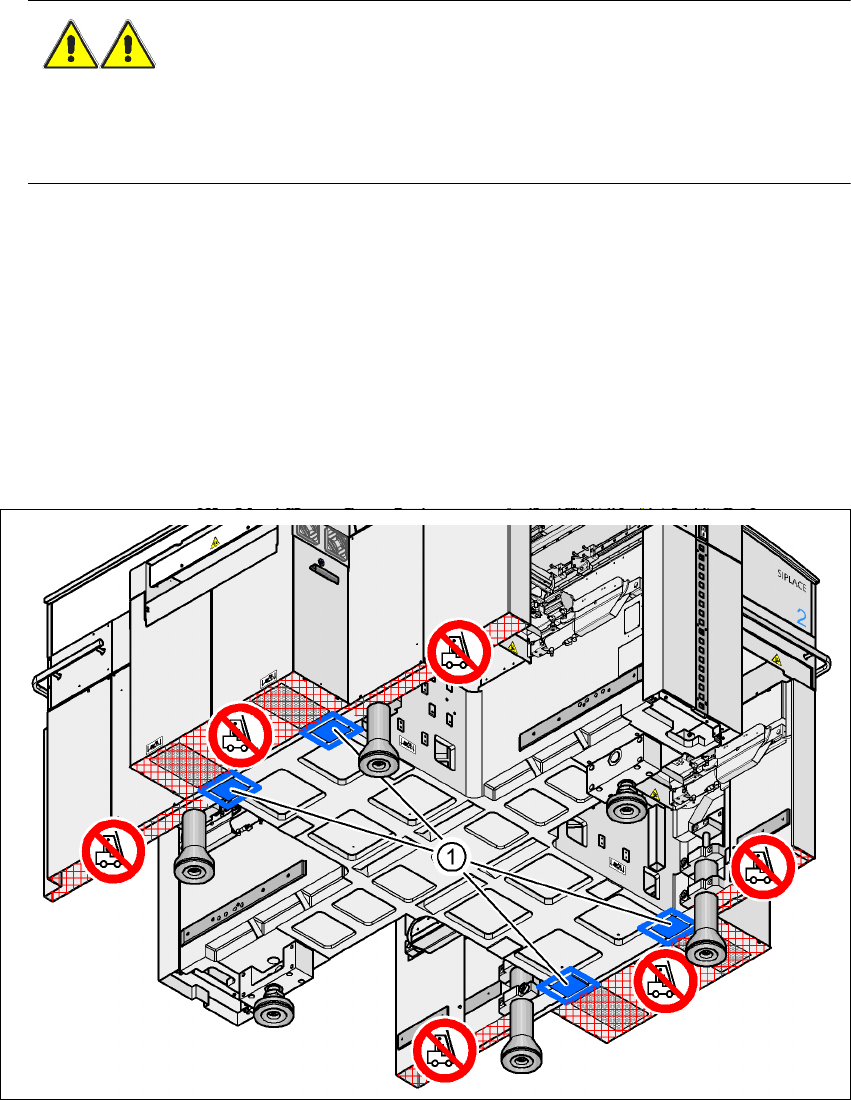

Fig. 4.4 - 24 Posições de assentamento para o sistema de transporte por almofada de ar
(1) Superfícies de assentamento para o sistema de transporte por almofada de ar
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
219
4.4.15 Ajustamento definitivo da máquina automática
Æ Coloque o nível de bolha de ar nas direcções X e Y sobre os flancos do transporte das PCI
na zona de montagem 1 (veja a Fig. 4.4 - 25
). A largura do transporte das PCI está previa-
mente regulada:
Transporte simples 210 mm
Transporte duplo, trilha 1 136 mm
Transporte duplo, trilha 2 210 mm 4
NOTA: 4
Para o transporte duplo, coloque o nível de bolha de ar para nivelar na direcção X sempre e
só nos flancos exteriores da máquina automática.
Æ Meça a distância entre a margem superior do transportador de PCI e a base. Essa distância
deve ser de 800 mm, 900 mm, 930 mm ou 950 mm.
4
Fig. 4.4 - 25 Alinhamento da máquina automática na direcções X e Y
Æ Ajuste com a chave de boca SW36 o parafuso de ajuste M24x2x120 (pos. 1 na Fig. 4.4 - 26)
de modo a que na altura exigida de transporte das PCI, o indicador do nível de bolha de ar
da máquina não apresente qualquer desvio do ponto zero.
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
220
4
Fig. 4.4 - 26 Regular a altura dos pés exteriores da máquina
(1) Parafuso de ajuste M24x2x120 para ajuste da altura
(2) Pé exterior da máquina
(3) Fixador
(4) Parafuso de sextavado interior M24x90
Æ Verifique a altura pretendida para o transporte das PCI.
Æ Depois da máquina automática estar regulada, com a chave hexagonal de embutir do tama-
nho 19 aperte os parafusos de sextavado interior M24x90 (Pos. 4) para fixar as peças de fi-
xação em todos os pés exteriores da máquina (Pos. 3).
Æ Rode para fora os pés médios da máquina com a chave de gancho 135 - 145 até ficarem
firmemente assentes no chão.
