4.4.15 Ajustamento definitivo da máquina automática
Æ Coloque o nível de bolha de ar nas direcções X e Y sobre os flancos do transporte das PCI
na zona de montagem 1 (veja a Fig. 4.4 - 25
). A largura do transporte das PCI está previa-
mente regulada:
Transporte simples 210 mm
Transporte duplo, trilha 1 136 mm
Transporte duplo, trilha 2 210 mm 4
NOTA: 4
Para o transporte duplo, coloque o nível de bolha de ar para nivelar na direcção X sempre e
só nos flancos exteriores da máquina automática.
Æ Meça a distância entre a margem superior do transportador de PCI e a base. Essa distância
deve ser de 800 mm, 900 mm, 930 mm ou 950 mm.
4

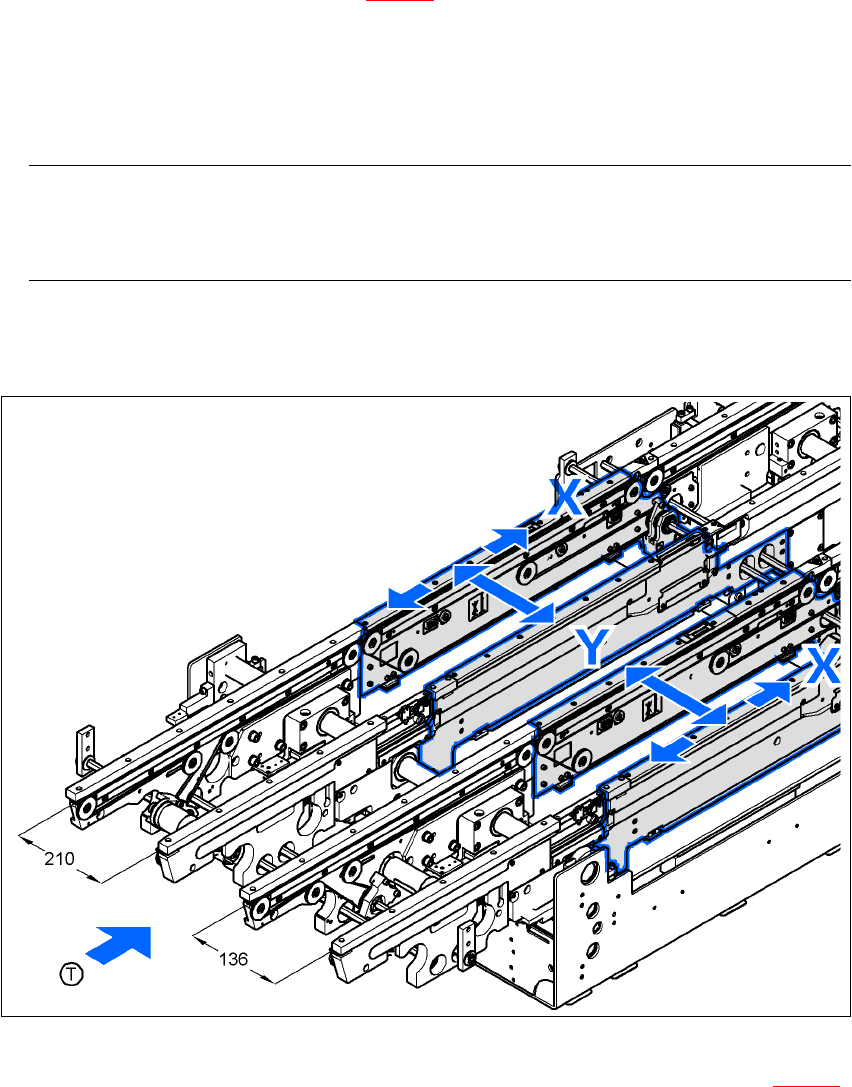

Fig. 4.4 - 25 Alinhamento da máquina automática na direcções X e Y
Æ Ajuste com a chave de boca SW36 o parafuso de ajuste M24x2x120 (pos. 1 na Fig. 4.4 - 26)
de modo a que na altura exigida de transporte das PCI, o indicador do nível de bolha de ar
da máquina não apresente qualquer desvio do ponto zero.
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.4 Instalação da máquina automática Versão de software SR.50x.xx Edição 01/2006 PT
220
4

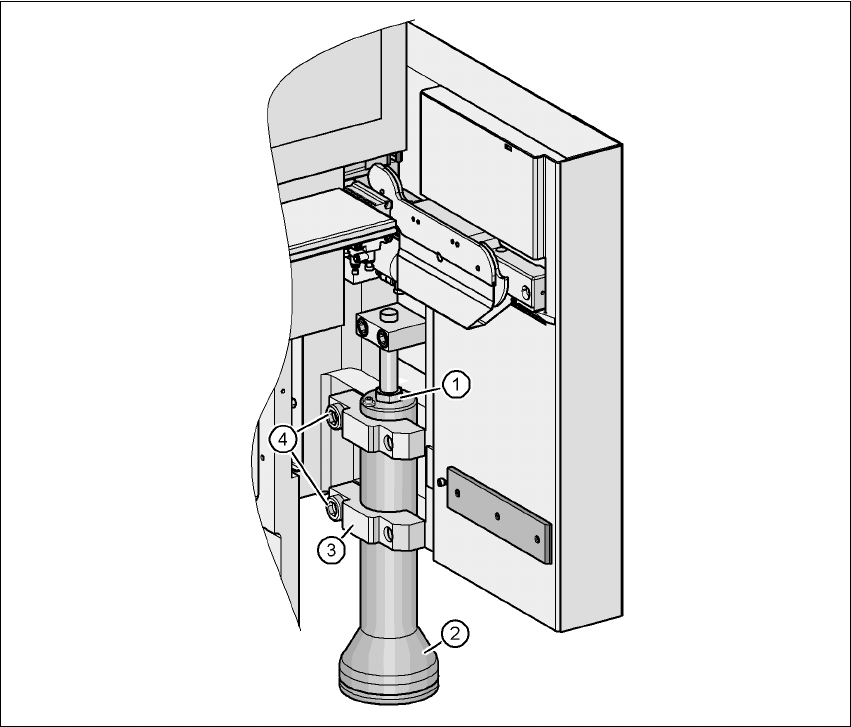

Fig. 4.4 - 26 Regular a altura dos pés exteriores da máquina
(1) Parafuso de ajuste M24x2x120 para ajuste da altura
(2) Pé exterior da máquina
(3) Fixador
(4) Parafuso de sextavado interior M24x90
Æ Verifique a altura pretendida para o transporte das PCI.
Æ Depois da máquina automática estar regulada, com a chave hexagonal de embutir do tama-
nho 19 aperte os parafusos de sextavado interior M24x90 (Pos. 4) para fixar as peças de fi-
xação em todos os pés exteriores da máquina (Pos. 3).
Æ Rode para fora os pés médios da máquina com a chave de gancho 135 - 145 até ficarem
firmemente assentes no chão.
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
221
Æ Atenção: Os pés médios da máquina não devem ser excessivamente rodados para fora para
a máquina automática não ser desajustada.
4
4
4
4
4
4
4
Fig. 4.4 - 27 Nivelar o pé da máquina "HS50" e travar com porca
(1) Peça distanciadora
(2) Pé médio da máquina
(3) Contraporca M24
4
Æ Verifique mais uma vez o nivelamento rigoroso da máquina automática com o nível de bolha
de ar da máquina.
Æ Com a chave de boca nº 65, aperte bem a contraporca M24 (Pos. 3).
