4 Montagem e arranque Manual do usuário S IPLACE Série HF 4.5 Adaptação do carro de component es à altura de transpor te das PCI Versão de software SR.50x.xx Edição 01/2006 PT 222 4.5 Adapt ação do carro de componentes à…
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.4 Instalação da máquina automática
221
Æ Atenção: Os pés médios da máquina não devem ser excessivamente rodados para fora para
a máquina automática não ser desajustada.
4
4
4
4
4
4
4
Fig. 4.4 - 27 Nivelar o pé da máquina "HS50" e travar com porca
(1) Peça distanciadora
(2) Pé médio da máquina
(3) Contraporca M24
4
Æ Verifique mais uma vez o nivelamento rigoroso da máquina automática com o nível de bolha
de ar da máquina.
Æ Com a chave de boca nº 65, aperte bem a contraporca M24 (Pos. 3).
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.5 Adaptação do carro de componentes à altura de transporte das PCI Versão de software SR.50x.xx Edição 01/2006 PT
222
4.5 Adaptação do carro de componentes à altura de
transporte das PCI
O carro de componentes pode ser regulado com poucas operações para as seguintes alturas de
transporte das PCI:
830 mm ± 15 mm Altura standard
900 mm ± 15 mm Altura SMEMA
930 mm ± 15 mm Altura SMEMA
950 mm ± 15 mm Altura SMEMA 4
4

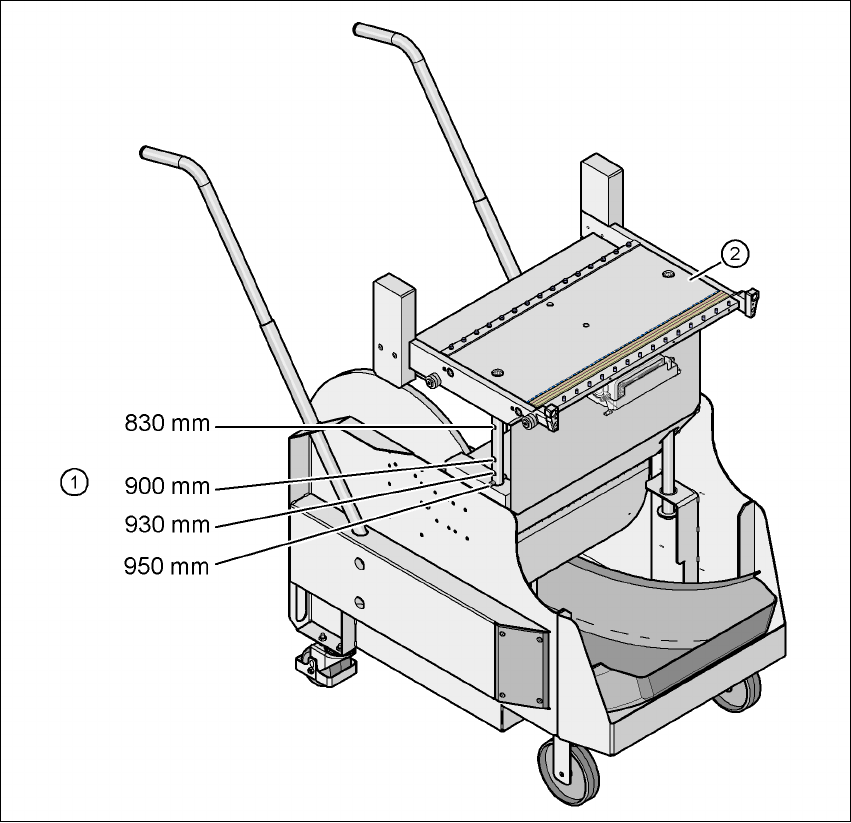

Fig. 4.5 - 1 Carro de componentes com 950 mm de altura de transporte das PCI
(1) Furos para as alturas de transporte de PCI 830 - 950 mm nas colunas de guia
(2) Mesa do carro de componentes
Manual do usuário SIPLACE Série HF 4 Montagem e arranque
Versão de software SR.50x.xx Edição 01/2006 PT 4.5 Adaptação do carro de componentes à altura de transporte das PCI
223
4.5.1 Advertências
ALERTA
A altura dos carros de componentes só pode ser alterada por técnicos da SIEMENS ou por pes-
soas devidamente certificadas.
Æ Para isso, têm de ser respeitadas as regras em vigor para a prevenção de acidentes.
Æ Retire todos os alimentadores da placa da mesa de componentes se quiser alterar a altura
da mesa de componentes.
4.5.2 Ferramentas e meios de auxiliares
Para regular a altura da máquina automática é preciso dispor das ferramentas e dos meios auxi-
liares seguintes:
–Martelo
– Punção, 8 mm
– Parafuso com olhal com rosca M12 para levantar a mesa do carro de componentes
– Dispositivo para elevar a mesa do carro de componentes com a capacidade mínima de 80 kg
4.5.3 Alteração da altura do carro de componentes
ALERTA
Levante todos os alimentadores da placa da mesa de componentes.
Æ Aparafuse o parafuso de olhal no furo M12 (Pos. 1 na Fig. 4.5 - 2) da mesa do carro de com-
ponentes.
Æ Prenda o gancho do dispositivo de elevação no parafuso com olhal (Pos. 2 na Fig. 4.5 - 2).
Æ Levante um pouco a mesa do carro de componentes até que os pinos espirais de aperto
(Pos. 3 na Fig. 4.5 - 2
) fiquem livres.
Æ Com a punção, bata cuidadosamente nos pinos espirais em ambos os lados até saírem.
Æ Coloque os pinos espirais de aperto nos furos da entrada de transporte de componentes que
pretende (Pos. 3 na Fig. 4.5 - 2
).
Æ Desça lentamente a mesa do carro do componentes até que os pinos espirais de aperto de
aperto assentem nos calços de apoio (Pos. 4 na Fig. 4.5 - 2
).
