4.5.1 Advertências
ALERTA
A altura dos carros de componentes só pode ser alterada por técnicos da SIEMENS ou por pes-
soas devidamente certificadas.
Æ Para isso, têm de ser respeitadas as regras em vigor para a prevenção de acidentes.
Æ Retire todos os alimentadores da placa da mesa de componentes se quiser alterar a altura
da mesa de componentes.
4.5.2 Ferramentas e meios de auxiliares
Para regular a altura da máquina automática é preciso dispor das ferramentas e dos meios auxi-
liares seguintes:
–Martelo
– Punção, 8 mm
– Parafuso com olhal com rosca M12 para levantar a mesa do carro de componentes
– Dispositivo para elevar a mesa do carro de componentes com a capacidade mínima de 80 kg
4.5.3 Alteração da altura do carro de componentes
ALERTA
Levante todos os alimentadores da placa da mesa de componentes.
Æ Aparafuse o parafuso de olhal no furo M12 (Pos. 1 na Fig. 4.5 - 2) da mesa do carro de com-
ponentes.
Æ Prenda o gancho do dispositivo de elevação no parafuso com olhal (Pos. 2 na Fig. 4.5 - 2).
Æ Levante um pouco a mesa do carro de componentes até que os pinos espirais de aperto
(Pos. 3 na Fig. 4.5 - 2
) fiquem livres.
Æ Com a punção, bata cuidadosamente nos pinos espirais em ambos os lados até saírem.
Æ Coloque os pinos espirais de aperto nos furos da entrada de transporte de componentes que
pretende (Pos. 3 na Fig. 4.5 - 2
).
Æ Desça lentamente a mesa do carro do componentes até que os pinos espirais de aperto de
aperto assentem nos calços de apoio (Pos. 4 na Fig. 4.5 - 2
).
4 Montagem e arranque Manual do usuário SIPLACE Série HF
4.5 Adaptação do carro de componentes à altura de transporte das PCI Versão de software SR.50x.xx Edição 01/2006 PT
224
Æ Desaparafuse o parafuso de olhal da mesa do carro de componentes.
4

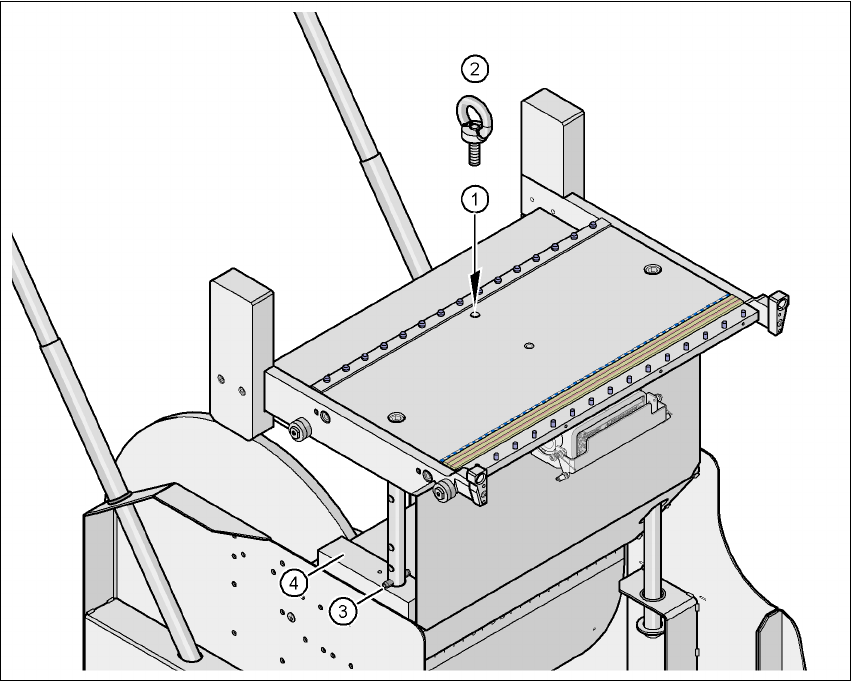

Fig. 4.5 - 2 Posições do parafuso com olhal e dos parafusos com flange
(1) Furo M12 para parafuso com olhal
(2) Parafuso com olhal DIN 580 M12-St
(3) Pino de aperto espiral, DIN 7343, 8x40 - St, 2 unidades
(4) Calço de apoio, 2 peças
Manual do usuário SIPLACE Série HF 5 Trabalhos na máquina
Versão de software SR.50x.xx Edição 01/2006 PT 5.1 Perfil do pessoal
225
5 Trabalhos na máquina
O presente capítulo contém um certo número de temas que têm como finalidade ajudá-lo no seu
trabalho diário com uma linha SIPLACE.
Por exemplo, será dada ajuda para se poder recorrer às medidas que são necessárias logo de
início para minimizar os períodos de paragem da máquina a fim de se conseguir uma eficiência
tão elevada quanto possível da linha SIPLACE durante a produção.
Além disso, neste capítulo são descritas as tarefas do operador e do engenheiro de linha no cha-
mado perfil do operador e do engenheiro de linha.
5.1 Perfil do pessoal
5.1.1 Operador
5.1.1.1 Atribuições do operador
O pessoal operador deverá ter frequentado o curso de treinamento de operador SIPLACE, ou ter
sido instruído por pessoal treinado.
Ao pessoal operador devem ser atribuídas as tarefas seguintes:
– Verifique a colocação correta dos componentes em relação aos alimentadores
→ Para isso, diariamente, de preferência no início de cada turno, deverá ser feito o controle
da preparação para se garantir que estão preparados os componentes certos.
– Carregamento dos alimentadores com componentes em quantidade suficiente.
– Recarregar os componentes com a devida antecedência ou atar as fitas com a devida ante-
cedência
– Verificação dos componentes quanto à correção da posição de recolha (veja a Fig. 5.6 - 1
)
– Verificação do fluxo do material das placas de condutores tanto na correia de entrada como
na de saída
– Verificação da qualidade da montagem
– Verificação por amostragem das placas de condutores antes da estufa de soldar
– Observância das prescrições ESD
– Como evitar erros (ver a seção 5.6
, página 237)
– Observação das indicações de avaria e dos avisos de avaria na estação e transferência das
informações para o engenheiro de linha, se necessário
– Execução dos trabalhos de manutenção especificados nas instruções de conservação téc-
nica
