Manual do usuário SIPLACE Série HF 5 Trabalhos na máquina Versão de software SR.50x.xx Edição 01/2006 PT 5.3 Faça uma passagem de controle 231 5 Fig. 5.3 - 2 Chapas de separação no contentor de fi ta (1) Régua d e guia p…
5 Trabalhos na máquina Manual do usuário SIPLACE Série HF
5.3 Faça uma passagem de controle Versão de software SR.50x.xx Edição 01/2006 PT
230
5.3.2 Atar as fitas com a devida antecedência
NOTA:
Ate as fitas com a devida antecedência para que os alimentadores não esvaziem completa-
mente. o que provocaria a tempos de paragem mais longos.
No entanto, também não deve atar as fitas com demasiada antecedência porque se depois
de as atar enrolar o fim da embalagem anterior no novo rolo, pode acontecer que o rolo da
nova fita fique demasiado cheio, a fita desliza do rolo e fica enrodilhado. Haveria assim no-
vamente erros de desenrolamento e tempos de paragem mais longos. 5
5.3.3 Verificação dos apoios das PCI
Æ
Verifique a posição do apoio magnético das PCI na mesa de subida:
– Atenção: Os apoios das PCI não podem colidir com componentes no lado de baixo.
– Além disso, é preciso evitar que os apoios das PCI colidam com os flancos do transporte
da PCI.
5.3.4 Colocação de chapas de separação no contentor de fita
Æ A chapa de separação possui diferentes arestas e pode ser colocada de duas maneiras no
contentor de fita. Se forem utilizados eixos de encaixe, a chapa de separação fica com os re-
baixos para os eixos de encaixe para cima (ver Pos. 6 na Fig. 5.3 - 2
). Se não forem utilizados
eixos de encaixe, a aresta arredondada da chapa de separação fica voltada para cima (ver
Pos. 5 na Fig. 5.3 - 2
).
Æ Instale a chapa de separação como se mostra na Fig. 5.3 - 2 e certifique-se de que a mais
pequena divisão do contentor de fita é uma divisão de 2. Desta forma, evita-se a ocorrência
de erros de equipamento.
Æ Assegure-se de que as chapas de separação assumem a mesma posição de encaixe em to-
das as réguas de guia. Caso contrário, a chapa de separação fica torta ou dobrada.
Manual do usuário SIPLACE Série HF 5 Trabalhos na máquina
Versão de software SR.50x.xx Edição 01/2006 PT 5.3 Faça uma passagem de controle
231
5

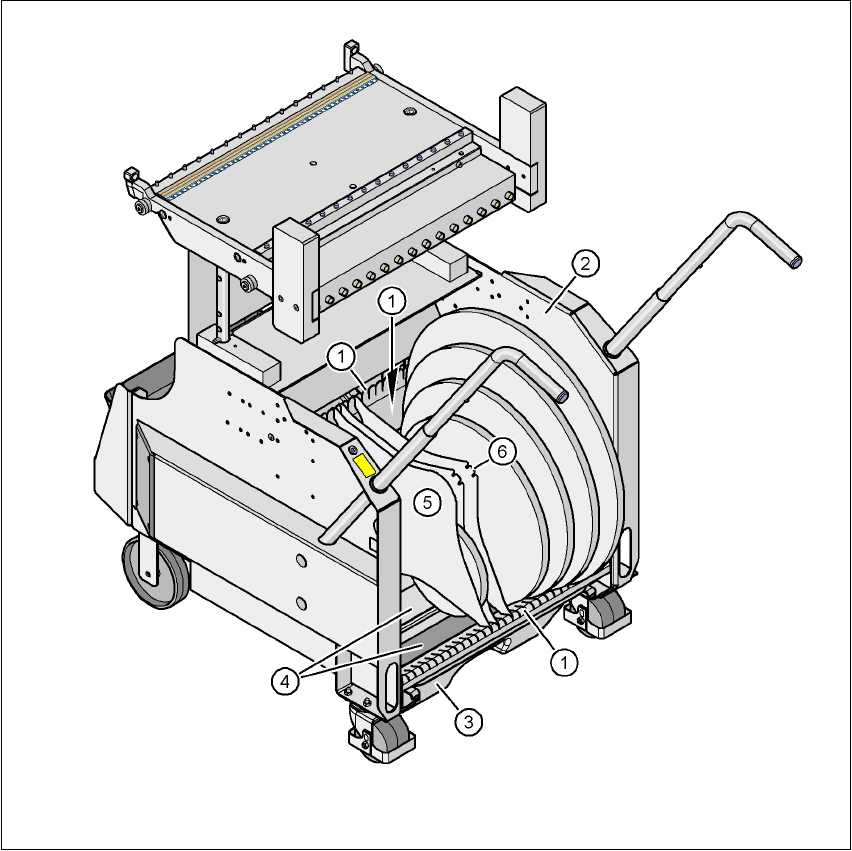

Fig. 5.3 - 2 Chapas de separação no contentor de fita
(1) Régua de guia para as chapas de separação
(2) Contentor de fita
(3) Coletor de desperdícios de fita
(4) Revestimentos deslizantes para os rolos de fita
(5) Posição da chapa de separação se não forem usados eixos de encaixe
(6) Posição da chapa de separação se não forem usados eixos de encaixe
5 Trabalhos na máquina Manual do usuário SIPLACE Série HF
5.3 Faça uma passagem de controle Versão de software SR.50x.xx Edição 01/2006 PT
232
5.3.5 Usar eixos de encaixe para grandes rolos de fita
Æ Para rolos de fita de grandes dimensões, use eixos de encaixe nas chapas de separação.
NOTA
Para bobinas de fita a 15" (381 mm) recomendamos o uso de eixos de encaixe para garantia da
segurança do funcionamento dos alimentadores.
5

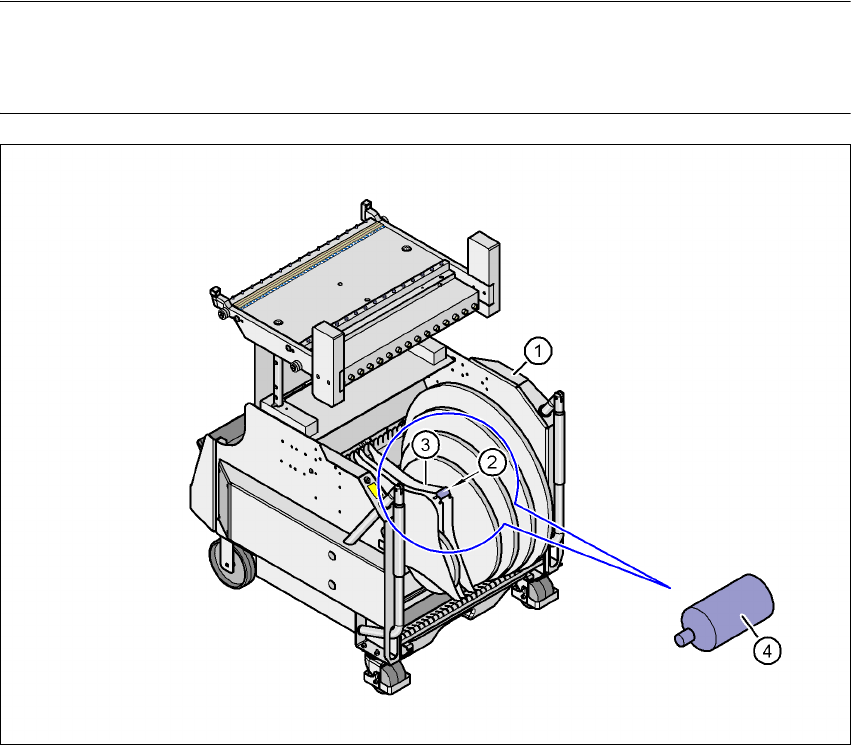

Fig. 5.3 - 3 Utilização de eixos de encaixe para bobinas grandes
5
(1) Carro de componentes
(2) Posição dos eixos de encaixe
(3) Chapa de separação
(4) Eixo de encaixe (ampliado)
