Manual do usuário SIPLACE Série HF 5 Trabalhos na máquina
Versão de software SR.50x.xx Edição 01/2006 PT 5.4 Equipar os alimentadores
233
5.4 Equipar os alimentadores
5

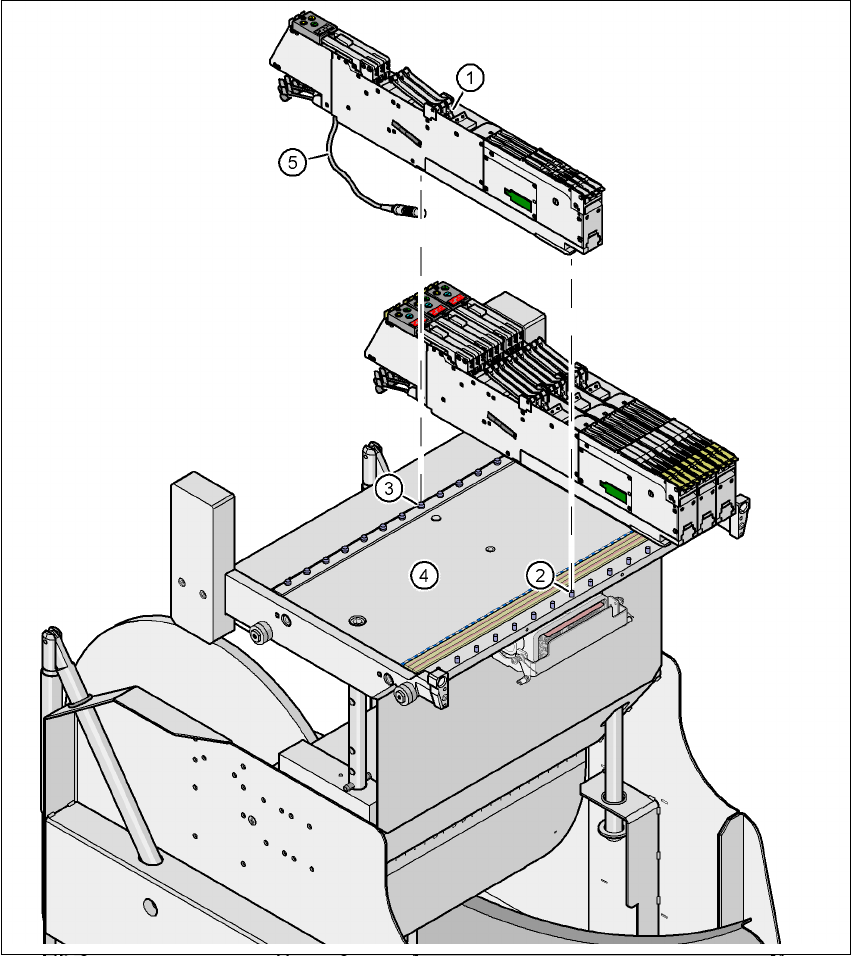

Fig. 5.4 - 1 Mesa de componentes com 15 localidades para alimentadores S
(1) Alimentador S
(2) Pino de centrar
(3) Calota
(4) Mesa de componentes
(5) Cabo de conexão do alimentador S
5 Trabalhos na máquina Manual do usuário SIPLACE Série HF
5.4 Equipar os alimentadores Versão de software SR.50x.xx Edição 01/2006 PT
234
5.4.1 Preparar a mesa dos CO e os alimentadores S para equipar
Æ Limpe a área de colocação do alimentador.
Æ Limpe a área de colocação na mesa de componentes.
Æ Retire componentes soltos da mesa de componentes com um pincel ou com um aspirador
com bico apropriado.
CUIDADO 5
Evite retirar com os dedos componentes da mesa de componentes. porque corre o risco de
se ferir com partículas metálicas minúsculas.
5.4.2 Colocar os alimentadores S
Æ Coloque o alimentador (Pos. 1 na Fig. 5.4 - 1) primeiramente com a parte frontal - isto é, com
o lado com o pé ranhurado - sobre a mesa dos CO (Pos. 4 na Fig. 5.4 - 1
), de forma a que o
pino de centrar (Pos. 2) deslize sobre a mesa dos CO para a ranhura do pé do alimentador.
Æ Desça em seguida o alimentador na parte traseira até que a calota (Pos. 3 na Fig. 5.4 - 1)
desapareça totalmente no furo do alimentador.
Æ Tenha o cuidado de verificar que os alimentadores são colocados corretamente sobre a
mesa dos CO em conformidade com a sua largura (veja a Fig. 5.4 - 2
).
Æ Verifique se o alimentador assenta bem sobre a mesa de componentes.
Æ Ligue a ficha do alimentador (Pos. 5 na Fig. 5.4 - 1) à tomada que se encontra por baixo da
localidade.
NOTA 5
Tenha o cuidado de verificar que ao conectar o alimentador utiliza sem dúvida nenhuma a
tomada pertencente a essa localidade, visto que os alimentadores recebem o impulso por
essa tomada. É possível que o alimentador não funcione bem se não for conectado à tomada
correta. O manual do usuário de cada alimentador fornece informações pormenorizadas so-
bre a localização da ficha e da tomada.
Manual do usuário SIPLACE Série HF 5 Trabalhos na máquina
Versão de software SR.50x.xx Edição 01/2006 PT 5.4 Equipar os alimentadores
235
Fig. 5.4 - 2 Colocação de alimentadores S com 30 ou 45 mm de largura na mesa de componentes
(1) Alimentador, 30 mm de largura
(2) Alimentador, 45 mm de largura
(3) Alimentador, 30 mm de largura
