Manual do usuário SIPLACE Série HF 5 Trabalhos na máquina

Versão de software SR.50x.xx Edição 01/2006 PT 5.8 Aproximar e afastar o carro de componentes

243

Æ Empurre o casquilho (Pos. 1 na Fig. 5.8 - 2) em ambos os manípulos para cima e vire o ma-

nípulo para baixo (Pos. 2 na Fig. 5.8 - 2

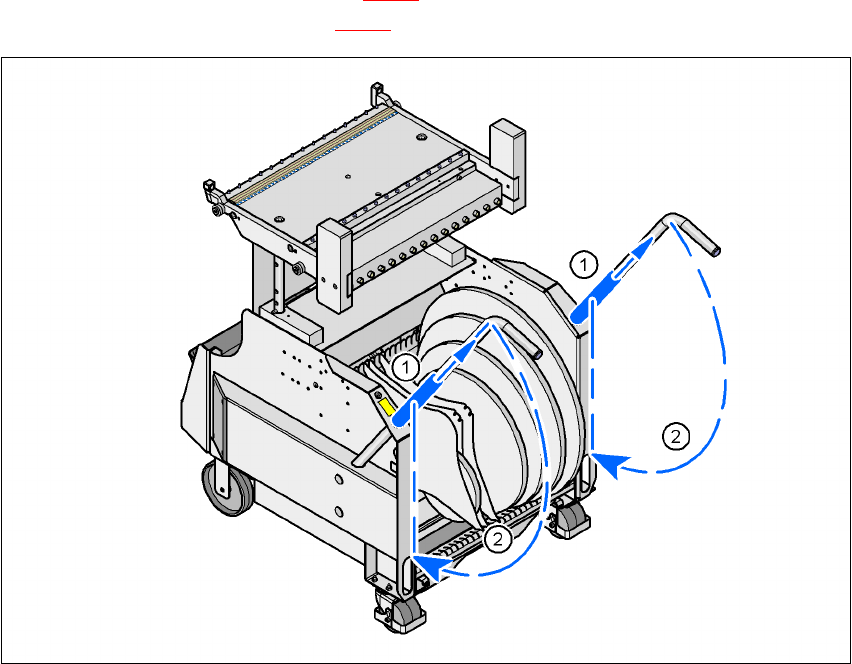

Fig. 5.8 - 3 Virar para baixo os manípulos do carro de componentes

(1) Empurrar o casquilho para cima

(2) Dobrar os manípulos para baixo

5 Trabalhos na máquina Manual do usuário SIPLACE Série HF

5.9 Atenção às lâmpadas de aviso de estados de funcionamento Versão de software SR.50x.xx Edição 01/2006 PT

244

5.9 Atenção às lâmpadas de aviso de estados de fun-

cionamento

A lâmpada de aviso assinala estados de funcionamento e funcionamentos defeituosos da má-

quina automática.

5.9.1 Descrição do funcionamento

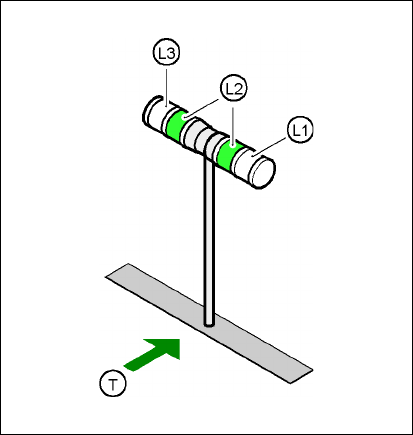

Fig. 5.9 - 1 Lâmpada de aviso para estados de funcionamento

L1 Lâmpada de avaria (branca, direita)

L2 Lâmpada de indicação de funcionamento (verde, ambas as lâmpadas ligadas em paralelo)

L3 Lâmpada de avaria (branca, esquerda)

T Sentido do transporte da PCI

5.9.2 Estados gerais de funcionamento

–

Lâmpada de indicação de funcionamento (verde) permanentemente acesa

A máquina automática está funcionando

–

Lâmpada de estado de funcionamento intermitente (verde)

A máquina automática aguarda uma placa de circuito impresso no tapete de entrada ou

aguarda que o tapete de saída fique livre.

–

Lâmpada branca direita de avaria L1 pisca

No lado direito da máquina automática há uma ou mais trilhas vazias. A máquina monta com-

ponentes ainda existentes.

Manual do usuário SIPLACE Série HF 5 Trabalhos na máquina

Versão de software SR.50x.xx Edição 01/2006 PT 5.9 Atenção às lâmpadas de aviso de estados de funcionamento

245

–

Lâmpada branca esquerda de avaria L1 pisca

No lado esquerdo da máquina automática há uma ou mais trilhas vazias. A máquina monta

componentes ainda existentes.

–

Lâmpada direita branca de avaria (L1) sempre acesa - lâmpada verde de indicação de fun-

cionamento (L2) desligada

No lado direito da máquina automática houve um erro -> a máquina automática pára.

–

Lâmpada esquerda branca de avaria (L3) sempre acesa - lâmpada verde de indicação de

funcionamento (L2) desligada

No lado esquerdo da máquina automática houve um erro -> a máquina automática pára.

–

Ambas as lâmpadas brancas de avaria (L1 e L3) sempre acesas - lâmpada verde de funcio-

namento desligada

Em toda a máquina automática surgiu um erro -> a máquina pára.

5.9.3 Indicadores programados do estado de funcionamento

Na tabela a seguir estão referidos todos os indicadores do estado de funcionamento programa-

dos na configuração standard (versão fornecida) e é dada a sua significação para cada uma das

lâmpadas do indicador principal de avaria.

As entradas incluídas na tabela ao lado de 'intermitente' indicam a frequência com que a lâmpada

acende e apaga em relação a um determinado acontecimento. Assim, a entrada (1, 5) significa o

seguinte:

– O primeiro algarismo entre parêntesis indica o espaço de tempo em passos de 100 mseg du-

rante o qual a lâmpada indicadora de avaria está acesa - no exemplo acima, está, portanto,

acesa 1 x 100 mseg.

– O segundo algarismo entre parêntesis indica o espaço de tempo em passos de 100 mseg

durante o qual a lâmpada indicadora de avaria está apagada - no exemplo acima, está, por-

tanto, apagada durante 5 x 100 mseg.

L1 (branca)

(lâmpada direita)

L2 (verde) L3 (branca)

(lâmpada esquerda)

Significação

Indicação de estado

intermitente (1,10) intermitente (7,7) intermitente (1,10) Passagem de referência

sem alteração intermitente (1,5) sem alteração Aguardar até o eixo ficar em posição

sem alteração intermitente (7,7) sem alteração Aguardar dados sobre alimentação

sem alteração intermitente (7,7) sem alteração Aguardar dados sobre o grupo

sem alteração intermitente (7,7) sem alteração Carregar software da mesa

sem alteração intermitente (7,7) sem alteração Reconhecimento da localização

sem alteração intermitente (1,10) sem alteração Reconhecimento do ponto de tinta

sem alteração intermitente (7,7) sem alteração Teste de configuração das pipetas

sem alteração intermitente (7,7) sem alteração Reconhecimento da posição do alimen-

tador

sem alteração intermitente (7,7) sem alteração Uma trilha está vazia
