Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes Versão de software SR.50x.xx Edição 01/2006 PT 6.2 Dados técnicos do alimentadores S 251 6.2.3 Aliment ador de fit a 3 x 8 mm S pa ra compone ntes 0201/0402 6…
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.2 Dados técnicos do alimentadores S Versão de software SR.50x.xx Edição 01/2006 PT
250
6.2.2 Alimentador de fita 3 x 8 mm S

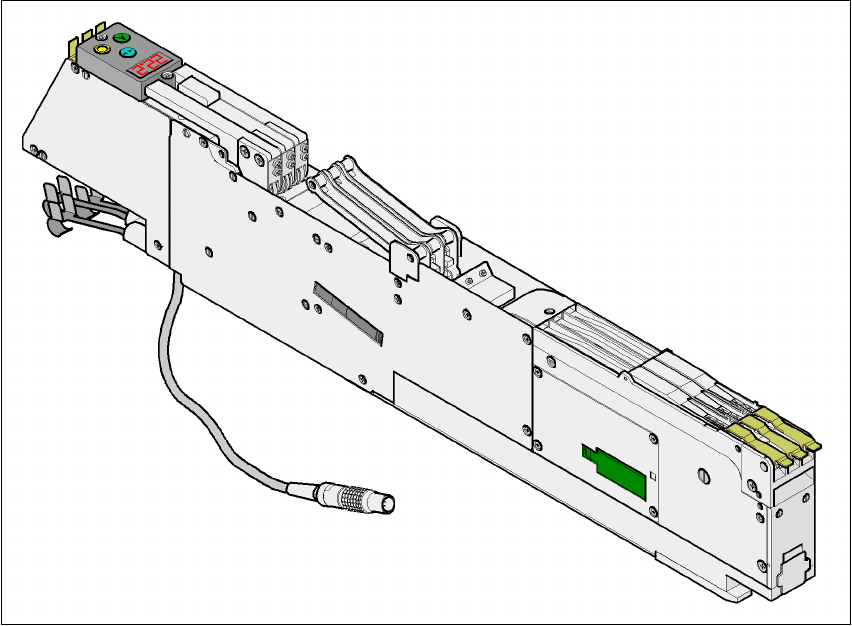

Fig. 6.2 - 2 Alimentador de fita 3 x 8 mm S
Número do artigo 00141098-xx 6
Largura 30,6 mm 6
Pistas por alimentador 3 6
Localidades dos alimentadores ocupadas 1 6
Número máximo de alimentadores 4 x 15 6
Armazém de componentes com bobinas de 7" aprox. 4.000 - 10.000 unidades 6
Espaçamento do transporte 2mm / 4mm 6
Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.2 Dados técnicos do alimentadores S
251
6.2.3 Alimentador de fita 3 x 8 mm S para componentes 0201/0402
6

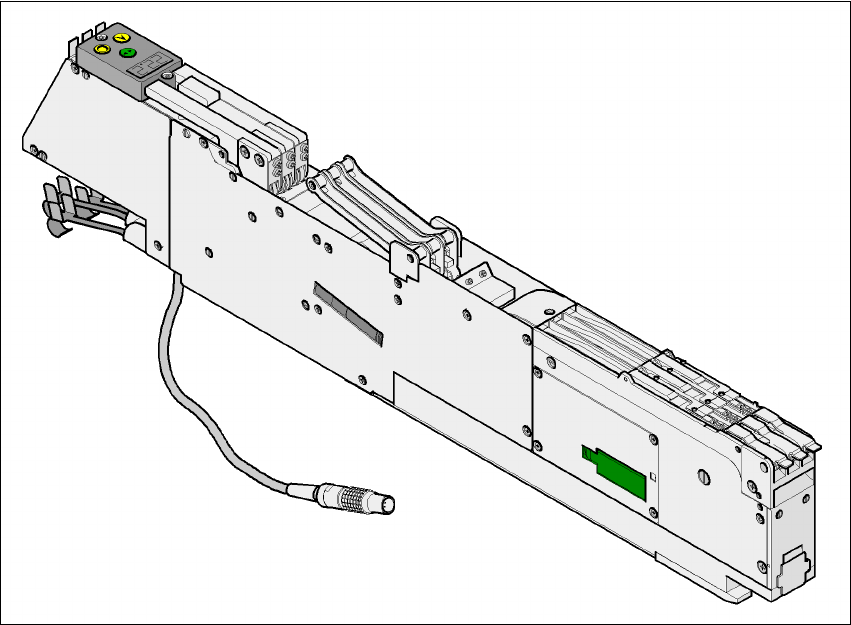

Fig. 6.2 - 3 Alimentador de fita 3 x 8 mm S para componentes 0201/0402
6
Número do artigo 00141099-xx 6
Largura 30,6 mm 6
Gama de componentes 0201, 0402 6
Pistas por alimentador 3 6
Localidades dos alimentadores ocupadas 1 6
Número máximo de alimentadores 4 x 15 6
Armazém de componentes com bobinas de 7" aprox. 10.000 unidades 6
Espaçamento do transporte 2mm / 4mm 6
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.2 Dados técnicos do alimentadores S Versão de software SR.50x.xx Edição 01/2006 PT
252
6.2.4 Alimentador de fita 12/16 mm S
Fig. 6.2 - 4 Alimentador de fita 12/16 mm S
Número do artigo 00141092-xx 6
Largura 30,6 mm 6
Pistas por alimentador 1 6
Localidades dos alimentadores ocupadas 1 6
Número máximo de alimentadores 4 x 15 6
Armazém de componentes com bobinas de 7" aprox. 4.000 unidades 6
Espaçamento do transporte de 4 até 24 mm em passos de 4 mm 6
